Technische Einführung

Im Bereich der fortgeschrittenen Verpackung wird Through-Glass Via (TGV) von der Halbleiterindustrie als Schlüsseltechnologie für die 3D-Integration der nächsten Generation angesehen.hauptsächlich aufgrund seines breiten Anwendungsspektrums. TGV kann in Bereichen wie optische Kommunikation, HF-Frontends, optische Systeme, MEMS-Advanced Packaging, Unterhaltungselektronik und Medizinprodukte eingesetzt werden.Sowohl siliziumbasierte als auch glasbasierte Metallisierungstechnologien sind aufstrebende vertikale Verbindungstechnologien, die in Vakuumverpackungen auf Waferebene angewendet werden, die einen neuen technischen Ansatz für die Erreichung der kürzesten und kleinsten Chip-zu-Chip-Distanzen mit hervorragenden elektrischen, thermischen und mechanischen Eigenschaften bietet.

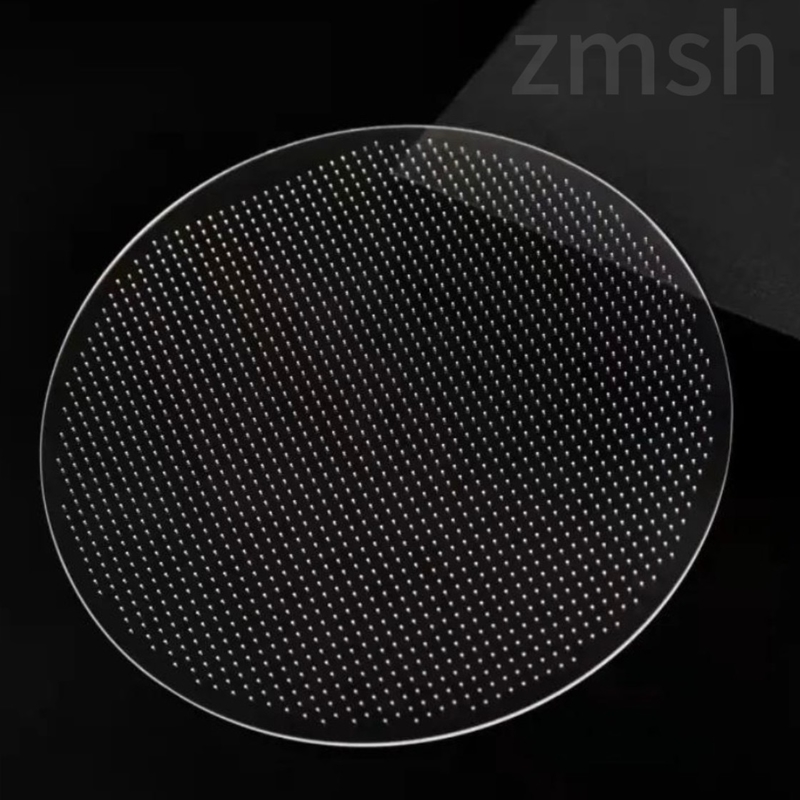

Die Glasdurchlöchertechnologie TGV ermöglicht die Herstellung hoch miniaturisierter und integrierter leistungsstarker elektronischer Komponenten.Smart Glass SubstrateGlassubstrate, die TGV unterstützen, können Glas und Metall in eine Wafer integrieren.

TGV besteht aus hochwertigem Borosilikatglas und geschmolzenem Quarz.es bietet eine sehr zuverlässige Verpackungslösung.

Die Technologie der Redistribution Layer (RDL) kann Schaltkreise auf Glassubstraten durch Prozesse wie Samenschichtsputtering, Photolithographie und halbaditives Elektroplattieren bilden, wodurch TGV verbunden wird.Diese Technologie bietet eine geringe Verlustleistung für Chip-to-Package-Verbindungen und kostet weniger als herkömmliche Silizium-basierte Interposer.

Ferner hat TGV selbst Vorteile wie geringer Substratverlust, hohe Dichte, schnelle Reaktionsgeschwindigkeit und geringe Verarbeitungskosten.,Morimaru Electronics verfügt derzeit über eine vollständige Reihe von hohen Seitenverhältnissen (7:1) über Füllprozesse und F&E-Fähigkeiten,einschließlich Lasermodifikation, nasse Ätzung, Sputtering der Samenschicht mit hoher Abdeckung, Durch/blind durch Metallfüllung und CMP-Planalisierung.

Materialparameter

Materieller Vorteil

Durch Glas (TGV) -Technologie verwendet verschiedene Arten von Glasmaterialien, wie Quarzglas und Borosilikatglas, von denen jedes einzigartige Vorteile bietet.Quarzglas wird wegen seiner außergewöhnlichen optischen Transparenz sehr geschätzt, so dass es für optoelektronische Anwendungen geeignet ist, und seine hohe thermische Stabilität, die die physikalische und chemische Stabilität auch bei sehr hohen Temperaturen beibehält,Ideal für HochtemperaturverarbeitungsumgebungenEs verfügt außerdem über einen geringen thermischen Expansionskoeffizienten, der bei Temperaturschwankungen minimale Abmessungsänderungen gewährleistet, was für die Präzisionsfertigung von Vorteil ist.Quarzglas ist chemisch stabil gegen die meisten Stoffe, verhindert eine langfristige Verschlechterung und weist eine hohe mechanische Festigkeit auf, was es für Umgebungen geeignet macht, die eine hohe Haltbarkeit und Schadstoffbeständigkeit erfordern.Borosilikatglas ist im Vergleich zu Quarzglas kostengünstiger, mit einem kostengünstigeren Herstellungsprozess, was es zu einer wirtschaftlichen Wahl macht. It offers good thermal stability sufficient for most electronic packaging needs and a moderate thermal expansion coefficient that maintains enough dimensional stability for environments with mild temperature changesBorosilikatglas ist relativ einfach zu verarbeiten und zu formen, eignet sich für komplexe elektronische Bauteilkonstruktionen und besitzt eine gute chemische Stabilität.mit einer Breite von mehr als 20 mm,Die Wahl zwischen diesen beiden Arten von Glasmaterialien hängt von den Anwendungsbedürfnissen und der Wirtschaftlichkeit ab.Quarzglas eignet sich besser für High-End-Anwendungen, die eine extrem hohe optische Leistung erfordern, thermische Stabilität oder chemische Stabilität, z. B. in der Luft- und Raumfahrt und im militärischen Bereich, wobei Borosilikatglas eine wirtschaftlichere Option ist,mit einer Breite von mehr als 20 mm,, insbesondere wenn Kosten und Herstellbarkeit die wichtigsten Überlegungen sind.

Hauptanwendungsfälle von TGV

1.Glasbasierte integrierte 3D-passive Komponenten

2. eingebetteter Glasbodenventilator aus dem Paket

3. TGV-integrierte Antenne

4Mehrschichtglasbasierte Systemverpackungen

Im Zuge der Entwicklung der Halbleiterindustrie werden die Vorteile von Through-Glass-Via (TGV) zunehmend von Branchenkennern anerkannt.TGV wird hauptsächlich in Bereichen wie HF-Front-Ends angewendetDie Wachstumsrate des chinesischen TGV-Marktes übersteigt deutlich den Weltdurchschnitt.Mit zukünftiger staatlicher Unterstützung und Initiativen der HalbleiterindustrieDie Aussichten für die Entwicklung des TGV-Marktes sind voller grenzenloses Potenzial.

Auch der TGV-Markt steht vor Herausforderungen, da die Kernanlagen und die chemischen Lösungen für Kupferverbindungen immer noch von fortgeschrittenen ausländischen Unternehmen dominiert werden.Während der Industrialisierung des TGV-Marktes, die inländische Ausrüstungs- und Materialindustrie erhebliche Chancen bietet.

Da die Technologiebranche weiterhin nach verbesserten Rechenfähigkeiten strebt, wagen sich immer mehr Halbleitergiganten auf dem Gebiet der heterogenen Integration.Diese Technologie verkapselt mehrere Chiplets in einem einzigen Paket durch interne VerbindungsmethodenGlassubstrate, die wegen ihrer einzigartigen mechanischen, physikalischen und optischen Eigenschaften bevorzugt werden, ermöglichen mehr Transistorverbindungen in einem einzigen Paket und bieten schnellere Signalübertragungsgeschwindigkeiten.Für Chip-ArchitektenDies bedeutet die Möglichkeit, mehr Chiplets in einem Paket zu integrieren, wodurch Leistung, Dichte und Flexibilität verbessert und gleichzeitig Kosten und Stromverbrauch reduziert werden.Verglichen mit anderen Substraten, Glassubstrate haben eine glattere Oberfläche, die keine negativen Auswirkungen auf Schaltkreisprodukte hat.und sind widerstandsfähiger gegen hohe Temperaturen.
