Produkt-Details
Herkunftsort: China
Markenname: zmkj
Modellnummer: 6h-n, 4h-semi
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1pcs
Preis: by required
Verpackung Informationen: Verpackt in einer Reinraumumwelt der Klasse 100, in den Kassetten einzelnen Oblatenbehältern
Lieferzeit: 10-20days
Versorgungsmaterial-Fähigkeit: 100pcs/months
Material: |
SIC Kristall |
Industrie: |
Halbleiterwafer |
Anwendung: |
Halbleiter, geführt, Gerät, Leistungselektronik, 5G |
Farbe: |
Blau, grün, weiß |
Art: |
4H, 6H, LACKIERT, kein lackierter, hoher Reinheitsgrad |
Material: |
SIC Kristall |
Industrie: |
Halbleiterwafer |
Anwendung: |
Halbleiter, geführt, Gerät, Leistungselektronik, 5G |
Farbe: |
Blau, grün, weiß |
Art: |
4H, 6H, LACKIERT, kein lackierter, hoher Reinheitsgrad |
10 Millimeter X 10 6H Halb-isolierender Millimeter Art-sic Substrat-Forschungs-Grad sic Crystal Substrate
Art BLINDE des Grades des Produktionsgrades Substrate sic, Silikon-Karbidsubstrate für ein Halbleiterbauelement, 4h-semi 4h-N 4inch dia100m 4H-N fertigte quadratische Oblaten der Form sic, 10 Millimeter x 10 Millimeter Halb-isolierende Art 6H sic, Forschungs-Grad, sic Crystal Substrate besonders an
Verwendungsgebiete
1 Hochfrequenz- und Schottky-Dioden der elektronischen Geräte der hohen Leistung,
JFET, BJT, PiN, Dioden, IGBT, MOSFET
2 optoelektronische Geräte: hauptsächlich verwendet in GaN/im sic blauen LED-Substratmaterial (GaN/sic) LED
Advantagement
• Niedrige Gitterfehlanpassung
• Hohe Wärmeleitfähigkeit
• Leistungsaufnahme der geringen Energie
• Ausgezeichnete vorübergehende Eigenschaften
• Hohe Bandlücke
Substrate sortieren vom Standard
4 Zoll Durchmesser Silikon-Karbid-(sic) Substrat-Spezifikation |
|||||||||
Grad | Nullmpd-Grad | Produktions-Grad | Forschungs-Grad | Blinder Grad | |||||
Durchmesser | 100,0 mm±0.5 Millimeter | ||||||||
Stärke | 350 μm±25μm (Stärke 200-500um ist auch okay) | ||||||||
Oblaten-Orientierung | Weg von der Achse: 4.0° in Richtung zu <1120> ±0.5° für 4H-N/4H-SI auf Achse: <0001> ±0.5° für 6H-N/6H-SI/4H-N/4H-SI | ||||||||
Micropipe-Dichte | cm2 ≤1 | cm2 ≤5 | cm2 ≤15 | cm2 ≤50 | |||||
Widerstandskraft | 4H-N | 0.015~0.028 Ω•cm | |||||||
6H-N | 0.02~0.1 Ω•cm | ||||||||
4/6H-SI | ≥1E5 Ω·cm | ||||||||
Primärebene und Länge | {10-10} ±5.0°, 32,5 mm±2.0 Millimeter | ||||||||
Flache zweitenslänge | 18.0mm±2.0 Millimeter | ||||||||
Flache zweitensorientierung | Silikon nach oben: 90° CW. von flachem Haupt±5.0° | ||||||||
Randausschluß | 3 Millimeter | ||||||||
TTV/Bow /Warp | ≤15μm/≤25μm/≤40μm | ||||||||
Rauheit | Polnisches Ra≤1 Nanometer, CMP Ra≤0.5 Nanometer | ||||||||
Sprünge durch Licht der hohen Intensität | Kein | 1 gewährt, ≤2 Millimeter | Kumulatives Länge ≤ 10mm, einzelnes length≤2mm | ||||||
Hexen-Platten durch Licht der hohen Intensität | Kumulativer Bereich ≤1% | Kumulativer Bereich ≤1% | Kumulativer Bereich ≤3% | ||||||
Polytype-Bereiche durch Licht der hohen Intensität | Kein | Kumulativer Bereich ≤2% | Kumulativer Bereich ≤5% | ||||||
Kratzer durch Licht der hohen Intensität | 3 Kratzer zur kumulativen Länge des Durchmessers 1×wafer | 5 Kratzer zur kumulativen Länge des Durchmessers 1×wafer | 5 Kratzer zur kumulativen Länge des Durchmessers 1×wafer | ||||||
Randchip | Kein | 3 gewährt, ≤0.5 Millimeter jeder | 5 gewährt, ≤1 Millimeter jeder | ||||||
Verschmutzung durch Licht der hohen Intensität | Kein |
Sic Oblate u. Barren 2-6inch und andere kundengebundene Größe können auch zur Verfügung gestellt werden.

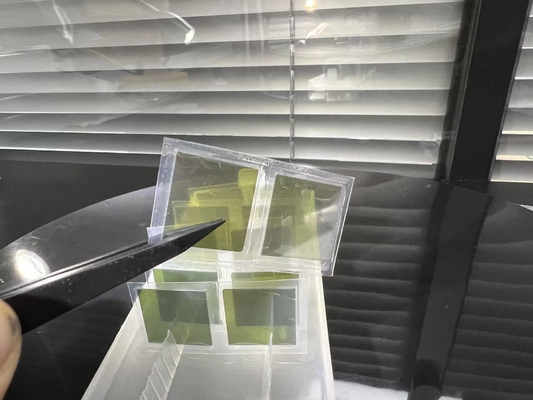

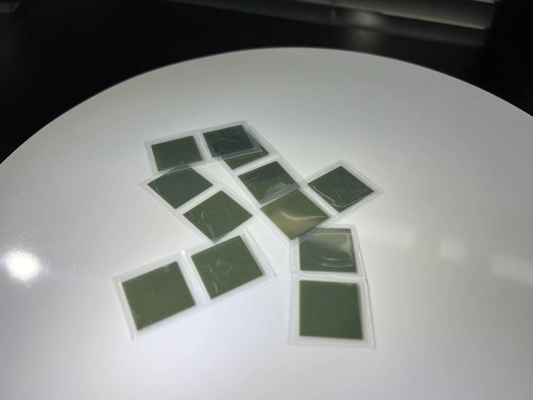

Bilder von Lieferung Produkten vorher
RFQ
: Halbleiterwafer und optische Linse, Spiegel, Fenster, Filter, Prismen
: In der allgemeinen Lieferfrist ist ungefähr ein Monat für kundenspezifischen produzierten optics.except-Vorrat eine oder etwas spezielle Optik.
: Wir können freie Proben zur Verfügung stellen, wenn wir Optik auf Lager als Ihr Antrag haben, während kundenspezifische produzierte Proben nicht frei sind.
MOQ ist 10pcs für die meisten der Oblate oder der Linse, während MOQ nur einteilig sein könnte, wenn Sie ein Element im großen Maß benötigen.
T/T, L/C, VISUM, Paypal, Alipay oder Verhandlung.
