4H-N 8inch Halbleiter-Substrat SIC-Silikon-Karbid-Oblate für Solarphoto-voltaisches
  • 4H-N 8inch Halbleiter-Substrat SIC-Silikon-Karbid-Oblate für Solarphoto-voltaisches
  • 4H-N 8inch Halbleiter-Substrat SIC-Silikon-Karbid-Oblate für Solarphoto-voltaisches
  • 4H-N 8inch Halbleiter-Substrat SIC-Silikon-Karbid-Oblate für Solarphoto-voltaisches

4H-N 8inch Halbleiter-Substrat SIC-Silikon-Karbid-Oblate für Solarphoto-voltaisches

Herkunftsort China
Markenname TANKBLUE
Zertifizierung CE
Modellnummer 4h-n
Produkt-Details
Materialien:
SIC Kristall
Art:
4h-n
Reinheit:
99,9995 %
Widerstandskraft:
0.015~0.028ohm.cm
Größe:
2-8inch 2inch, 3inch, 4inch, 6inch, 8inch
Stärke:
350um oder besonders angefertigt
MPD:
《2cm-2
Anwendung:
für SBD MOS Device
TTV:
《15um
Bogen:
《25um
Kette:
《45um
Oberfläche:
Si-Gesicht CMP, Cgesicht Parlamentarier
Markieren:

Halbleiter-Substrat SIC-Oblate

,

4H-N 8inch sic Substrat

,

Foto-voltaische Silikon-Karbid-Solaroblate

Produkt-Beschreibung

Oblaten 4inch 6inch 4H-N sic blinder Hauptproduktionsgrad für SBD MOS Device, 4H-N 4inch 6inch sic Oblaten-Halbleiter-hohe Crystal Quality For Demanding Power-Elektronik, 4H-N 8inch TANKBLUE Marken-Halbleiter-Substrat SIC-Silikon-Karbid-Oblate für Solarphoto-voltaisches









Vorteile des Silikon-Karbids

  • Härte

Es gibt zahlreiche Vorteile zur Anwendung des Silikonkarbids über traditionelleren Silikonsubstraten. Einer der bedeutenden Vorteile ist seine Härte. Dieses gibt dem Material viele Vorteile, in der hohen Geschwindigkeit, in der hohen Temperatur und/oder in den Hochspannungsanwendungen.

Silikonkarbidoblaten haben hohe Wärmeleitfähigkeit, der Durchschnitte sie Hitze von einem Punkt auf einen anderen Brunnen übertragen können. Dieses verbessert seine elektrische Leitfähigkeit und schließlich Miniaturisierung, eins der gemeinsamen Ziele von zu den Oblaten sic schalten.

  • Thermische Fähigkeiten

Hoher Widerstand zum Wärmestoß. Dies heißt, dass sie die Fähigkeit haben, Temperaturen schnell zu ändern, ohne zu brechen oder zu knacken. Dieses schafft einen klaren Vorteil, wenn es Geräte fabriziert, da es eine andere Härteeigenschaft ist, die die Lebenszeit und die Leistung des Silikonkarbids im Vergleich zu traditionellem Massensilikon verbessert.



Klassifikation

  Substrate des Silikonkarbids sic können in zwei Kategorien unterteilt werden: halb-Isolier Karbidsubstrate des Silikons (UNO-dopend des hohen Reinheitsgrades und V-lackiertes 4H-SEMI) mit hoher Widerstandskraft (resistorivity ≥107Ω·cm) und leitfähige Silikonkarbidsubstrate mit niedriger Widerstandskraft (die Widerstandskraftstrecke ist 15-30mΩ·cm).

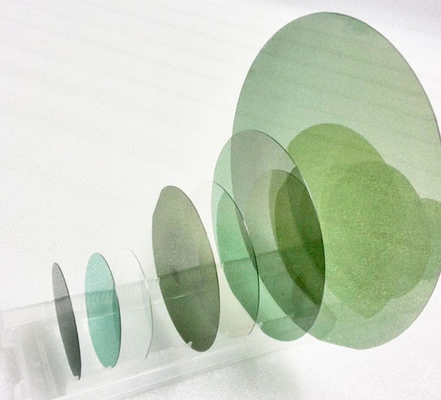

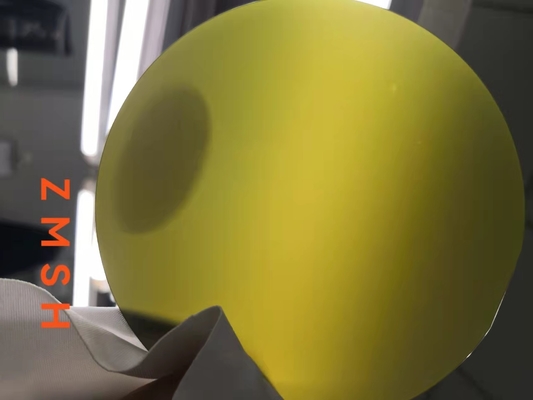

4H-N 8inch Halbleiter-Substrat SIC-Silikon-Karbid-Oblate für Solarphoto-voltaisches 04H-N 8inch Halbleiter-Substrat SIC-Silikon-Karbid-Oblate für Solarphoto-voltaisches 14H-N 8inch Halbleiter-Substrat SIC-Silikon-Karbid-Oblate für Solarphoto-voltaisches 2





Spezifikation


Größe:
8inch;
Durchmesser:
200mm±0.2;
Stärke:
500um±25;
Oberflächenorientierung:
4 in Richtung zu [11-20] ±0.5°;
Kerbenorientierung:
[1-100] ±1°;
Kerbentiefe:
1±0.25mm;
Micropipe:
<1cm2>
Hexen-Platten:
Keine ermöglichten;
Widerstandskraft:
0.015~0.028Ω;
EPD:
<8000cm2>
TED:
<6000cm2>
BPD:
<2000cm2>
TSD:
<1000cm2>
SF:
Bereich<1>
TTV
≤15um;
Verzerrung
≤40um;
Bogen
≤25um;
Polybereiche:
≤5%;
Kratzer:
<5 and="" Cummulatioe="" Length="">
Chips/Einzüge:
Keine ermöglichen D>0.5mm-Breite und -tiefe;
Sprünge:
Kein;
Fleck:
Kein
Oblatenrand:
Abschrägung;
Oberflächenende:
Doppelte Seite polnisch, Si-Gesicht CMP;
Verpackung:
Multi-Oblate Kassette oder einzelner Oblaten-Behälter;

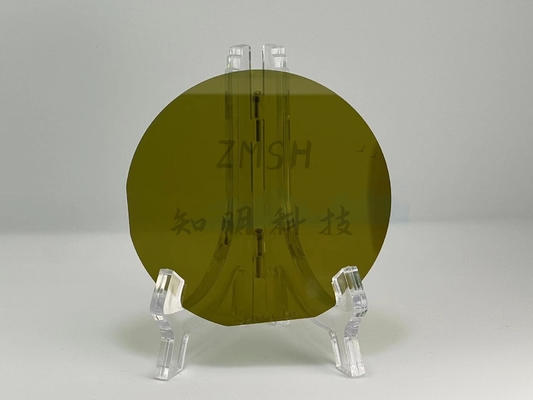

4H-N 8inch Halbleiter-Substrat SIC-Silikon-Karbid-Oblate für Solarphoto-voltaisches 34H-N 8inch Halbleiter-Substrat SIC-Silikon-Karbid-Oblate für Solarphoto-voltaisches 4











Industrielle Kette

Die industrielle Kette des Silikonkarbids sic wird in materielle Vorbereitung des Substrates, Wachstum der Epitaxial- Schicht, Gerätherstellung und abwärts gerichtete Anwendungen unterteilt. Silikonkarbidmonokristalle werden normalerweise durch körperliches Dampfgetriebe (PVT-Methode) vorbereitet, und dann werden Epitaxial- Blätter durch chemisches Bedampfen (CVD-Methode) auf dem Substrat erzeugt, und die relevanten Geräte werden schließlich hergestellt. In der industriellen Kette von sic Geräten, wegen der Schwierigkeit der Substratfertigungstechnik, wird der Wert der industriellen Kette hauptsächlich in der aufwärts gerichteten Substratverbindung konzentriert.





ZMSH-Firma stellt zur Verfügung stellt 100mm und 150mm sic Oblaten zur Verfügung. Mit seiner Härte (ist sic das zweite härteste Material in der Welt) und Stabilität unter Hitze und Hochspannungsstrom, ist dieses Material in einigen Industrien weitverbreitet.







FAQ



Q: Was ist die Weise des Verschiffen- und Kosten- und Lohnausdruckes?

: (1) nehmen wir 50% T/T im Voraus an und ließen 50% vor Lieferung durch DHL, Fedex, EMS etc.

(2) wenn Sie Ihr eigenes Eilkonto haben, ist es groß. Wenn nicht, könnten wir Ihnen helfen, sie zu versenden.

Fracht stimmt mit der tatsächlichen Regelung überein.



Q: Was ist Ihr MOQ?

: (1) für Inventar, ist das MOQ 3pcs.

(2) für kundengebundene Produkte, ist das MOQ 10pcs oben.



Q: Kann ich die Produkte besonders anfertigen, die auf meinem Bedarf basieren?

: Ja können wir das Material, die Spezifikationen und die Form, die Größe besonders anfertigen, die auf Ihrem Bedarf basiert.



Q: Was ist die Lieferfrist?

: (1) für die Standardprodukte

Für Inventar: die Lieferung ist, 5 Arbeitstage nachdem Sie den Auftrag vergeben.

Für kundengebundene Produkte: die Lieferung ist 2 oder, 3 Wochen nachdem Sie den Auftrag vergeben.

(2) für die speziell-förmigen Produkte, ist die Lieferung 4 Arbeitswochen, nachdem Sie den Auftrag vergeben.
