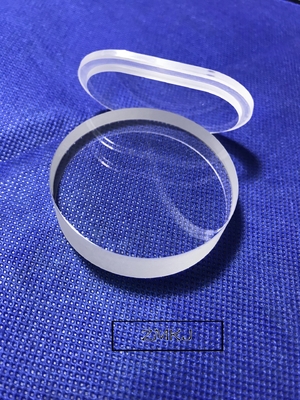

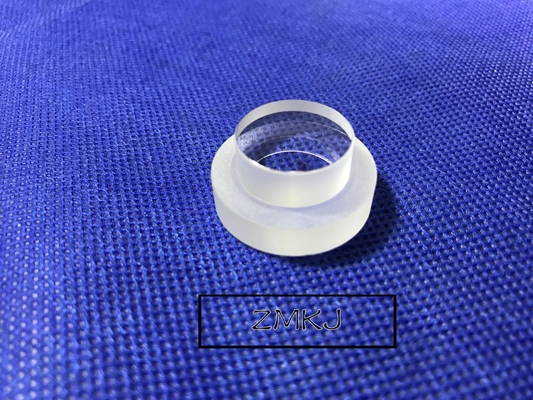

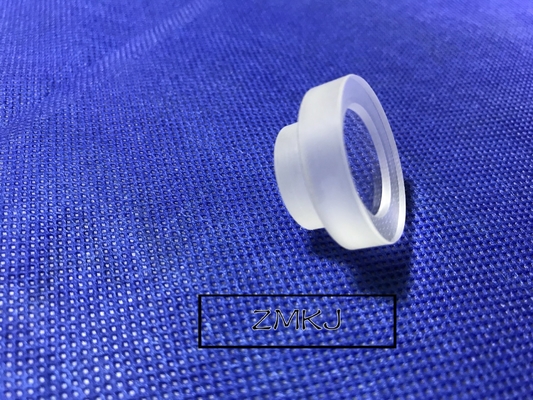

Saphir optisches Windows
>
|
|
| Herkunftsort | China |
| Markenname | zmkj |
| Modellnummer | step-001 |
Saphir des einzelnen Kristalles besitzt eine einzigartige Kombination von ausgezeichneten optischen, körperlichen und chemischen Eigenschaften. Das härteste der Oxidkristalle, Saphir behält sein hochfestes bei hohen Temperaturen, hat gute thermische Eigenschaften und ausgezeichnete Transparenz. Es ist gegen allgemeine Säuren und Alkali bei den Temperaturen bis zu °C 1000 sowie gegen HF unter 300 °C. chemisch beständig. Diese Eigenschaften regen seinen breiten Gebrauch in der feindlichen Umwelt an, in der Lichtwellenleiterübertragung in der Strecke vom Vakuumultravioletten zum nahen Infrarot angefordert wird. Saphir ist anisotroper sechseckiger Kristall. Seine Eigenschaften hängen von der kristallographischen Richtung ab (im Verhältnis zu der optischen C-Achse).
Eigenschaften:
Getriebe in 0.3-5.0μm, keine Absorption in 2-3μm
Extrem stark und langlebiges Gut
Hohe Wärmeleitfähigkeit
Hohe Massenschadenschwelle
| Materialeigenschaften vergleichen |
| Einzelteil | B270 | CaF2 | GE | MgF2 | N-BK7 | Saphir | Si | Fixiertes UVsillca | ZnSe | ZnS |
| Brechungskoeffizient (Nd) | 1,523 | 1,434 | 1,003 | 1,413 | 1,517 | 1,768 | 3,422 | 1,458 | 2,403 | 2,631 |
| Coeffcient der Streuung (Vd) | 58,5 | 95,1 | N/A | 106,2 | 64,2 | 72,2 | N/A | 67,7 | N/A | N/A |
| Dichte (g/cm3) | 2,55 | 3,18 | 5,33 | 3,18 | 2,46 | 3,97 | 2,33 | 2,20 | 5,27 | 5,27 |
| TCE (μm/m℃) | 8,2 | 18,85 | 6,1 | 13,7 | 7,1 | 5,3 | 2,55 | 0,55 | 7,1 | 7,6 |
| Erweichen Sie Temperatur (℃) | 533 | 800 | 936 | 1255 | 557 | 2000 | 1500 | 1000 | 250 | 1525 |
| Knoop-Härte (kg/mm2) | 542 | 158,3 | 780 | 415 | 610 | 2200 | 1150 | 500 | 120 | 120 |
Allgemeine Spezifikationen:
| Material: | Saphir |
| Maß-Toleranz: | +0,0, -0.1mm |
| Dickentoleranz: | ± 0.1mm |
| Oberflächenbeschaffenheit: | 80/50 |
| Klare Öffnung: | >85% |
| Flachheit: | λper 25mm |
| Parallelismus: | 3' |
| Schrägfläche: | <0> |
| Beschichten: | Nach Anforderung |
Grad: Saphir optisch
Orientierung: C <0001>±1°,
Größe: 57x50mm, Breite: 35x29mm, ±0.03mm,
Stärke: 5mm±0.02mm
Sd: 60/40,
