Saphirfenster:Hochreine Einkristall-Aluminiumoxid α-Al2O3 vollständig anpassbar, hochtransparent

Produktübersicht

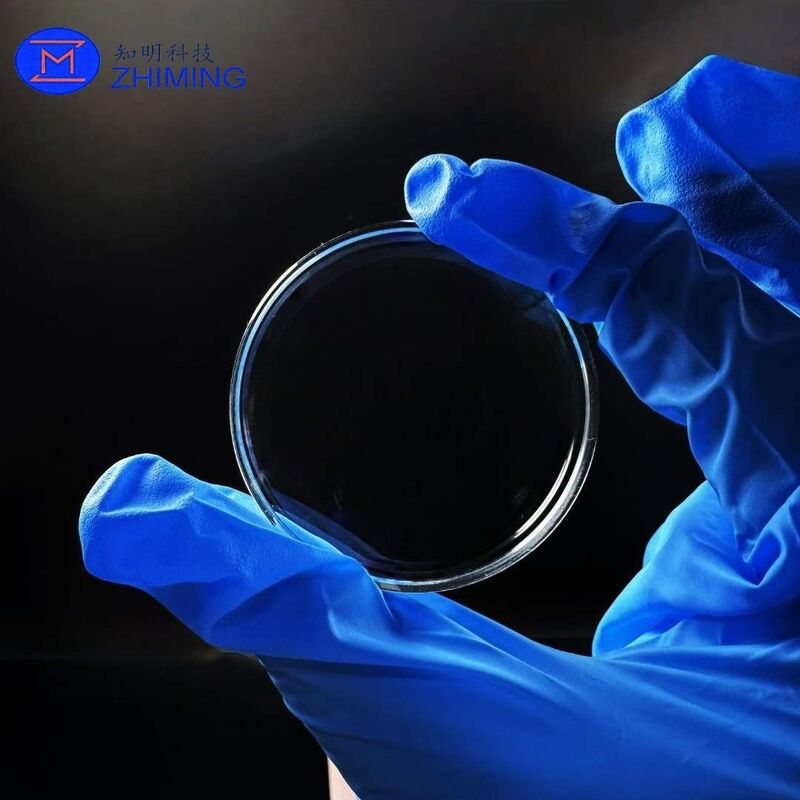

    Saphirfenster sind hochpräzise optische Transmissionselemente, die aus hochreinen Einkristall-Aluminiumoxid (α-Al₂O₃)-Ingots gefertigt werden, die nach der Kyropoulos-Methode gezüchtet werden. Durch mehrere Prozesse, darunter orientiertes Schneiden, Präzisionsläppen, chemisch-mechanisches Polieren und ultrareine Reinigung. Als Kernmaterial für hochwertige industrielle Sichtfenster erbt es alle intrinsischen Vorteile von Einkristallsaphir und kombiniert exzellente optische Homogenität, extrem hohe Temperaturbeständigkeit, überlegene mechanische Härte, starke Plasma-Korrosionsbeständigkeit und hervorragende elektrische Isolierung. Es dient als hochwertige Upgrade-Alternative zu herkömmlichen Sichtfenstermaterialien wie Quarzglas und Borosilikatglas.

    Das Produkt bietet eine hohe Transmission über ein breites Band von ultraviolett bis mittelinfrarot und unterstützt die vollständige Dimensionsanpassung, mehrere Kristallorientierungen und verschiedene optische Beschichtungen, um optische, mechanische und thermische Anforderungen unter verschiedenen Arbeitsbedingungen zu erfüllen. Es wird häufig in der Halbleiterfertigung, in Hochtemperaturindustrien, in der Laseroptik, in der chemischen Forschung, in der Luft- und Raumfahrt sowie in der nationalen Verteidigung eingesetzt und kann unter extremen Bedingungen wie Plasma-Beschuss, hoher Temperatur und hohem Druck, starker Korrosion und Hochvakuum lange Zeit stabil arbeiten.

Kerntechnische Merkmale

1. Hochreines Einkristall-Materialsystem
    Hergestellt aus 4N5-Qualität (≥99,995 %) hochreinem Aluminiumoxid-Einkristall, der nach der Kyropoulos-Methode gezüchtet wurde, ist das gesamte Fenster ein vollständiger Einkristall ohne Korngrenzen, Poren und Verunreinigungsausscheidungen. Mit geringer innerer Defektdichte und gleichmäßiger Spannung ist seine optische Konsistenz weitaus überlegen gegenüber polykristalliner Keramik und Glasmaterialien, was eine langfristige Leistungsstabilität unter extremen Arbeitsbedingungen gewährleistet.

2. Breitbandige Hochtransmissions-Optikleistung

    Es bietet eine ausgezeichnete Transmission über ein breites Band von 190 nm UV bis 4,5 μm Mittelinfrarot. Standard-C-Ebene-doppelseitig polierte Fenster erreichen eine Transmission von über 85 % im sichtbaren Lichtband. Das C-Ebenen-Schneidedesign überträgt entlang der optischen Achse, reduziert effektiv den Einfluss der Kristallbirefringenz und gewährleistet die Genauigkeit der optischen Abbildung und Detektion. Funktionale Beschichtungen wie Antireflexions- und Hochreflexionsbeschichtungen sind auf Anfrage erhältlich, um die optische Effizienz weiter zu verbessern.

3. Extrem hohe Temperatur- und Thermoschockbeständigkeit

    Das Material hat einen Schmelzpunkt von bis zu 2050 °C und eine langfristige kontinuierliche Arbeitstemperatur von bis zu 1600 °C in oxidierender Atmosphäre. Mit einem Wärmeausdehnungskoeffizienten von 5,8~7,7 × 10²&sup6; / °C (variiert je nach Kristallorientierung), viel niedriger als bei gewöhnlichem Glas, kann es schweren Thermoschocks ohne Rissbildung standhalten. Seine Dimensionsverformung bei hohen Temperaturen ist minimal, was es für extreme thermische Szenarien wie Röhrenöfen, Hochtemperaturreaktoren und Plasmakammern geeignet macht.

4. Extrem hohe mechanische Festigkeit und Verschleißfestigkeit
    Es hat eine Mohshärte von 9 (nur von Diamant übertroffen), eine Biegefestigkeit von ca. 400 MPa und eine Druckfestigkeit von ca. 2000 MPa. Die Fensterfläche ist verschleiß- und kratzfest und hält Hochdruck-Luftstromerosion, Partikelreibung und mechanischen Stößen stand. Es ist nicht leicht, nach langfristiger Nutzung Kratzer und Verschleiß zu erzeugen, und seine Lebensdauer ist 3-5 Mal so hoch wie die von Quarzglasfenstern, was die Betriebs- und Wartungskosten der Geräte erheblich reduziert.

5. Starke chemische Inertheit und Plasmaresistenz
    Es ist bei Raumtemperatur fast unlöslich in allen starken Säuren, Laugen und organischen Lösungsmitteln und wird nur langsam von Flusssäure und heißer Phosphorsäure korrodiert. Es hat auch eine ausgezeichnete Beständigkeit gegen Plasma-Beschuss, ohne Partikelabscheidung und Materialalterung während der Halbleiterätz- und Abscheidungsprozesse, wodurch die Kammerreinheit und die Produktausbeute effektiv gewährleistet werden.

6. Hervorragende elektrische Isolierung und dielektrische Eigenschaften
    Intrinsisch hochreiner Saphir hat einen Raumtemperaturwiderstand von über 10¹&sup4; Ω·cm, mit ausgezeichneter elektrischer Isolierung, stabilem Dielektrizitätskonstante und extrem geringem dielektrischem Verlust. Es bietet eine zuverlässige elektrische Isolierung unter Hochspannungs- und Hochfrequenzbedingungen ohne Leckage, Funkenbildung und Signalstörungen, geeignet für spezielle Szenarien wie RF-Plasma, Hochspannungsstrom und Mikrowellengeräte.

7. Vollständige Parameteranpassung und Präzisionsbearbeitungsfähigkeit
   Die vollständige Dimensionsanpassung von Form, Größe, Dicke, Kristallorientierung und Oberflächenpräzision wird unterstützt. Verschiedene Strukturen wie runde, quadratische, rechteckige, gestufte und Sonderformen können bearbeitet werden. Sekundärbearbeitungen wie Präzisionsfasen, Kantenbearbeitung, Bohren, Nuten und metallisierte Abdichtung können durchgeführt werden, um die Installationsschnittstellen und Prozessanforderungen verschiedener Geräte genau anzupassen.

8. Halbleitergrad-Reinheitskontrolle
    Halbleitergrad-Produkte durchlaufen mehrere ultrareine Reinigungsprozesse und werden in Reinräumen der Klasse 100/Klasse 1000 inspiziert und vakuumverpackt. Oberflächenpartikel und Metallionenrückstände werden streng kontrolliert. Sie können direkt in Hochreinheitsprozessszenarien wie Waferherstellung und Plasmaätzen verwendet werden, mit einem vollständigen Analysezertifikat (COA).

Standard-Spezifikationen

Typische Anwendungen

1. Halbleiterfertigung: Kammer-Sichtfenster, Vakuumfenster und Plasma-Schutzfenster für Ätzanlagen, PVD/CVD-Abscheidungsanlagen, beständig gegen Plasma-Korrosion und Gewährleistung der Prozessreinheit
2. Hochtemperaturindustrie: Beobachtungsfenster für Röhrenöfen, Hochtemperatur-Sinteröfen und Hochdruckreaktoren, die 1600 °C hohe Temperaturen und Thermoschocks für den Langzeitbetrieb aushalten
3. Optisches Laserfeld: Schutzfenster für Hochleistungslaser-Ausgang, Spektrometer-Detektionsfenster, UV/IR-Optik-Instrumentenfenster, Schutzlinsen für Sensoren
4. Chemische und wissenschaftliche Forschung: Lichtdurchlässige Sichtfenster für stark korrosive Reaktionskammern, Beobachtungsfenster für Hochdruckflüssigkeiten, Labor-Hochtemperatur-Reaktorfenster
5. Luft- und Raumfahrt & Spezialgebiete: IR-Detektionsfenster, strahlungsbeständige optische Schutzkomponenten, tiefseetaugliche druckfeste Sichtfenster

Qualitätskontrolle
    Ein durchgängiges Qualitätskontrollsystem, das von der Ingotauswahl bis zur Auslieferung des Fertigprodukts reicht, ist etabliert, und jedes Fenster durchläuft eine strenge mehrdimensionale Inspektion. Zu den wichtigsten Inspektionspunkten gehören: XRD-Verifizierung der Kristallorientierungsabweichung, Inspektion der Wafer-weiten Größen- und Dickenuniformität, Interferometertests für Planheit und Parallelität, Oberflächenrauheit und Defektscreening, vollständige visuelle Defektinspektion, Transmissions-Stichprobenprüfung und Reinheitsprüfung. Für alle Produktklassen kann ein vollständiges Analysezertifikat (COA) bereitgestellt werden. Halbleitergrad-Produkte folgen strengen Reinverpackungsspezifikationen und gewährleisten genaue Produktparameter und stabile Leistung, um die strengen Anforderungen von High-End-Industrie- und wissenschaftlichen Forschungsszenarien zu erfüllen.
