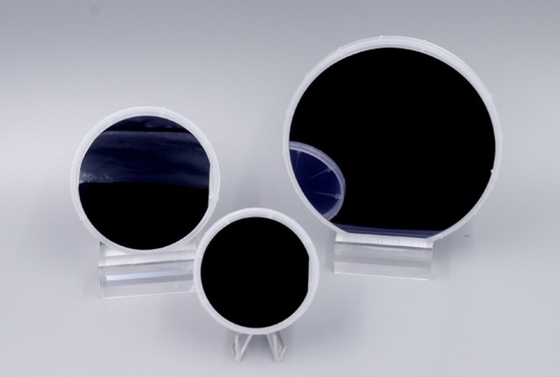

einzelne Crystal Gallium Arsenide Substrates Semiconductor N Art 2inch

Substrat-einzelne Crystal Gallium Arsenide Substrates Semi-Conductings N 2inch GaAs Art

------------------------------------------------------------------------------------------------------------------------------

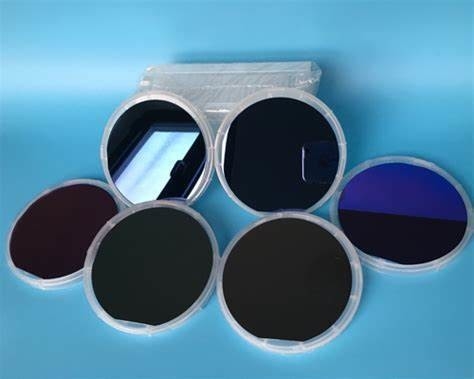

GaAs-Oblate

Galliumarsenid (GaAs) ist ein ausgezeichnetes Halbleitermaterial. Es hat große direkte Bandlücke, hohe Elektronenbeweglichkeit, lärmarme und hohe Umwandlungs-Hochfrequenzleistungsfähigkeit) und andere hervorragende Vorteile.

GaAs-Substrat wird in leitfähiges und halb-Isolieren, weitverbreitetes in Laser (LD), in der Halbleiterleuchtdiode (LED), nahe Infrarotlaser, starkem Laser des Quantentopfs und Sonnenkollektoren der hohen Leistungsfähigkeit unterteilt; Hemt- und HBT-Chips für Radar, Mikrowelle, Millimeterwelle oder Ultrahochgeschwindigkeitscomputer- und optischenachrichtenübertragungen; Hochfrequenzgeräte für drahtlose Kommunikation, 4G, 5G, Verbindung über Satellit, WLAN.

Vor kurzem hat Galliumarsenidsubstrat auch großen Fortschritt im mini-GEFÜHRTEN, Mikro-GEFÜHRTEN und roten Licht LED gemacht, das in tragbaren Geräten AR/VR weitverbreitet ist.

GaAs-Oblate Market&Application
Galliumarsenid ist ein wichtiges Halbleiter materialIt gehört gro herauf lll-V Verbindungshalbleiter und die Kristallgitterstruktur der Zinkblende, mit einem Schmelzpunkt of1237° C des Gitters constantof5.65x10-10ma und einer Bandlücke von 1,4 Elektronvolt. Galliumarsenid kann in das halb-Isolieren des hochohmigen materialswhich gemacht werden kann verwendet werden, um integrierte Schaltung substratesinfrared detectorsgamma Photon zu machen
Detektoren, usw. Weil seine Elektronenbeweglichkeit 5to6times ist, das als sili Betrug größer ist, ist SI GaAs-Substrat wichtig in der Herstellung von Mikrowellengeräten und von Hochgeschwindigkeitsdigitalschaltungen benutzt worden. Die Halbleiterbauelemente, die auf Galliumarsenid fabriziert werden, haben die Vorteile der Hochfrequenz- hoher Temperatur, niedrigtemperatur-performancelow noiseand starker rac iation Widerstand, die den GaAs-Substratmarkt vergrößern lassen.

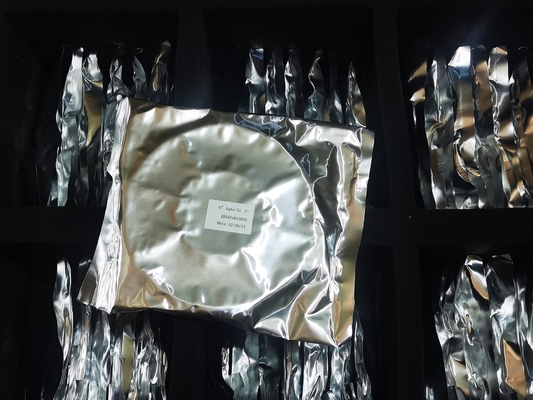

Verpackung

ÜBER UNSER ZMKJ

ZMKJ findet in der Stadt von Shanghai, das die beste Stadt von China ist, und unsere Fabrik wird gegründet

in Wuxi-Stadt im Jahre 2014. Wir spezialisieren uns, auf, eine Vielzahl von Materialien zu den Oblaten, Substrate zu verarbeiten

und custiomized optisches Glas-parts.components, das in der Elektronik, Optik weitverbreitet ist,

Optoelektronik und viele anderen Felder. Wir auch haben nah mit vielen inländischen gearbeitet

und Überseeuniversitäten, Forschungsinstitutionen und Firmen, liefern kundengebundene Produkte

und Services für ihre R&D-Projekte.

Es ist unsere Vision zum Beibehalten eines guten Verhältnisses von Zusammenarbeit mit unseren allen Kunden durch unser

gute reputatiaons. so können wir einige andere Materialsubstrate als Gleiches auch zur Verfügung stellen:



Verwandte Produkte: GE-Oblate

Verpacken – Logistcs
Worldhawk-Interessen führt je vom Paket, die Reinigung einzeln auf, antistatisch, Schocktherapie.
Entsprechend der Quantität und der Form des Produktes, nehmen wir einen anderen Verpackenprozeß!

FAQ –
Q: Was können Sie Logistik und Kosten liefern?
(1) nehmen wir DHL, Fedex, TNT, UPS, EMS, SF und durch UHRKETTE an

und Lohnzustand von 50% Ablagerung, 50% vor Lieferung.


Q: Was ist die Lieferfrist?
Für Inventar: die Lieferung ist 5 Arbeitstage nach Auftrag.
Für kundengebundene Produkte: die Lieferung ist 2 oder 3 Arbeitswochen nach Auftrag.


Q: Was ist das MOQ?
(1) für Inventar, ist das MOQ 5pcs.
(2) für kundengebundene Produkte, ist das MOQ 10pcs-30pcs.
Q: Haben Sie Abnahmeprüfprotokoll für Material?
Wir können Detailbericht für unsere Produkte liefern.
