EFG-Saphirröhre – Hochleistungs-Optik- und Industrieanwendungen

EFG-Saphirrohr – Hochleistungsoptik und industrielle Anwendungen

Produktbeschreibung:

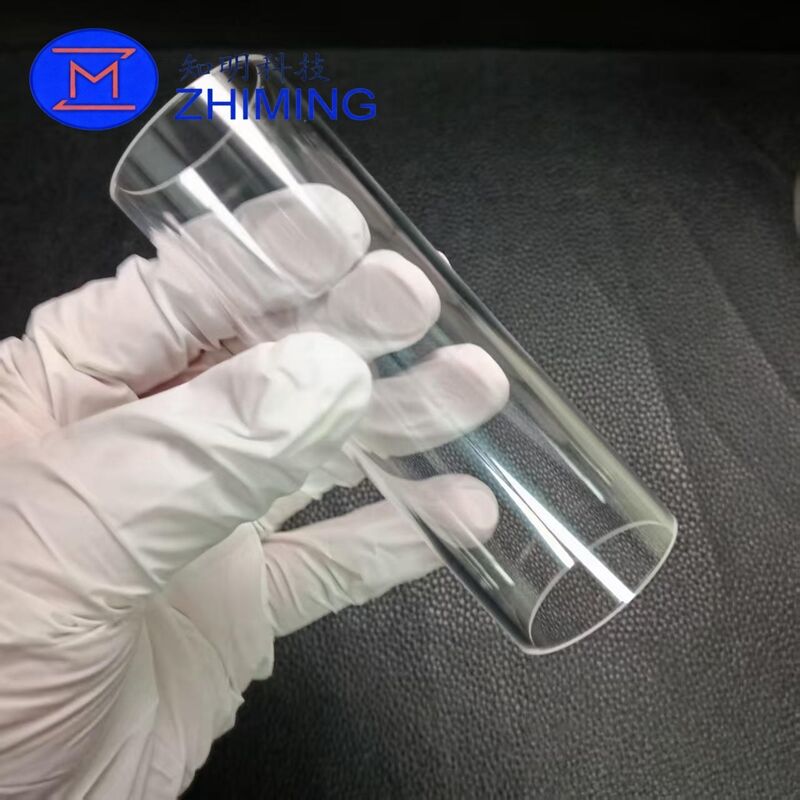

Unsere EFG-Saphirrohre, die mit Präzision im Edge-Defined Film-Fed (EFG) Wachstumsverfahren hergestellt werden, bieten außergewöhnliche Festigkeit, thermische Stabilität und optische Klarheit. Diese Rohre mit einem Durchmesser von 34 mm und einer Länge von 100 mm sind für anspruchsvolle Anwendungen konzipiert, bei denen Haltbarkeit, hohe Temperaturbeständigkeit und chemische Inertheit entscheidend sind.

Saphir, ein Einkristall aus Aluminiumoxid (Al₂O₃), ist bekannt für seine Härte und rangiert auf der Mohs-Skala mit 9 knapp hinter Diamant. Diese einzigartige Eigenschaft macht Saphirrohre ideal für Umgebungen, die Beständigkeit gegen Kratzer, Verschleiß und extreme mechanische Belastungen erfordern. Mit einem hohen Schmelzpunkt von 2050 °C eignen sich Saphirrohre gut für Hochtemperaturanwendungen, und ihre ausgezeichnete Wärmeleitfähigkeit gewährleistet eine stabile Leistung selbst in den hitzeintensivsten Umgebungen.

Das EFG-Verfahren zur Herstellung dieser Rohre ermöglicht ein hohes Maß an Maßgenauigkeit und gewährleistet eine gleichbleibende Leistung in einer Reihe von industriellen Prozessen. Diese Rohre können zu einem spiegelnden Finish poliert werden, was ihre optischen Eigenschaften verbessert und sie ideal für den Einsatz in Lasersystemen, optischen Instrumenten und verschiedenen wissenschaftlichen Anwendungen macht.

Hauptmerkmale:

• Überlegene Härte: Saphirrohre sind kratzfest und behalten ihre Oberflächenintegrität auch unter rauen mechanischen Bedingungen, was Langlebigkeit und Haltbarkeit gewährleistet.

• Hohe Temperaturbeständigkeit: Diese Rohre halten Temperaturen von bis zu 2000 °C in Vakuumumgebungen stand und eignen sich daher ideal für den Einsatz in Hochtemperaturprozessen wie der Halbleiterfertigung und in Lasersystemen.

• Chemische Inertheit: Saphirrohre sind chemisch inert und bieten eine außergewöhnliche Beständigkeit gegen Korrosion durch aggressive Chemikalien, einschließlich Fluorplasma, Säuren und Laugen. Dies macht sie sehr gut geeignet für die Halbleiterverarbeitung und aggressive industrielle Anwendungen.

• Außergewöhnliche optische Klarheit: beidseitig poliert für maximale optische Klarheit und minimale Lichtstreuung, ideal für den Einsatz in Laseroptiken und anderen optischen Systemen, bei denen Präzision entscheidend ist.

• Wärmeleitfähigkeit: Hervorragende Wärmeableitungseigenschaften, die einen stabilen Betrieb in Systemen gewährleisten, die erhebliche Wärme erzeugen, wie z. B. Laser und Plasmareaktoren.

Anwendungen:

1. Halbleiterverarbeitung:
   Saphirrohre werden in verschiedenen Prozessen eingesetzt, darunter Plasmaätzen, chemische Gasphasenabscheidung (CVD) und plasmaunterstützte CVD (PECVD). Anwendungen umfassen:

   • Plasmaeinschlussrohre

   • Prozessgasinjektoren

   • Thermoelement-Schutzhülle (Thermoelement-Schutzrohr)

   • CVD-Reaktorfenster

2. Laser- und optische Systeme:
   Die einzigartige Kombination aus Härte und optischer Klarheit macht Saphirrohre ideal für den Einsatz in Hochleistungs-Lasersystemen, wo sie dienen können als:

   • Laserstrahlführungssysteme

   • Schutzfenster in Laserschweiß-, Schneid- oder Gravursystemen

   • Kühlkanäle in Diodenlasersystemen

   • Optische Instrumente wie Spektrometer und Lichtleiter

3. Prüf- und Analysegeräte:
   Saphirrohre sind in einer Vielzahl von Analysegeräten unerlässlich und bieten hervorragende Transparenz und Beständigkeit gegen hohe Drücke und Temperaturen. Häufige Verwendungszwecke sind:

   • NMR-Spektroskopie

   • ICP-MS (Induktiv gekoppelte Plasma-Massenspektrometrie)

   • Massenspektrometrie

   • Thermo-optische Temperaturmessung

   • Inline-Analyse von Erdölprozessen

   • Analyse biologischer und chemischer Proben

4. Beleuchtungskörper:
   Saphirrohre können sichtbares, infrarotes oder ultraviolettes Licht mit hoher Intensität und unter extremen Bedingungen übertragen, was sie für den Einsatz in folgenden Bereichen geeignet macht:

   • Hochleistungs-Blitzlampen

   • UV-Sterilisationssysteme

   • Infrarot-Gegenmaßnahmen

   • Hochleistungsbeleuchtungssysteme (z. B. für Luft- und Raumfahrt, Verteidigung und Industrie)

5. Medizinische und biotechnologische Anwendungen:
   Die Biokompatibilität und die optischen Eigenschaften von Saphir machen es zu einem wertvollen Material in der medizinischen Diagnostik und Forschung. Es wird in Anwendungen wie den folgenden eingesetzt:

   • Endoskopische Instrumente

   • HPLC (Hochleistungsflüssigkeitschromatographie) Durchflusszellen

   • Optische Fenster für Bildgebungssysteme

6. Luft- und Raumfahrt und Verteidigung:
   Die Festigkeit von Saphir und seine Fähigkeit, extremen Temperaturen und Drücken standzuhalten, machen es ideal für Luft- und Raumfahrtanwendungen wie:

   • Optische Kuppeln für Raketen und Satelliten

   • Sensorschutz in rauen Umgebungen

   • Transparente Fenster für Flugzeuge in großer Höhe

Spezifikationen:

FAQs:

1. Wofür werden Saphirrohre verwendet?
   Saphirrohre werden in verschiedenen Hochleistungsanwendungen eingesetzt, wie z. B. in Lasersystemen, Halbleiterverarbeitung, optischen Instrumenten und wissenschaftlichen Analysen. Ihre Haltbarkeit, hohe Temperaturbeständigkeit und optische Klarheit machen sie für Branchen unerlässlich, die Materialien benötigen, die rauen Bedingungen standhalten können.

2. Was ist der Vorteil des EFG-Verfahrens bei der Herstellung von Saphirrohren?
   Das EFG-Verfahren ermöglicht eine präzise Kontrolle der Abmessungen des Rohrs bei gleichzeitiger Minimierung von Abfall. Dieses Verfahren führt zu einem qualitativ hochwertigeren Produkt mit besseren optischen Eigenschaften und Maßgenauigkeit im Vergleich zur herkömmlichen mechanischen Bearbeitung. Es stellt auch sicher, dass die Saphirrohre Gleichmäßigkeit und Festigkeit beibehalten, was für Hochdruck- und Hochtemperaturanwendungen entscheidend ist.

3. Warum wird Saphir für Halbleiter- und Laseranwendungen gewählt?
   Die Härte, thermische Stabilität und optische Klarheit von Saphir machen es zu einem idealen Material für die Halbleiterverarbeitung und Lasersysteme. Es kann extremen Temperaturen standhalten, chemischer Korrosion widerstehen und eine hervorragende optische Leistung bieten, was es in vielen High-Tech-Anwendungen anderen Materialien wie Quarz oder Keramik überlegen macht.
