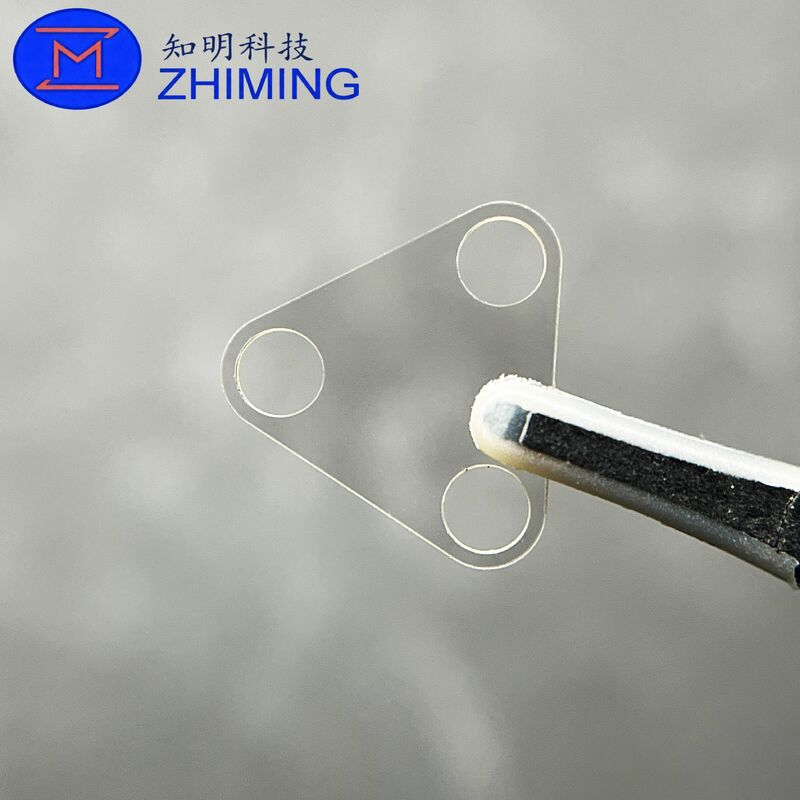

Kundenspezifisches dreieckiges Saphirbauteil mit hochpräzisem Durchgangsloch

Custom Saphir Dreieckskomponente mit hochpräzisen Durchlöchern

Produkteinführung

Unsere Custom Sapphire Triangular Components sind für hochwertige industrielle Anwendungen konzipiert, die extreme mechanische Festigkeit, thermische Stabilität und chemische Beständigkeit erfordern.9% hochreiner Einkristallsafir (Al2O3)Diese Komponenten weisen eine einzigartige dreieckige Geometrie mit präzise durchbohrten Löchern auf.

Dieses Produkt eignet sich ideal für Anwendungen wie Halbleiter-Wafer-Handling, Hochdruck-Ansichtspunkte und optische Sensoren, bei denen Standardglas oder Keramik die Leistungsanforderungen nicht erfüllen können.

Technische Fertigungskapazitäten

Um sicherzustellen, dass Ihr Design für die Herstellung optimiert ist, stellen wir die folgenden Spezifikationen für unsere Saphirverarbeitung zur Verfügung:

Anmerkungen:

• Die dreieckige Geometrie und die Durchlöcherpositionen können vollständig nach CAD- oder STEP-Zeichnungen angepasst werden.

• Eine hohe Reproduzierbarkeit gewährleistet eine gleichbleibende Qualität für industrielle Anwendungen.

Wichtige Leistungsvorteile

• Extreme Härte:Die Mohs-9-Härte sorgt für eine überlegene Kratzfestigkeit und Haltbarkeit in abrasiven Umgebungen.

• Hohe Wärmebeständigkeit:Bei äußerst hohen Temperaturen hält es die Struktur aufrecht, ideal für anspruchsvolle industrielle und Halbleiteranwendungen.

• Breite optische Übertragung:Hohe Transparenz vonUV (190 nm) bis mittlere IR (5000 nm), unterstützt eine Vielzahl von optischen Anwendungen.

• Chemische und Plasmabeständigkeit:Ausgezeichnete Haltbarkeit in korrosiven oder plasmareichen Umgebungen.

• Null Ausgasung:Für:Ultrahohe Vakuum (UHV)und Reinraumverfahren.

Typische Anwendungen

• Halbleiterindustrie:Plasmabeständige dreieckige Stützplatten, Wafer-Positionierungspins und Präzisionsanlagen.

• Fluidpräzisionssysteme:Mikroöffnungen (0,2 mm) für chemische Hochdruckdüsen oder Wasserstrahlanwendungen.

• Optische Systeme:Dreiecksprismen, präzise Fensterhalterungen und Komponenten, die eine hohe optische Klarheit erfordern.

• Luft- und Raumfahrt- und Hochtemperatursensoren:Fenster für die Betrachtung unter hohem Druck und Gehäuse für optische Sensoren bei hoher Temperatur.

Häufig gestellte Fragen (FAQ)

F1: Was ist der kleinste Durchmesser eines Löchers, den man in einer Saphir-Dreieckskomponente erreichen kann?
Wir können genau machene Löcher bis zu0.2 mm mit einer Toleranz von ±0,01 mmDie entstehenden Lochwände sind glatt und frei von Splittern.

F2: Können die dreieckigen Formen und die Lochpositionen angepasst werden?
Ja. Wir bieten eine vollständige Anpassung der Dreiecksgeometrie (gleichseitige, rechteckige oder andere Arten) und genaue Lochpositionen an. CAD-, STEP- oder PDF-Zeichnungen können zur Durchführbarkeitsbewertung eingereicht werden.

F3: Wie gewährleisten Sie eine hohe Oberflächenqualität und Flachheit?
Jede Komponente wird mit Hilfe von Interferometern und optischen Vergleichsgeräten sorgfältig geprüft.Schablone 20/10nach der Norm MIL-PRF-13830 undOberflächenflachheit bis zu λ/10 @633 nm, geeignet für hochpräzise optische Bahnen.

F4: Warum wählen Sie Saphir statt Quarz oder Aluminiumsäure?
Saphir bietet eine überlegenemechanische Härte, Wärmebeständigkeit, Plasma- und chemische Haltbarkeit und breite optische Übertragung, so dass es ideal für extreme Bedingungen, wo andere Materialien versagen.

F5: Was ist, wenn mein Entwurf die Standard-Spezifikationen übersteigt?
Wir arbeiten häufig anFuE- und kundenspezifische Projekte mit anspruchsvollen Geometrien. Falls Ihr Entwurf nicht unter die aufgeführten Parameter fällt, kontaktieren Sie uns bitte.
