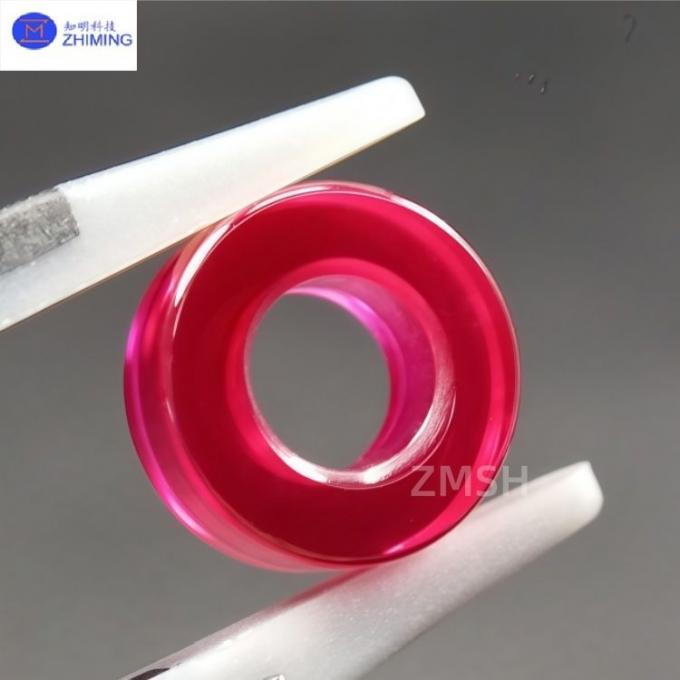

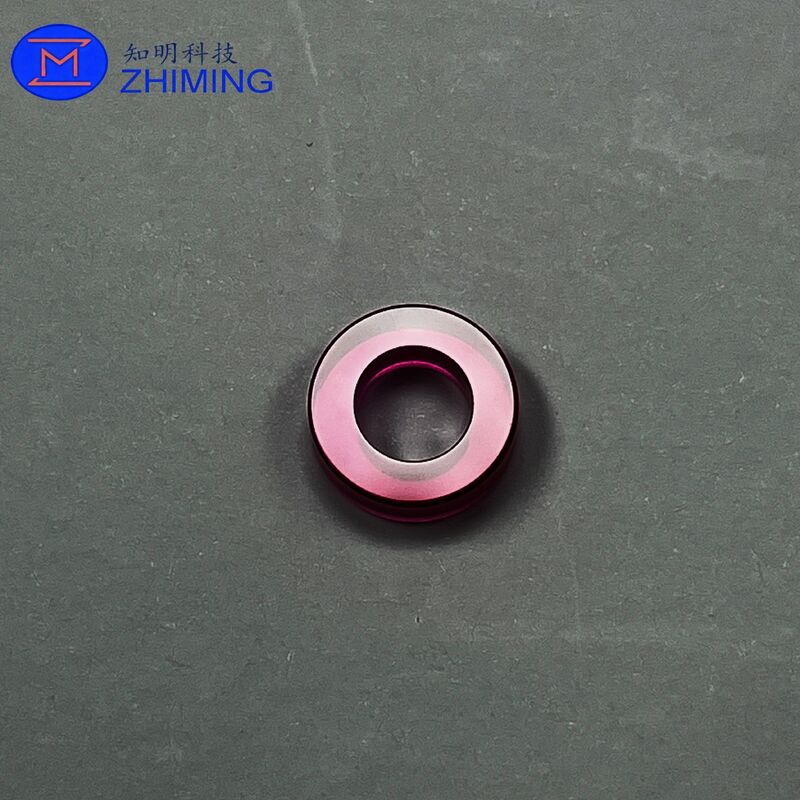

angepasste Rubin-Schmucklager (Al2O3) für Präzisionsinstrumente und Uhrwerkzeuge

Rubinlager werden aus synthetischem Korund (Al2O3) hergestellt, das mit Chrom bestückt ist, um ihre charakteristische rote Farbe zu erzeugen.Rubinjuwellager sind wesentliche Bestandteile von Mikropräzisionsmechanismen, die eine langfristige Stabilität erfordern, Maßgenauigkeit und überlegene Verschleißbeständigkeit.

Diese Lager, die durch hochpräzises Schleifen und optisches Polieren (Ra < 0,3 nm) konstruiert wurden, bieten eine hervorragende Leistung bei hoher Empfindlichkeit.mit einer Leistung von mehr als 100 W, Messgeräte, Luft- und Raumfahrtnavigationsgeräte und wissenschaftliche Messgeräte.

Schlüsselparameter

Wesentliche Merkmale

1Material- und mechanische Eigenschaften

• Material:Synthetisches Korund (Al2O3), mit Chrom-Doping

• Mohs-Härte:9 (nach Diamant)

• Knoop-Härte:~1,800

• Oberflächenrauheit:Ra < 0,3 nm (Optikpolish)

• Statischer Reibungskoeffizient:0.10·0.15 (Rubin gegenüber Stahl)

• Korrosionsbeständigkeit:Wird nicht zu Säuren, Alkalien, Oxidationen und Feuchtigkeit aufgenommen

Vorteile:Extrem geringer Verschleiß, minimale Reibungsverluste, außergewöhnliche Betriebsgenauigkeit.

2Leistungsvorteile

• Hochtemperaturstabilität:Betrieben von¥200°C bis +800°C

• Schmierstofffreier Betrieb:Ultra-glatte Kristallstruktur

• Hochdimensionale Stabilität:Niedrige thermische Ausdehnung und hervorragende Steifigkeit

• Lange Lebensdauer:Keine Metallverschleißung, minimale Verformung

• Nichtmagnetisch und elektrisch isolierend:Ideal für empfindliche Instrumente

3. Anpassungsmöglichkeiten

Erhältlich in mehreren Präzisionsgeometrien:

• mit einer Breite von mehr als 20 mm

• Kegelförmige Lagern / V-Becher

• mit einer Breite von mehr als 20 mm

• mit einem Durchmesser von mehr als 50 cm3

Abmessungen:

• Überdosierung:00,8 ‰ 10 mm

• Höhe:0.6 ¢5 mm

• Durchmesser der Bohrung:00,05 ∼ 3,0 mm (Toleranz von ± 0,001 mm)

Die Anpassung an Zeichnungen wird unterstützt.

Anwendungsbereiche

1Bewegungen beobachten.

• Ausgestoßene Schrauben und Schrauben

• Komponenten für die Fluchtanlage

• Drehstellen für Getriebe
  Typische mechanische Uhren17 ¢ 25 JuwelenUm die Reibung zu minimieren und die Genauigkeit zu verbessern.

2. Präzisionsgeräte

• mit einer Leistung von mehr als 10 W

• Mikrometer

• Strömungs- und Energiemessgeräte

• Gyroskopen und Messgeräte

Es sorgt für niedriges Startdrehmoment, niedriges Treiben und stabile Langzeitgenauigkeit.

3Luft- und Raumfahrt und Verteidigung

• Trägheitsnavigationssysteme

• Gyrostabilisierte Plattformen

• Umgebungen mit hohen Schwingungen und hohen Temperaturen

4Medizinische und Laborgeräte

• Handstücke für Zahnärzte

• Chirurgische Instrumente

• Pumpmechanismen

• Geräte zur Blutanalyse

5. Halbleiter und industrielle Automatisierung

• Roboter für die Waferbehandlung

• Präzisionsstufen

• Optische Ausrichtungsmodule

Häufig gestellte Fragen

1Warum wird Rubin für Präzisionslager verwendet?

Da sie eine extrem geringe Reibungsfähigkeit, eine außergewöhnliche Verschleißfestigkeit und eine langfristige Dimensionsstabilität bietet, die Metalllagern weit überlegen ist.

2Benötigen Rubinlager Schmierung?

Die polierte Kristallstruktur bietet natürliche, geringe Reibung.

3Sind Rubin- und Saphirlager das Gleiche?

Ja, beide sind Al2O3 Einzelkristalle. Rubin enthält Chrom (rote Farbe), Saphir ist typischerweise klar/blau.

4Können Rubinlager in rauen Umgebungen funktionieren?

Ja, sie widerstehen Säuren, Alkalien, hoher Temperatur, Feuchtigkeit und Vibrationen.

5. Sind Juwellager für eine Mikrorotation mit hoher Geschwindigkeit geeignet?

Ihre geringe Reibung und ihre Präzision machen sie ideal für Uhrenläufe, Mikromotoren und empfindliche Instrumente.
