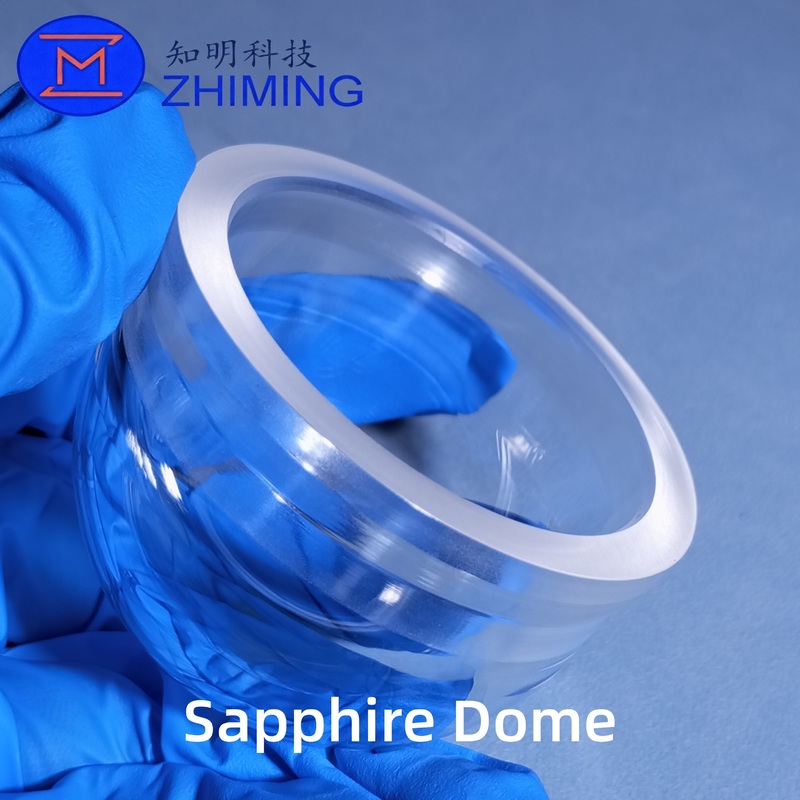

Custom Sapphire Dome für optische Anwendungen Hochpräzision, Langlebigkeit und Klarheit

Produktübersicht

Custom Saphir Kuppeln sind präzise konstruierte, kupelförmige optische Komponenten aus hochwertigem synthetischem Saphir (Al2O3), bekannt für seine außergewöhnliche Härte, optische Transparenz,und chemische StabilitätDiese Kuppeln werden häufig in leistungsstarken und anspruchsvollen optischen Anwendungen eingesetzt, darunter Luft- und Raumfahrt, Verteidigung, Unterwasserforschung und wissenschaftliche Instrumente.

Saphir kombiniert extreme Härte, hervorragende Wärmeleitfähigkeit, einen breiten optischen Übertragungsbereich von ultraviolett (UV) bis infrarot (IR) und eine hervorragende Abriebs-, Korrosions-und WärmeschlagDies macht Saphirkuppeln zur idealen Lösung für den Schutz empfindlicher optischer Sensoren und gleichzeitig eine überlegene Bildverarbeitung in rauen Umgebungen.

Der Begriff- Ich weiß.Konformität- Ich weiß.bezieht sich auf die maßgeschneiderte Form der Kuppel, die genau mit der Kontur der mit ihr integrierten Ausrüstung übereinstimmen kann.Dies verringert den Luftwiderstand und verbessert die aerodynamische Effizienz bei HochgeschwindigkeitsanwendungenKonforme Saphirkuppeln werden häufig als Infrarotfenster (IR) in Raketenführungssystemen, Schutzhüllen für hochpräzise Sensoren und druckbeständigen Gehäusen für Unterwasserkameras verwendet.

Benutzerdefinierte Saphirkuppeln sind in einer Vielzahl von Formen erhältlich, darunter hemisphärisch, hyperhemisphärisch, asphärisch, kerf, U-förmig und andere spezielle Formen.Sie können mit einem Durchmesser von 390 mm hergestellt werden, präzise Oberflächentoleranzen und eine überlegene optische Qualität, die eine zuverlässige Leistung unter extremen Bedingungen gewährleistet, von Hochgeschwindigkeits-Luft- und Raumfahrtmissionen bis hin zur Tiefseeforschung.

Durch die Kombination aus außergewöhnlicher optischer Klarheit, mechanischer Festigkeit und Langlebigkeit bieten Saphirkuppeln eine langlebige, zuverlässige Leistung in den anspruchsvollsten Umgebungen.Sie sind daher die bevorzugte Wahl für Industriezweige, die hochaugenaue, hochzuverlässige optische Komponenten.

Merkmale und Vorteile

• Hohe optische Transparenz: 0,3 μm (UV) bis 5 μm (IR)

• Außergewöhnliche Härte: 9 Mohs, kratzfest

• Wärmebeständigkeit: bis zu 2030°C, hervorragende Wärmeleitfähigkeit

• Mechanische Festigkeit: Hohe Young's-Modul-, Zug- und Biegfestigkeit

• Chemische Stabilität: Korrosionsbeständig und langlebig unter extremen Bedingungen

• Präzisionsherstellung: Zentrierungsgenauigkeit < 0,01 mm, Oberflächenrauheit < 10 Å, Oberflächenqualität bis 20/10

• Besondere Formen verfügbar: Hemisphärisch, hyperhemisphärisch, asphärisch, kurvförmig, U-förmig und speziell geformte Kuppeln

Spezifikationen

Anwendungen

• Militär und Luftfahrt: IR-Fenster für Raketenführungssysteme, Sensorschutz, Radome

• Unterwasseroptik: Kameragehäuse, Tiefenbeobachtungskuppel

• Präzisionsgeräte: wissenschaftliche Sensoren, Messtechnik, Hightech-optische Geräte

• Harte Umgebungen: Hochgeschwindigkeits-, Hochdruck- und Hochtemperaturanwendungen

Saphir Kuppeln bieten einen robusten Schutz für sensible optische Komponenten, ohne das Sichtfeld oder die optische Leistung zu beeinträchtigen.Kratzfestigkeit, und thermische Stabilität.

Herstellung nach Maßgabe

Wir sind spezialisiert auf Saphirkuppeln mit jahrzehntelanger Erfahrung:

1. Erklären Sie uns Ihre Bedürfnisse:Senden Sie 2D/3D-Zeichnungen, Fotos oder detaillierte Abmessungen.

2. Erhalten Sie Lösung & Quote:Wir bieten die beste Lösung und ein Angebot innerhalb von 24 Stunden.

3. Massenproduktion und Versand:Nach Genehmigung und Einzahlung produzieren und versenden wir Ihre Saphirkuppel.

Wir können Saphirkuppeln in verschiedenen Formen herstellen, darunter:

• Hemisphäre und Hyperhemisphäre

• Aspheric & Kerf

• U-Form und konform

• Spezielle Formgebnisse

Durchmesser von bis zu Φ390 mm, enge Toleranzen und hohe Oberflächenqualität für Präzisionsanwendungen.

Warum man sich für Saphirkupeln entscheidet

• Außergewöhnliche Festigkeit und Langlebigkeit

• Überlegene optische Klarheit von UV auf IR

• Widerstandsfähig gegen Wärmeschlag, hohen Druck und Abrieb

• Ideal für Luft- und Raumfahrt, Verteidigung, Unterwasser- und Präzisionsoptik

• Vollständig anpassbar, um den individuellen Anwendungsbedürfnissen gerecht zu werden

Häufig gestellte Fragen

F1: Was ist die maximale Größe für eine benutzerdefinierte Saphirkuppel?

A1: Wir können Saphirkuppeln bis zu einem Durchmesser von 400 mm herstellen, je nach Form und Wanddicke.

F2: Können Sie Saphirkuppeln mit speziellen Beschichtungen herstellen?

A2: Ja, wir bieten Anti-Reflection (AR) -Beschichtungen und andere kundenspezifische Beschichtungen an, um die optische Leistung für bestimmte Anwendungen zu verbessern.

F3: Welche Formen von Saphirkuppeln können angepasst werden?

A3: Wir können hemisphärische, hyperhemisphärische, asphärische, Kerf, U-förmige, konforme und andere spezielle Saphirkuppel nach Ihren Designanforderungen produzieren.

F4: Wie genau sind die Abmessungen und die Oberflächenqualität?

A4: Unsere Saphirkuppeln können eine Zentrierungsgenauigkeit von weniger als 0,01 mm, eine Oberflächenrauheit von weniger als 10 Å und eine Oberflächenqualität von bis zu 20/10 erreichen, was eine hohe Präzision für anspruchsvolle optische Anwendungen gewährleistet.
