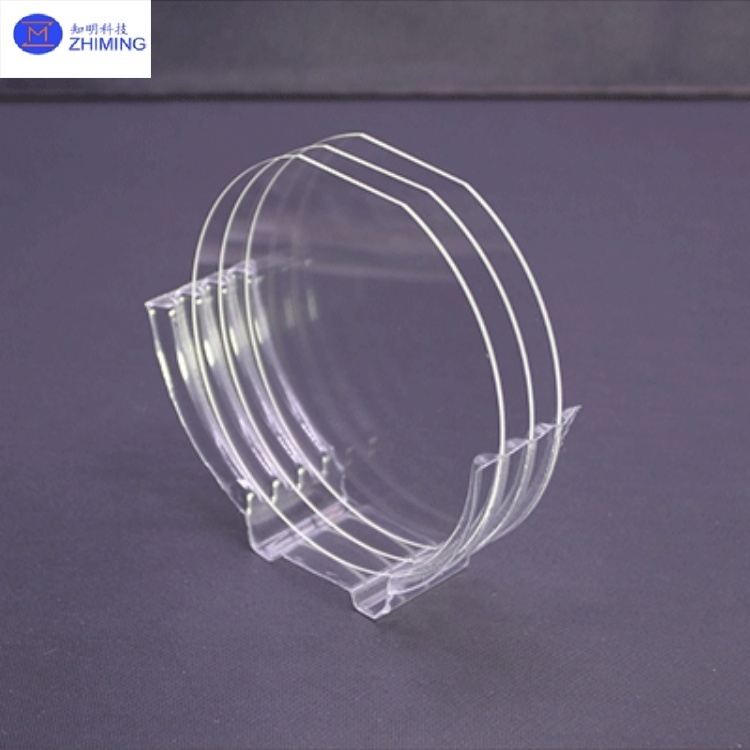

JGS1 JGS2 Wafer Optische Quarzglasscheiben 2-12 Zoll

Name: JGS1 JGS2 Wafer Optische Quarzglasscheiben 2-12 Zoll
Brand: SHANGHAI FAMOUS TRADE CO.,LTD
SKU: JGS1 JGS2 WAFERS
Price: 50,002.00 USD
Availability: InStock

Markenbezeichnung:	ZMSH
Modellnummer:	JGS1 JGS2 WAFERS
MOQ:	25
Preis:	by case
Lieferzeit:	2-4 Wochen
Zahlungsbedingungen:	T/t

Einzelheiten

Produkt-Beschreibung

Einzelheiten

Herkunftsort:

CHINA

Zertifizierung:

rohs

Dichte:

2.2g/cm3

Mohs-Härte:

6-7

Druckfestigkeit:

1100

Dielektrizitätskonstante (10 GHz):

3.74

Verlustfaktor (10 GHz):

0,0002

Stammpunkt:

1080

Wärmeleitfähigkeit (20 ℃):

1.4

Anwendungen:

Halbleiterlithographie, Glasfaserkommunikation

Verpackung Informationen:

Packung im Reinigungsraum von 100 Grad

Hervorheben:

JGS1 Quarzplatten

Wafer mit optischer Qualität JGS2

2-12 Zoll geschmolzener Quarzplatte

Produkt-Beschreibung

JGS1 JGS2 Wafer Zusammenfassung

JGS1 JGS2 Wafer optischer Qualität Quarz Wafer 2-12 Zoll

JGS1 JGS2 Wafer Optische Quarzglasscheiben 2-12 Zoll 0

JGS1 und JGS2 sind beide Arten von hochreinem synthetischem Quarzglas, das hauptsächlich aus Siliziumdioxid (SiO2) besteht.Der grundlegende Unterschied zwischen ihnen liegt in ihren Herstellungsverfahren und der daraus resultierenden Reinheit und optischen Eigenschaften..

•JGS1 wird mit Hilfe der chemischen Dampfdeposition (CVD) hergestellt.1 ppm) und sehr geringer Hydroxyl (OH) -Gehalt (< 5 ppm)Dies erlaubt ihm eine außergewöhnliche Durchlässigkeit im tiefen Ultraviolett (DUV) -Spektrum (z. B. mehr als 85% Durchlässigkeit bei einer Wellenlänge von 185 nm für ein 10 mm dickes Leerlicht).es hat nur minimale innere Blasen und Streifen, die eine äußerst hohe optische Homogenität bietet.

•JGS2 wird typischerweise mit Hilfe der Wasserstoff-Sauerstoff-Flammenfusionsmethode hergestellt.1 ppm) und einen höheren Hydroxylgehalt (typischerweise 30-50 ppm)Dies führt zu einer guten Leistung vom ultravioletten (UV) bis zum nahen Infrarot (NIR) Spektrum (typischerweise > 80% Übertragbarkeit bei 220 nm Wellenlänge),aber ein signifikantes Absorptionsband im Bereich von 2600-2800 nm aufweistDie innere Struktur kann kleine Blasen, granulare Strukturen oder Rotationsstreifen enthalten.

Einfach ausgedrückt, steht JGS1 für das Streben nach höchster UV-Übertragbarkeit und ultrahoher Leistung ("hohe Reinheit"),Während JGS2 eine kostengünstigere Wahl bietet und gleichzeitig den Bedürfnissen der meisten UV- und sichtbaren Lichtanwendungen entspricht .

Quarz Wafer JGS1 JGS2 Hauptmerkmale

Für einen intuitiven Vergleich werden die Kernmerkmale von JGS1 und JGS2 in der nachstehenden Tabelle zusammengefasst.

Charakteristische Dimension	JGS1 (weit ultraviolettes optisches Quarzglas)	JGS2 (ultraviolettes optisches Quarzglas)
Reichweite der optischen Übertragung	185 nm - 2500 nm	220 nm - 2500 nm
Übertragbarkeit @185nm/220nm	> 85% @ 185 nm (10 mm Dicke)	> 80% @ 220 nm (10 mm Dicke)
2600-2800 nm Absorption	Vorhandensein eines starken Absorptionsbandes	Vorhandensein eines starken Absorptionsbandes
Metallverunreinigungsanteil	Sehr niedrig (ca. 0,1 ppm)	Relativ niedrig (ca. 1 ppm)
Hydroxyl (OH) Gehalt	Sehr niedrig (< 5 ppm)	Höher (30-50 ppm)
Innere Defekte	Sehr wenige Blasen und Streifen, extrem hohe optische Homogenität	Kann kleine Blasen, granulare Strukturen oder Rotationsstreifen enthalten
Wärmeeffizient des Brechungsindex (dn/dT)	Relativ höher	Niedrigere (z. B. ~1,2×10−6/°C @1550nm), höhere thermische Stabilität
Oberflächenmikro-Rohheit	Extrem niedrig (RMS kann 0,2 nm erreichen), geeignet für die Anforderungen der λ/20-Bearbeitung	Hohe Oberflächenhydroxyldichte nach HF-Behandlung, die eine ideale Schnittstelle zur Beschichtung bietet
Typischer Herstellungsprozess	Chemische Dampfdeposition (CVD)	Wasserstoff-Sauerstoff-Flammenfusion

Neben den wesentlichen Merkmalen der obigen Tabelle haben sie auch einige hervorragende Gemeinsamkeiten:

•Hohe Wärmebeständigkeit:Erweichtungspunkt ca. 1683°C, kann kontinuierlichen Betriebstemperaturen von 1100°C standhalten.

•Niedriger thermischer Expansionskoeffizient:Ungefähr 5,15×10−7/°C (bei 100°C), was auf eine gute thermische Stabilität hinweist.

•Gute chemische Stabilität:Widerstandsfähig gegen verschiedene Säuren und Alkalien.

•Verhältnismäßig hohe mechanische Festigkeit:Mohs-Härte von etwa 7.

JGS1 JGS2 Quarzwafer Hauptanwendungen

JGS1 JGS2 Wafer Optische Quarzglasscheiben 2-12 Zoll 1

Aufgrund ihrer einzigartigen Eigenschaften werden JGS1 und JGS2 in verschiedenen High-End-Feldern verwendet.

JGS1 Anwendungen (Verfolgung ultimativer UV-Leistungen)

Aufgrund seiner extrem hohen UV-Übertragbarkeit und der sehr geringen Verunreinigungen wird JGS1 hauptsächlich in:

Halbleiterlithographie:Ein Schlüsselmaterial für optische Komponenten (z. B. Linsen, Maskenplatten) in Deep Ultraviolet (DUV) Lithographie-Systemen. Seine Reinheit beeinflusst direkt die Linienbreite und den Ertrag der Chipherstellung.
Hochwertige UV-Lasersysteme:Für die Herstellung von optischen Fenstern und Linsen in Exzimerlasern und UV-Laserverarbeitungsgeräten verwendet, die hochenergetischer Laserstrahlung standhalten.
Präzisionsoptische Erkennung und Sensorik:Verwendung in optischen Kernkomponenten von Ozonüberwachungssensoren, UV-Spektrometern und anderen Szenarien, die eine tiefe UV-Übertragung erfordern.
Optische Kommunikationsfilter:In densen Wellenlängen-Divisions-Multiplexing (DWDM) -Systemen bietet es einen sehr geringen Verlust und eine hervorragende Spektralstabilität (Übertragungsfluktuation < 0.1%/nm im C-Band) eignen sich hervorragend für Filtersubstrate wie Arrayed Waveguide Gratings (AWG), so dass der Kanalstand auf 50 GHz komprimiert werden kann.

JGS1 JGS2 Wafer Optische Quarzglasscheiben 2-12 Zoll 2

JGS2 Anwendungen (Balancing Performance and Cost)

Die gute Leistung von JGS2 in der UV- bis NIR-Region gibt ihm eine breite Palette von Anwendungen:

Glasfaserkommunikation:Für die Herstellung optischer Steckverbinder, optischer Isolationsfenster usw. verwendet. Seine überlegene thermische Stabilität (niedrigere dn/dT) ist für optische Spiegel, die eine Temperaturkompensation benötigen, wertvoll,mit einer Reflexionsfähigkeit von bis zu 990,998% bei 1550 nm.
UV-Verarbeitung in der Industrie:Für Lampengehäuse und Beobachtungsfenster in Hochdruck Quecksilberlampen und UV-Sterilisationsgeräten sowie allgemeine UV-optische Fenster verwendet.
Allgemeine optische Komponenten:Eine kostengünstige Wahl für die Herstellung konventioneller optischer Elemente wie Linsen, Prismen und Spiegel, die häufig in optischen Instrumenten wie Mikroskopen und Teleskopen zu finden sind.
Andere Lithographie-Prozessschritte:Obwohl es nicht direkt in den fortschrittlichsten Lithographie-Kernlinsen verwendet wird, kann es in anderen Schritten oder Geräten verwendet werden, die eine UV-Übertragung erfordern, bei denen die ultimative Leistung nicht kritisch ist.

Quarz Wafer JGS1 JGS2 Physikalische Eigenschaft

Mechanische Eigenschaften
Dichte/g/cm3	2.2
Mohs-Härte	6 bis 7
Druckfestigkeit	1100
Zugfestigkeit	50
Biegefestigkeit	65
Torsionsstärke	30
Young's Modulus	7.5 * 104 GPa
Fischverhältnis	0.17
Elektrische Eigenschaften
Dielektrische Konstante (10 GHz)	3.74
Verlustfaktor (10 GHz)	0.0002
Dielektrische Stärke (10 GHz)	3.7 * 107 V·m
Widerstandsfähigkeit (20°C)	1 * 1020 Ω·m
Widerstandsfähigkeit (1000°C)	1 * 108 Ω·m
Thermische Eigenschaften
Anspannungspunkt	1080
Glühpunkt	1180
Erweichungspunkt	1630
Wärmeleitfähigkeit ((20°C)	1.4
Spezifische Wärme (20 °C)	670
(20°C-320°C) Ausdehnungskoeffizient: 30°C-600°C	5.5 * 10-7

Produktempfehlungen

1. Durch Glas Vi (TGV) JGS1 JGS2 Saphir BF33 Quarz Anpassbarer Abmessungen

2. Quarzglas geschmolzenes Silizium Strahlenschutzfenster JGS1/JGS2/JGS3 Transparent UV

Quarzwafer JGS1 JGS2 Häufig gestellte Fragen

1. F: Was ist der Unterschied zwischen JGS1- und JGS2-Geschmolzenes Silizium?

A: JGS1 bietet aufgrund seiner extrem niedrigen Metallverunreinigungen und seines Hydroxylgehalts eine überlegene Übertragung im tiefen Ultraviolett (DUV),während JGS2 kostengünstige Leistungen für UV- bis Nahinfrarot-Anwendungen bietet, jedoch mit einem höheren OH-Gehalt und einem signifikanten Absorptionsband bei 2600-2800 nm.

2. F: Welche Anwendungen eignen sich am besten für JGS1- oder JGS2-Wafer?

A: JGS1 ist ideal für tiefe UV-Anwendungen wie Halbleiterlithographie und Excimerlaser, während JGS2 häufig in der allgemeinen UV-Optik, Glasfaserkommunikation,und industrielle UV-Verarbeitung, bei denen extreme DUV-Leistungen nicht kritisch sind.

Tags: # JGS1 JGS2 Wafers, # Custom, # Optical Grade, # Fused Quarz Wafers, #2-12 Zoll
