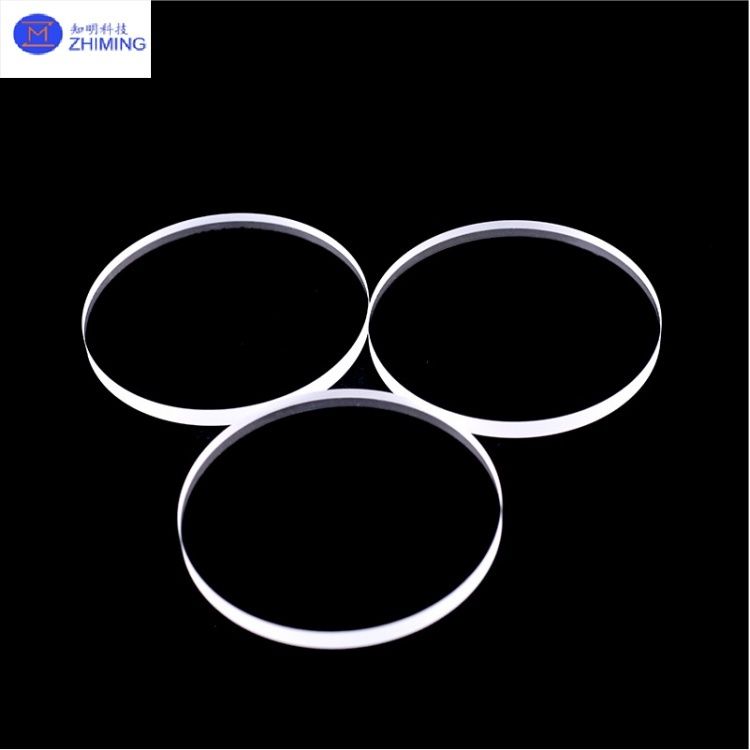

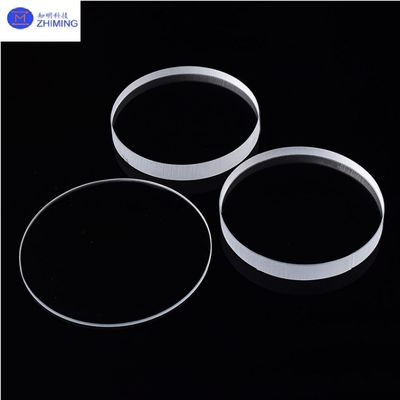

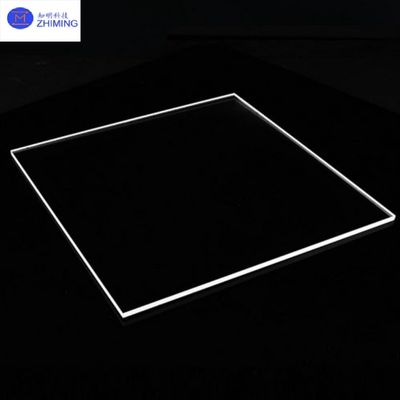

Anpassungsformen Quarz-Optikglasfenster Dicke 8,3 mm hoher Brechungsindex
Das optische Quarzfenster (Stärke 8,3 mm) ist aus hochreinem geschmolzenem Kieselsäure (SiO2) hergestellt und bietet eine außergewöhnliche optische Transparenz, thermische Stabilität und chemische Trägheit.für die Anwendungen in modernen Lasersystemen, Halbleiterfertigung und Vakuumbeobachtung, unterstützt dieses Produkt benutzerdefinierte Geometrien (kreisförmige, quadratische, unregelmäßige Formen) und komplexe Strukturen (Durchlöcher, Schieferkanten,Schaltflächen) für verschiedene Bedürfnisse der optischen IntegrationErgänzende Produkte sind Quarzprisma, Filter und Linsen.
Spezifikationen für Quarzoptikfenster (Stärke 8,3 mm)
| Parameter |
Wert/Beschreibung |
| Material |
Fusionssilikon |
| Stärke |
8.3 mm |
| Durchmesser/Größe |
Anpassbar |
| Oberflächenqualität |
60/40 oder besser |
| Übertragungsbereich |
190 nm ~ 2500 nm |
| Refraktionsindex (@587.6 nm) |
1.458 |
| Oberflächenflächigkeit |
λ/4 @ 632,8 nm |
| Parallelismus |
< 3 Arcmin |
| Beschichtungsmöglichkeiten |
AR-Beschichtung, reflektierende Beschichtung usw. |
Produkteigenschaften von Quarz-Optikfenstern (Stärke 8,3 mm)
1. Optische Leistung
- Breite Spektralübertragung: > 90% Übertragung im ultravioletten (1702500 nm) und infraroten (bis zu 3500 nm) Bereich, optimiert für UVVisNIRAnwendungen.
- Niedriges Streulicht: Erreicht eine flache Oberfläche von λ/10 (getestet mit Zygo-Interferometrie) und Ra < 1 nm (Atomkraftmikroskopie), wodurch Lichtstreuung und Verzerrung minimiert werden.
2. Wärmebeständigkeit
- Hochtemperaturbeständigkeit: Arbeitet kontinuierlich bei 1100°C und widersteht thermischem Schock (1100°C → Raumtemperatur ohne Riss).
- Ultra-Low CTE: thermischer Ausdehnungskoeffizient von 0,55 × 10−6/°C (25 × 300°C), der bei extremen thermischen Zyklen eine Dimensionsstabilität gewährleistet.
3. Mechanische und chemische Haltbarkeit
- Härte und Festigkeit: Mohs-Härte von 7 und Druckfestigkeit von 1100 MPa, widerstandsfähig gegen mechanische Abrieb und Hochdruckumgebungen.
- Chemische Beständigkeit: Unempfindlich gegen Säuren (außer HF) und organische Lösungsmittel, validiert in Halbleiter-Nass-Essverfahren und chemischen Dampfdeposition (CVD).
4- Oberflächenqualität
- Ultrapolierte Veredelung: Oberflächenrauheit <1 nm (Ra) und 40/20-Kratz-/Abgrabungs-Spezifikation, entscheidend für hochauflösende Bildgebung und Laseroptik.
Anwendungen von QuarzOptisches Fenster (Stärke 8,3 mm)
1Lasersysteme
· Laser-Ausgangsfenster: dienen als Schutzanwendungen für CO2-Lasern (10,6 μm) und ultraschnelle Laser (Femtosecond-Impulse), um thermische Linsen und Strahlverzerrungen abzubauen.
• UV-Laserschutz: Schutz empfindlicher Komponenten in Lithographie- und Mikrobearbeitungssystemen vor UV-induziertem Abbau.
2. Halbleiterherstellung
· Plasma-Beobachtungsfenster: ermöglichen die Echtzeitüberwachung von Plasma-Etsprozessen bei der Waferferfertigung, wobei die Vakuumintegrität und die optische Klarheit beibehalten werden.
· CVD-Kammer-Ansichtspunkte: Überwachen Sie die Einheitlichkeit der Dünnschichtdeposition und widerstehen Sie gleichzeitig korrosiven Nebenprodukten (z. B. SiCl4, NF3).
3. Vakuum und Hochstrahlungsumgebungen
· Synchrotronstrahlstrahlstrahlstrahlstrahlstrahlen (bis zu 35 keV) mit minimaler Absorption in Teilchenbeschleunigern und Freie-Elektronen-Lasern übertragen.
· Überwachung des Vakuumsystems: Sichtbarkeit in die Vakuumkammern ohne Beeinträchtigung der Druckintegrität.
- Ich weiß.
4- Analyseinstrumente.
· Spektrometerprobenfenster: Sicherstellung einer flachen Spektralantwort für die Raman-, FTIR- und UV-Vis-Spektroskopie zur Unterstützung der Materialcharakterisierung.
· XRD-Probenhalter: Beibehalten der kristallographischen Ausrichtung während der Diffraktionsanalyse.
5. Verteidigung und Luftfahrt
· Hyperschallfahrzeugfenster: Widerstand gegen thermische Gradienten von mehr als 1000°C/s und Strahlendosen von > 106 rad.
· Laserwaffensysteme: Schutz der optischen Zugkomponenten vor hochenergetischen Laserpulsen (100 kW ¥ 1 MW).
Dienstleistung der ZMSH
ZMSH Precision Optics ist auf Forschung und Entwicklung und Herstellung hochpräziser Quarzoptikkomponenten spezialisiert, wobei die Kernprodukte Quarzoptikfenster (insbesondere 8,3 mm dicke Varianten) umfassen.mit einem Durchmesser von, Filter und Linsen, alle aus hochreinem geschmolzenem Silizium für außergewöhnliche optische Transparenz, thermische Stabilität und chemische Trägheit. Sie bietet umfangreiche Anpassungsmöglichkeiten von standardmäßigen kreisförmigen/quadratischen Formen bis hin zu unregelmäßigen/komplexen Geometrien (mit Durchlöchern, abgeschrägten Kanten,∆ZMSH erfüllt verschiedene industrielle Bedürfnisse über Lasersysteme hinweg, Halbleitergeräte, Vakuumbeobachtung, analytische Instrumente und Anwendungen im Bereich Verteidigung/Luftfahrt. Die Dienstleistungen umfassen die Unterstützung des gesamten Lebenszyklus: von der kundenspezifischen Fertigung (CNC-Bearbeitung, Polieren, Beschichtung) bis zur Messtechnik (Flächenflächenprüfung, Übertragung),und schnelle Prototyping zur skalierbaren Massenproduktion, ergänzt durch technische Beratung zur Materialauswahl und Oberflächenbehandlung Optimierung zur optimalen Systemintegration.
