2 Zoll Quarz-Wafer Hochreiner Quarzglas-Wafer Ultrahohe Transmission

2 Zoll Quarz Wafer Hochreine geschmolzenen Silicium Wafer Ultra-hohe Übertragung

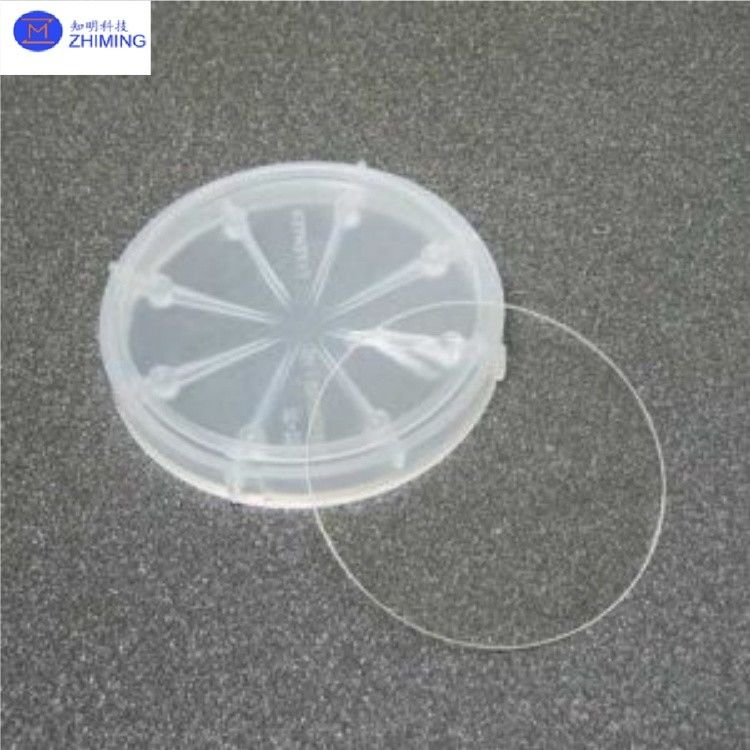

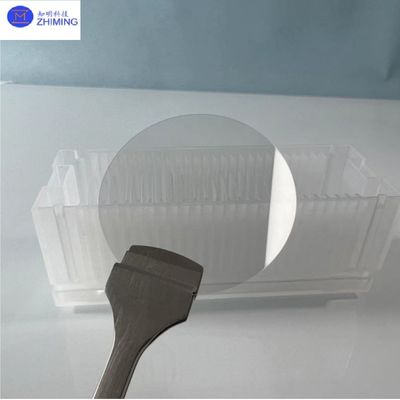

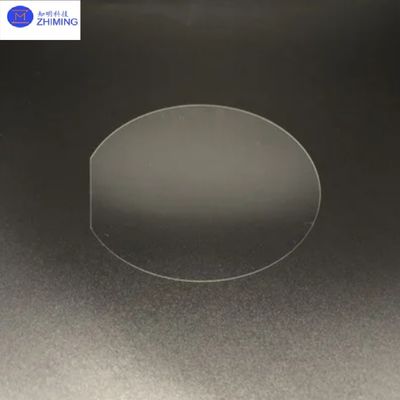

Die 2-Zoll-Quarzwafer ist ein hochleistungsfähiges Substratmaterial aus hochreinem synthetischem Quarz (Fused Silica) mit hervorragender optischer Transparenz.extrem geringer Wärmeausdehnungskoeffizient, und hervorragende chemische Stabilität. 2 Zoll Quarzwafer wird in High-End-Anwendungen wie Halbleiterherstellung, Optoelektronik, MEMS/NEMS und wissenschaftlicher Optik eingesetzt.als kritisches Grundmaterial für präzise optische Komponenten und mikroelektronische Geräte dient.

ZMSH ist spezialisiert auf Forschung und Entwicklung, Produktion und Anpassung von hochpräzisen Quarzwafern. Wir bieten maßgeschneiderte Lösungen, um die Anforderungen der Kunden für verschiedene Spezifikationen (z. B. Durchmesser, Dicke, Oberflächenbehandlung) mit Hilfe fortschrittlicher Verarbeitungstechniken wie Präzisionspolieren,Laserschneiden, und Beschichtung. Unsere Produkte gewährleisten eine außergewöhnliche Maßgenauigkeit (TTV ≤10μm) und Oberflächenqualität (Ra ≤5nm). Darüber hinaus bieten wir schnelle Prototypen für kleine Chargen und Massenproduktion an, um Kunden während des gesamten Entwicklungszyklus zu unterstützen.

Die Quarzwafer von ZMSH entsprechen streng den Industriestandards und eignen sich für raue industrielle Umgebungen (z. B. hohe Temperaturen, stark ätzende Bedingungen). Sie können auch mit optischen Beschichtungen wie Anti-Reflexion (AR) oder Infrarot (IR) -Verstärkung angepasst werden, um spezifische Anwendungsbedürfnisse zu erfüllen. Mit Hilfe der ausgereiften Produktionstechnologie und eines strengen Qualitätskontrollsystems sind wir bestrebt, unseren globalen Kunden leistungsfähige und sehr zuverlässige Quarzglaslösungen anzubieten.

Spezifikation für2 Zoll Quarz-Wafer

Hauptvorteile von 2 Zoll Quarz-Wafer

1. Material mit hoher Reinheit: Hergestellt aus synthetischem Quarz (Fused Silica) mit einer Reinheit von ≥ 99,99%, was eine überlegene optische und chemische Stabilität gewährleistet.

2. Ausgezeichnete thermische Stabilität: Niedriger thermischer Expansionskoeffizient (~ 0,55×10−6/°C) und hohe Temperaturbeständigkeit (Softening Point ~ 1665°C), geeignet für Hochtemperaturverfahren.

3. hohe optische Übertragung: Überlegene Lichtübertragung (> 90%) über UV- bis IR-Wellenlängen (190 nm ∼ 3500 nm).

4Aussergewöhnliche Flachheit: Niedrige Oberflächenrauheit (Ra ≤ 5 nm) und geringe Gesamttieckungsvariation (TTV ≤ 10 μm), die den Anforderungen der Präzisionslithographie und der Beschichtungsanwendungen entspricht.

5. Chemische Trägheit: Widerstandsfähig gegen starke Säuren (außer HF), Alkalien und organische Lösungsmittel, so dass es ideal für harte chemische Umgebungen geeignet ist.

Industrie Anwendungen von 2 Zoll Quarzwafer

Die 2-Zoll-Quarzwafer wird aufgrund ihrer hohen Reinheit, thermischen Stabilität und optischen Leistung in fortschrittlichen Technologiefeldern weit verbreitet.

(1)Herstellung von Halbleitern

· Substrate für Fotomasken: Als Grundmaterial für Photomasken bei der IC-Musterübertragung verwendet, die eine hohe Flachheit und geringe Defektquote erfordern.

· Träger für den Ätzprozess: dienen als Tray für die Waferbehandlung bei trockenen und nassen Ätzverfahren und bieten Korrosionsbeständigkeit, ohne die Prozessstabilität zu beeinträchtigen.

· CMP-Pads: Wird bei der Waferplanarisierung eingesetzt, um einheitliche Polierung zu gewährleisten und Oberflächenschäden zu minimieren.

· Ionenimplantationsschilde: Wirken als Barriere in Dopingprozessen und widerstehen hohen Temperaturen, ohne das Eindringen des Ionenstrahls zu beeinträchtigen.

(2)Optoelektronik und Lasertechnik

· Optische Filter und Fenster: Verwendet in UV-, sichtbaren und IR-optischen Systemen, wie zum Beispiel Laserschutzfenstern und Spektrometerkomponenten.

· Glasfaserkomponenten: dienen als Endverbindungen und WDM-Substrate, um einen geringen optischen Verlust und eine hohe Signalübertragungseffizienz zu gewährleisten.

· Hochleistungslaseroptik: Verwendet in CO2-Lasern und Femtosekundenlasersystemen als Spiegel und Linsen, bietet hohte Temperaturbeständigkeit und Laserschäden.

(3)MEMS/NEMS (mikro/nanoelektromechanische Systeme)

· Mikrosensor-Substrate: Verwendet in Drucksensoren und Beschleunigungsmessern, bietet hohe mechanische Festigkeit und thermische Stabilität.

· Mikrofluidische Chips: Wird in der biomedizinischen Detektion als Mikrokanalstruktur verwendet, wobei chemische Trägheit die Kontamination von Proben verhindert.

· Vorlagen für Nanodruck: Ermöglichen Sie eine hochpräzise Musterreplikation im Nanobereich.

Empfehlungen für Quarzdurchlöchrige Platten

ZMSH bietet kundenspezifische Bearbeitungsleistungen für Quarzplatten mit präzisen Durchlöchern an, die für Anwendungen in der Optik, Halbleiterverpackung und Sensoren geeignet sind. Unsere Produkte verfügen über hochgenaue Bohrungen, maßgeschneidertes Schneiden und Oberflächenbehandlung, die eine Dimensionstoleranz von ±0,01 mm gewährleisten. ZMSH bietet schnelles Prototyping und Massenproduktion, um die strengen Anforderungen für verschiedene Anwendungen zu erfüllen.
