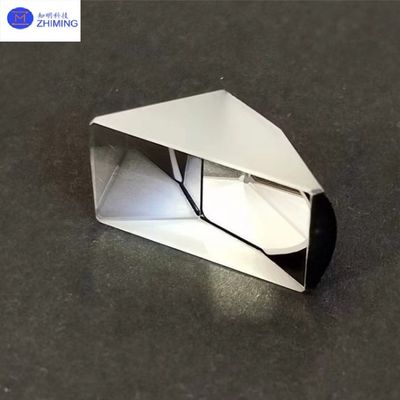

Optische Glasprisma aus Quarz, UV-Stufe, geschmolzenes Silizium, rechte Winkelprisma

Optische Glasprisma aus Quarz, UV-Stufe, geschmolzenes Silizium, rechte Winkelprisma

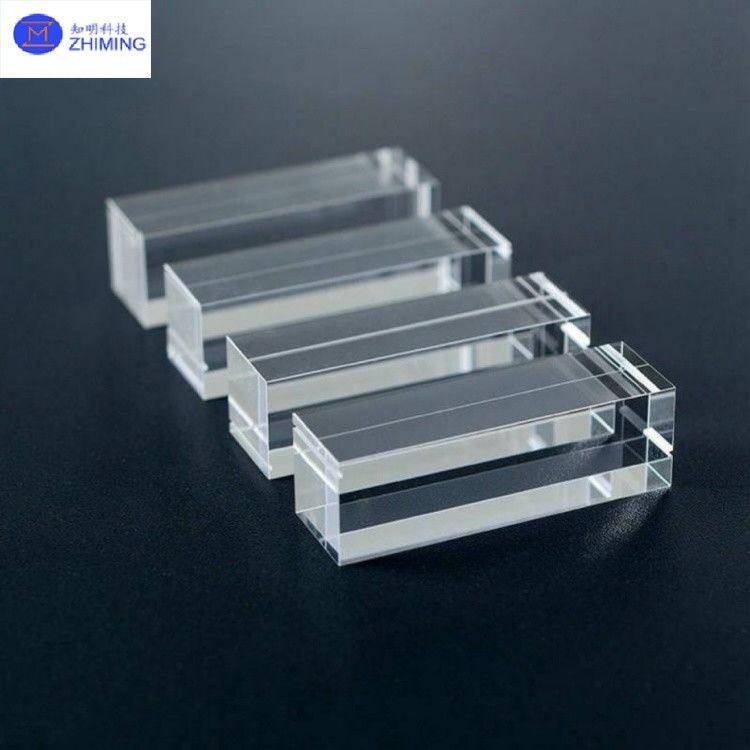

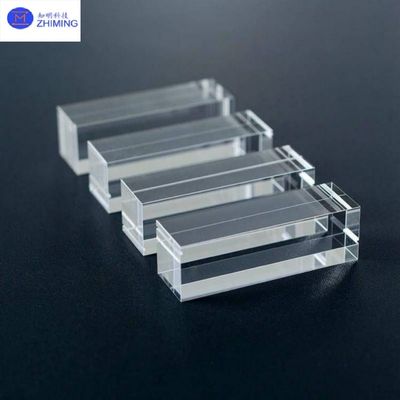

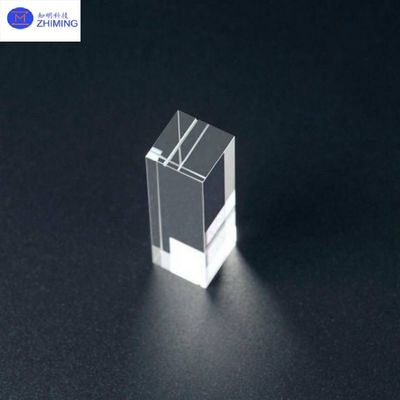

Quarzprisma sind optische Komponenten, die aus hochreinem geschmolzenem Siliziumdioxid (Siliciumdioxid, SiO2 ≥ 99,999%) durch Präzisionsschleifen, Polieren und Beschichtung hergestellt werden.Sie weisen eine extreme thermische Stabilität auf (von 200°C bis 1100°C), geringer thermischer Expansionskoeffizient (5,5×10−7/°C) und UV-IR-Vollspektrumübertragbarkeit (185~3500 nm). Zu den Hauptvorteilen gehören:

· Chemische Trägheit:Widerstandsfähig gegen starke Säuren (außer HF), Alkalien und organische Lösungsmittel, geeignet für ätzende Umgebungen.

· Optische Präzision:Oberflächenbildgenauigkeit λ/10@632,8 nm, Winkeltoleranz ±3 Bogensekunden.

· Verschiedene Formen:Rechteckige, fünfeckige, Tauben- und Dachprisma, die kundenspezifische Funktionen wie Strahlspaltung, Bildgebung und Lichtwegsverzerrung unterstützen.

ZMSH ist spezialisiert auf kundenspezifische Quarzprisma und bietet von der Konstruktion bis zur Serienfertigung Service.und Halbleiterherstellung, mit Unterstützung für die Anpassung auf der Grundlage von Zeichnungen und schnelle Lieferung kleiner Chargen (z. B. Abmessungen: Randlänge 3 ‰ 72,5 mm, Dicke 0,1 ‰ 5 mm).

Spezifikation fürQuarz-Prisma

Anmerkung: Maßgeschneiderte Beschichtungen (AR/HR/PBS) und Messberichte sind auf Anfrage erhältlich.

Hauptmerkmale derqQuartzprisma

1. Materialeigenschaften

- Ich weiß.

- Ich weiß.- Hohe Reinheit:SiO2 ≥ 99,999%, Verunreinigungen < 5 ppm, die eine geringe UV-Absorption (> 90% Durchlässigkeit bei 200 nm) gewährleisten.

- Hochtemperaturbeständigkeit:Kurzfristige Toleranz bis zu 1200°C, langfristige Betriebstabilität bei 800°C. Wärmeausdehnungskoeffizient 1/10 Standardglas.

2. Optische Leistung- Ich weiß.

- Übertragung:Die Messung ist in der Tabelle 1 nachstehend beschrieben.

- Niedrige Dispersion:Abbe-Zahl > 65, was die Spektralvergrößerung für hochpräzise Anwendungen minimiert.

3Mechanische Eigenschaften

- Druckfestigkeit:> 1000 MPa, widerstandsfähig gegen mechanische Stöße.

- Leichtgewicht:Dichte 2,2 g/cm3, 15% leichter als K9-Glas.

4. Oberflächenbehandlungen

- Ich weiß.

- Beschichtungsmöglichkeiten:Anti-reflektierende Beschichtungen (AR, R<0,5%@400~1600 nm), reflektierende Beschichtungen (Al/Ag, R>95%) und laserschädigungsbeständige Beschichtungen.

- Randentwurf:< 0,2 × 45° Schutzkammer zur Verringerung der Spannungskonzentration.

5. Formenvielfalt

- Rechteck-Prisma:Lichtbahnverzerrung von 90° oder 180°, verwendet in Periskopen und Autocollimatoren.

- Ich weiß.- Das Pentagonal Prisma:Bildverzerrung um 90° ohne Drehung, ideal für Laserfernmessgeräte.

- Ich weiß.- Taubenprisma:Verdoppelt den Drehwinkel des Einfalllichts, geeignet für Panoramasysteme.

- Das Dachprisma:Faltet Lichtwege um 90° zusammen, während Bilder umgekehrt werden, was üblicherweise in Teleskopen verwendet wird.

Hauptanwendungen vonqQuartzprisma

1. Optische Instrumente

· Spektroskopie:Dispersionsstoffe in Spektrophotometern und Raman-Spektrometern.

· Bildgebungssysteme:Übersetzung von Prismen in Mikroskopen und Teleskopen (z. B. Taubenprisma).

2- Lasertechnik.

· Strahlsteuerung:Laserresonatoren und Fernmessstrahlsteuerung (fünfeckige Prismen).

· Hochleistungsanwendungen:Die "Technologie" für die Berechnung der "Laserintensität" für die "Laserleistung" von "Laser" (Laser-Intensität) von 106 W/cm2 für Schneid-/Schweißsysteme.

3. Halbleiterherstellung

· Waferkontrolle:Fotolithographische Ausrüstung mit Ausrichtungsprismen.

· Verpackungstests:Infrarot-Wärmebild-Fensterprism.

4. Medizinische Geräte

· Endoskopische Bildgebung:Lenkprism in der medizinischen Glasfaser.

· Lasertherapie:Präzise Lichtleitung bei Augenchirurgie.

5Forschung und Industrie

· Quantenkommunikation:Lichtpfadfalten in Ein-Photonen-Detektoren.

· Luft- und RaumfahrtUV-Bildgebungsprismen in der Fernerkundung durch Satelliten.

Dienstleistungen der ZMSH

ZMSH konzentriert sich auf die tiefe Anpassung von Quarzprismen und bietet End-to-End-Dienstleistungen von der optischen Konstruktion bis zur Massenproduktion.Abmessungen (3 ̇72.5 mm Randlänge), Winkeltoleranzen (±3 Bogensekunden) und Funktionsanforderungen (z. B. laserschadensbeständige Beschichtungen, Brechungsindex).mit einer Breite von mehr als 30 mm, jedoch nicht mehr als 30 mm.
