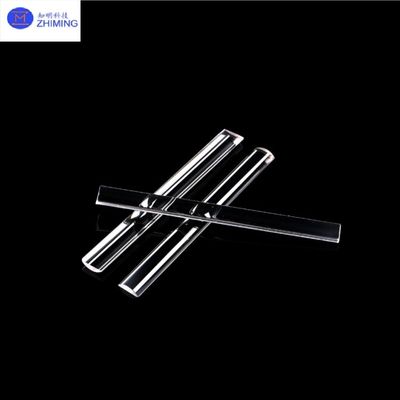

Quarzkapillarrohre großer Durchmesser / kleiner Innendurchmesser 99,999% reines SiO2

​​Quarz-Kapillarröhrchen Großer Durchmesser/Kleiner Innendurchmesser 99,999 % reines SiO₂

Quarz-Kapillarröhrchen sind präzisionsgefertigte Mikroröhrchen, die aus hochreinem Quarzglas (Siliziumdioxid, SiO₂) unter Verwendung fortschrittlicher Rohrziehtechnologie hergestellt werden. Sie sind sowohl mit großem Durchmesser (Außendurchmesser ≥1 mm) als auch mit kleinem Durchmesser (Innendurchmesser bis zu 1 μm) erhältlich. Kernvorteile sind: ​​Extreme Temperaturbeständigkeit​​: Kurzzeitige Toleranz bis zu 400°C, Langzeitstabilität bei 300–360°C; ​​Chemische Inertheit​​: Beständig gegen starke Säuren (außer HF), Laugen und organische Lösungsmittel, ideal für korrosive Umgebungen; ​​Optische Transparenz​​: Volle UV- bis IR-Transmission (185–3500 nm), geeignet für spektroskopische Analysen; ​​Mechanische Leistung​​: Zugfestigkeit >600 kpsi, kombiniert Steifigkeit mit Flexibilität (wickelbar). ​​ZMSH​​ ist auf kundenspezifische Produktion spezialisiert und bietet End-to-End-Dienstleistungen von der Konstruktion und Herstellung bis zur Prüfung. Anwendungen umfassen Gaschromatographie, mikrofluidische Chips und medizinische Geräte, mit Unterstützung für kundenspezifische Zeichnungen und schnelle Lieferung in kleinen Chargen.

Spezifikation für Quarz-Kapillaren

Hauptmerkmale von Quarz-Kapillaren

1. ​​Chemische Stabilität​​

· Breite pH-Beständigkeit (1–14), überlegene HF-Korrosionsbeständigkeit im Vergleich zu Metallen und Keramiken.

· Oberflächeninertheit minimiert die Probenadsorption, entscheidend für die Spurenanalyse.

​​2. Thermische Stabilität​​

· Extrem niedriger Wärmeausdehnungskoeffizient (5,5×10⁻⁷/°C), widersteht Temperaturschocks (-200–1100°C).

· Kein Erweichen oder Verformen bei hohen Temperaturen, kompatibel mit CVD und Laserbearbeitung.

​​3. Mechanische Leistung​​

​​· Zugfestigkeit​​: >600 kpsi (Optube-Serie);

· ​​Flexibilität​​: Polyimidbeschichtung ermöglicht Biegeradien bis in den Millimeterbereich.

4. ​​Optische Leistung​​

· UV: ≥90 % Transmission bei 185 nm; sichtbar: ≥95 %; IR: ≥85 % bei 3500 nm.

· Geringe Lichtstreuung für hochpräzise optische Sensorik und Bildgebung.

​​5. Dimensionsvielfalt​​

​​· Kleiner Durchmesser​​: Innendurchmesser 1–2500 μm, Wandstärke 10–1000 μm, ±0,5 % Toleranz;

​​· Großer Durchmesser​​: Außendurchmesser bis zu 3500 μm, Länge 5000 m, unterstützt die Anpassung der Wandstärke.

​​6. Oberflächenbehandlungen​​

· Polyimidbeschichtung (400°C), Metallbeschichtung (Gold/Nickel), hydrophobe/hydrophile Modifikationen.

Hauptanwendungen von Quarz-Kapillaren

1. Analytische Instrumente​​

​​- Gaschromatographie (GC)​​: Säulenträger zur Trennung komplexer organischer Stoffe (z. B. Kohlenwasserstoffe, Schadstoffe);

​​- Kapillarelektrophorese (CE)​​: Hochauflösende Trennung von Biomolekülen (DNA, Proteine).

2. ​​Mikrofluidik​​

- Mikroreaktoren und Zellsortierchips zur Flüssigkeitskontrolle im Mikrolitermaßstab (Arzneimittelverabreichung, Einzelzellanalyse).

3. ​​Medizinische Geräte​​

​​- Minimalinvasive Chirurgie​​: Endoskopische Katheter für Echtzeit-Bildgebung und Gewebeentnahme;

​​- In-vitro-Diagnostik (IVD)​​: Flüssigbiopsie-Chips für den hochempfindlichen Nachweis von Biomarkern.

4. ​​Industrielle Fertigung​​

- ​​Laserbearbeitung​​: Optische Fenster für Faserlaser, Hochleistungs-Laserübertragung;

​​- Halbleiter​​: Hochtemperatur-Beobachtungsfenster in Wafer-Ätzanlagen.

5. ​​Forschung & Entwicklung​​

- ​​Nanofluidik​​: Innendurchmesser unter 1 μm für den Nachweis einzelner Moleküle;

​​- Optische Sensorik​​: Auf evaneszenten Wellen basierende chemische/biologische Sensoren.

Dienstleistungen von ZMSH

​​ZMSH​​ konzentriert sich auf die tiefgreifende Anpassung von Quarz-Kapillarröhrchen und bietet Full-Chain-Dienstleistungen von der Rohstoffauswahl bis zur Auslieferung des Endprodukts. Kunden können Parameter wie die folgenden angeben:

Innendurchmesser (mindestens 1 μm), Außendurchmesser (maximal 3500 μm), Länge (bis zu 5000 m);

Sonderfunktionen: Gradientenbrechungsindex, laserbeständige Beschichtungen;

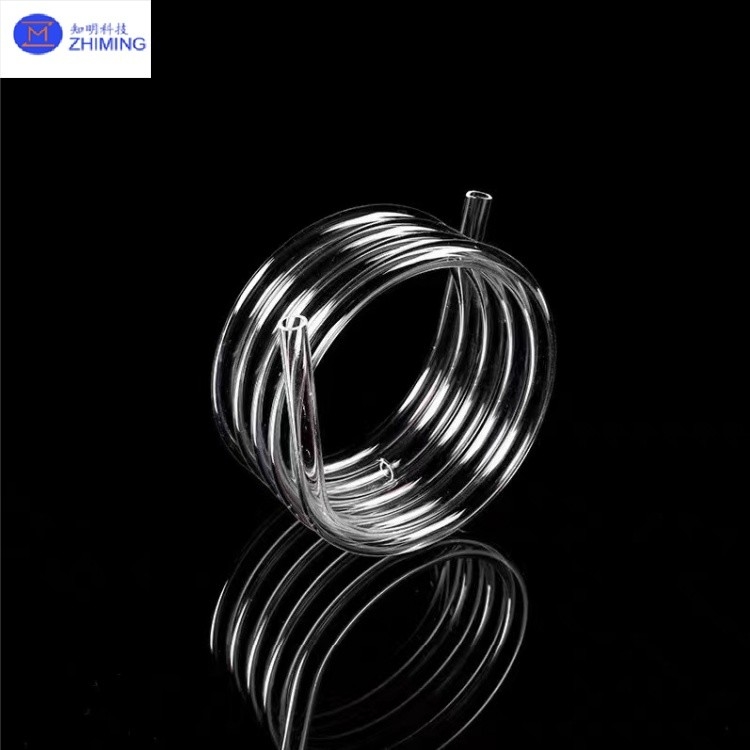

Nicht standardmäßige Formen (spiralförmig, gegabelt) und Hybridmaterialien (Quarz-Metall-Verbundwerkstoffe).

​​Fähigkeiten​​:

Präzises Rohrziehen und CNC-Bearbeitung für eine Dimensionskontrolle von ±0,03 mm;

Umfassende Testberichte (Transmission, Wärmeausdehnung) und Anwendungsoptimierung;

Unterstützung für Prototypen und Massenproduktion, die Hersteller von Halbleiterausrüstungen, Unternehmen der optischen Kommunikation und Forschungseinrichtungen bedient.
