Kundenspezifische Quarzoptikfenster unregelmäßiger Form JGS1 / JGS2 / BF33 Güte

Anpassung von Quarz-Optikfenstern mit unregelmäßiger Form JGS1/JGS2/BF33

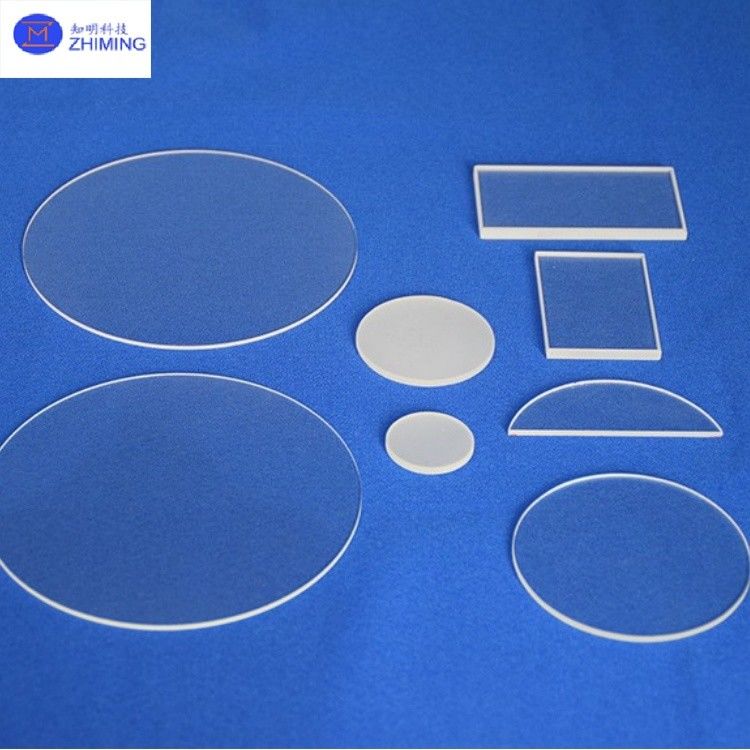

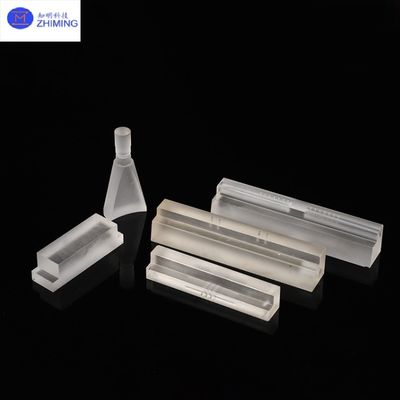

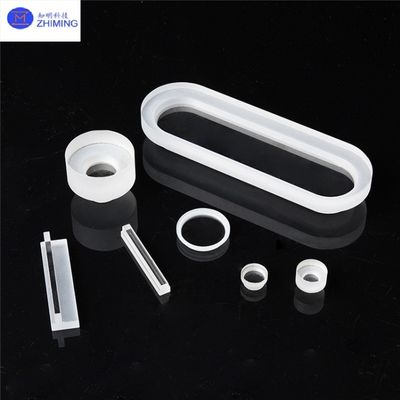

Individuell angepasste unregelmäßige Quarz-Optikfenster werden aus hochreinem Siliziumdioxid (SiO2) hergestellt,Konstruktionen, die auf komplexe Anforderungen an optische Systeme abzielen, indem traditionelle geometrische Einschränkungen durchbrochen werden (e.z.B. kreisförmige/quadratische Formate). Diese Fenster unterstützen nicht-standardmäßige Formen wie Ellipsen, Polygone und frei-Form-Kurven. Zu den wichtigsten Vorteilen gehören die hohe Temperaturbeständigkeit (1.100°C kontinuierlicher Einsatz), der geringe thermische Ausdehnungskoeffizient (5.5×10−7/°C), die Breitbandtransparenz (185~3.500 nm) und die chemische Trägheit.Sie sind ideal für extreme Umgebungen in präzisen optischen Geräten. ZMSH ist spezialisiert auf die kundenspezifische Fertigung für den vollen Zyklus und bietet von der Konstruktion bis zur Lieferung Serviceleistungen für hochwertige Branchen wie Halbleiter, Lasertechnologie und Luftfahrt.

Spezifikation fürUnregelmäßig geformte Quarzglasfenster

Schlüsselmerkmale derUnregelmäßig geformte Quarzglasfenster

1Geometrische Anpassung

Unterstützt nicht-standardmäßige Geometrien (Ellipsen, Rechtecke, Sechsecken, Sterne) mit einer Mindestverarbeitungsgröße von 0,1 mm und ±0,02 mm Toleranz.

Ermöglicht spezialisierte optische Designs, einschließlich asymmetrischer Systeme und mikrofluidischen Chipfenstern.

2. Hochtemperaturleistung

Erweichtungspunkt: 1.730°C; langfristige Betriebstabilität bis 1.100°C; kurzfristige Toleranz bis 1.450°C bei schnellerem Wärmezyklus.

3. Chemische Stabilität

Widerstandsfähig gegen starke Säuren (ohne HF) mit einer 30-mal höheren Säurebeständigkeit als Keramik und 150-mal höherer als Edelstahl.

4. Optische Eigenschaften

Übertragbarkeit: ≥93% im sichtbaren Bereich, ≥90% im UV-Bereich (185 nm) und ≥85% im IR-Bereich (3,500 nm).

Spektral Abdeckung: Drei Materialstufen (JGS1/JGS2/JGS3) für UV- bis IR-Anwendungen.

5. Mechanische Eigenschaften

Mohs-Härte: 5,5 ̊6.5• Druckfestigkeit: 1.100 MPa; Biegefestigkeit: 67 MPa.

6. Oberflächenbehandlungen

Maßgeschneiderte Beschichtungen: antireflektierende (AR), reflektierende, hydrophobe und laserschädigungsbeständige Filme.

Hauptanwendungen vonUnregelmäßig geformte Quarzglasfenster

1. Halbleiterherstellung: Asymmetrische Beobachtungsfenster in Wafer-Essgeräten für Hochtemperatur-CVD-Prozesse.

2. Lasersysteme: Maßgeschneiderte Strahlformkomponenten (z. B. ringförmige/sektorförmige Ausgänge) für Hochleistungslaser.

3. Luft- und Raumfahrt: Mehrfache Infrarot-Sensorenfenster für Vakuum- und Wärmezyklusumgebungen.

4. Medizinische Geräte: Kleine unregelmäßige Fenster in Endoskopen zur Bildgebung von geschwungenen Rohren.

5. Erneuerbare Energien: Optimierte Lichtgewinnungssubstrate für Solarzellen.

Dienstleistungen der ZMSH

ZMSH bietet End-to-End-Lösungen für unregelmäßige optische Quarzfenster, darunter: Konstruktionsanpassungen: Die Kunden geben die Formen (Ellipsen, Polygone, Gradientdicke), Abmessungen (mindestens 0,1 × 0,1 mm) und Funktionsanforderungen (z. B. Laserschadbeständigkeit,Strahlungsbeschichtungen). Präzisionsbearbeitung: Verwendung fortschrittlicher CNC- und Laserschneidetechnologien zur Gewährleistung einer Präzision auf Mikronebene und einer Dimensionsstabilität für komplexe Geometrien. Leistungsprüfung: Bereitstellung umfassender optischer Berichte (Übertragbarkeit, thermische Expansion) und anwendungsspezifischen Empfehlungen (z. B. vakuumkompatible Dichtungsentwürfe).
