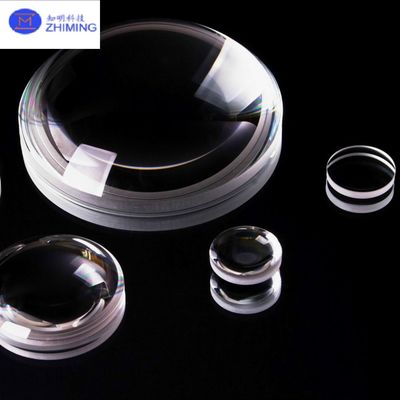

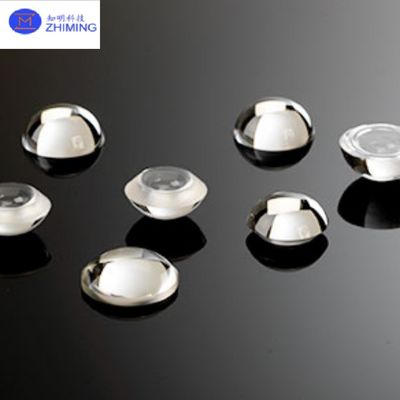

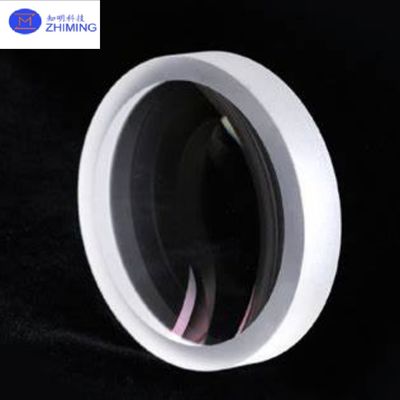

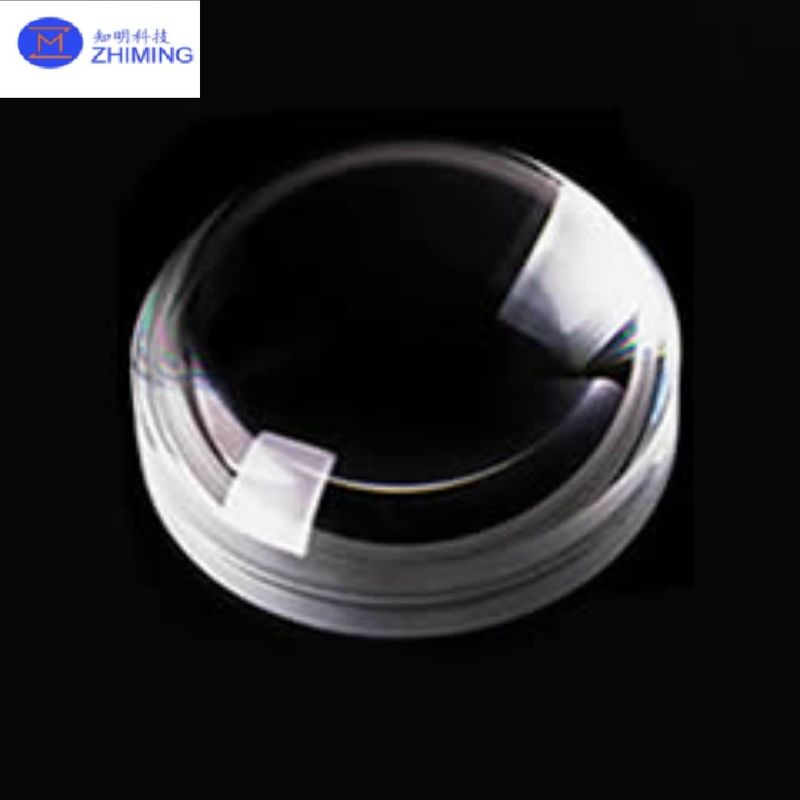

Sapphire Optical Lens Hochauflösung Härte Mehrmaß angepasst

Optische Linsen aus Saphir mit hoher Härte und Anpassung an verschiedene Größen


Saphir-Optiklinsen sind der Goldstandard für Hochleistungsoptik und verbinden unvergleichliche Haltbarkeit mit außergewöhnlicher optischer Klarheit.999% reines Einkristall-Aluminiumoxid (Al2O3), bieten diese Linsen eine Mohs-9-Härte (nach dem Diamanten) und beibehalten dabei >85% der Lichtübertragung von UV bis mittlere IR-Wellenlängen (250-5000 nm).Saphirlinsen sind praktisch kratzfest, chemisch inert und extremen Temperaturen standhalten (-200°C bis +1900°C) ­ so unentbehrlich für Luft- und Raumfahrt, Verteidigung, industrielle Laser,und wissenschaftliche Instrumentenanwendungen.
Unser Präzisions-Fertigungsprozess kombiniert die CNC-Bearbeitung von Diamantwerkzeugen mit einer Subnanometerpolierung, um Linsen mit:

• Oberflächenrauheit < 5Å RMS (nahezu atomare Glattigkeit)
• Wellenfrontverzerrung < λ/10 @ 632,8 nm
• Zentrierungsgenauigkeit < 1 Bogenminute

Diese Objektive sind in Durchmessern von 1 mm bis 300 mm mit anpassbaren Krümmungen erhältlich. Sie überschreiten die Grenzen dessen, was in optischen Systemen in rauen Umgebungen möglich ist.


Wichtige Merkmale der Saphirlinsen


1. Saphir-Linsen bietenExtreme Umweltschutzfestigkeit

• Thermische Stoßstabilität (ΔT > 1000°C)
• Strahlungsfest (widersteht > 106 Gy-Gamma)
• Unempfindlich gegen Säuren/Alkalien (außer HF)

2.Saphir Linsen bietenOptische Leistung

• Breitband-AR-Beschichtungsmöglichkeiten (Ravg < 0,2% pro Oberfläche)
• Niedrige Zweibrückung (< 5 nm/cm)
• Homogenität Δn < 5 × 10−6

3.Saphir Linsen bietenMechanische Überlegenheit

• Knöchelhärte 2000 kg/mm2
• Druckfestigkeit 2,1 GPa
• Dichte 3,98 g/cm3

4.Saphir Linsen bietenPräzisionsfertigung

• Durchmesser Toleranz ± 0,005 mm
• Mitteldicke ±0,01 mm
• Oberflächenunregelmäßigkeit < 0,1 μm

Anwendungen von Saphirlinsen


1.Saphir-Linsen inVerteidigung und Luftfahrt

• Laserwaffensystemoptik
• Kuppeln für Raketensucher
• Sternverfolgungsgeräte für Raumfahrzeuge


2.Saphir-Linsen inIndustrielle Laser

• Hochleistungslaserfokussierungsgläser mit CO2
• mit einer Leistung von mehr als 1000 W
• Laserschneiderstrahllieferung

3.Saphir-Linsen inWissenschaftliche Instrumente

• Ziele der Raman-Spektroskopie
• Synchrotronstrahllinieoptik
• mit einem Durchmesser von mehr als 20 mm

4.Saphir-Linsen inMedizintechnik

• Handstücke für Laserchirurgie
• Endoskopoptik für Bildgebung
• Ophtalmische Diagnosegeräte

Spezifikationen




Standardgrößen:

• Durchmesser: 3 mm, 5 mm, 10 mm, 25 mm, 50 mm, 100 mm
• Radiusoptionen: Fläche, R5mm bis R5000mm
• Stärke: 0,5 mm bis 50 mm

Beschichtungsmöglichkeiten:

• UV-AR: 250 bis 400 nm (R < 0,5%)
• VIS-AR: 400-700 nm (R<0,2%)
• NIR-AR: 700-1100 nm (R<0,3%)
• MWIR-AR: 3-5 μm (R<1,0%)
