Saphir-Rohrlänge 50,8 mm Druckbeständig individuell angepasst Größe Einzelkristall Al2O3

Saphirrohrlänge 50,8 mm druckbeständig kundenspezifische Größe Einkristall Al2O3

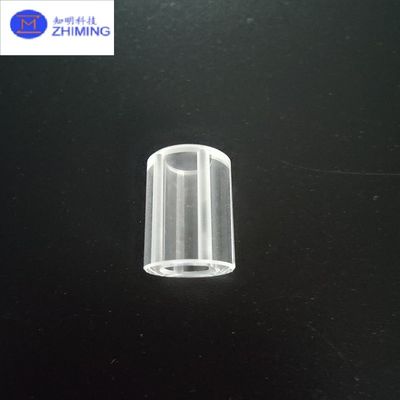

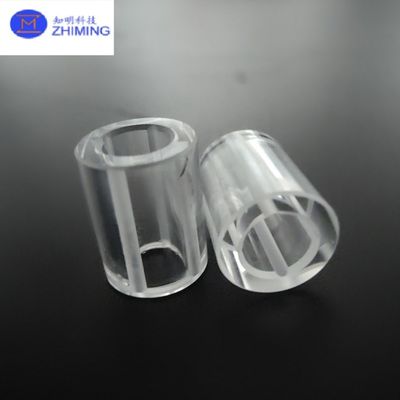

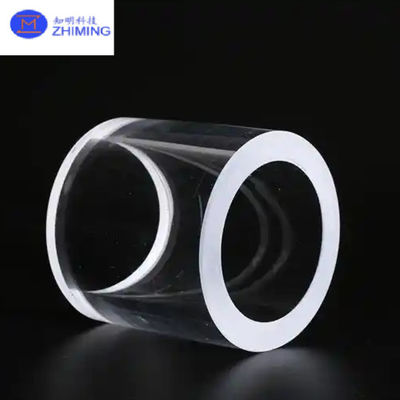

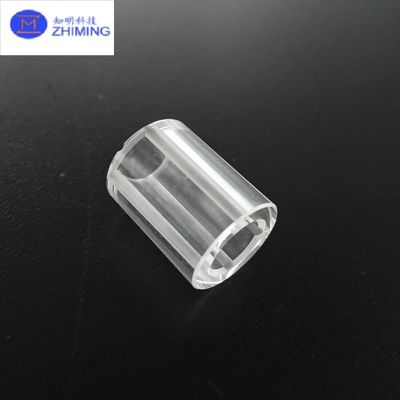

Unsere druckbeständigen Saphirrohre aus Einkristall Al₂O₃ sind für extreme Umgebungen konzipiert, die eine hohe Druckbeständigkeit, optische Klarheit und chemische Inertheit erfordern. Erhältlich in einem Standarddurchmesser von 2 Zoll (50,8 mm) mit anpassbaren Längen und Wandstärken, werden diese Rohre unter Verwendung von Premium-Qualitäts α-Al₂O₃-Kristallen durch die Kyropoulos- (KY) oder Edge-defined Film-fed Growth- (EFG) Methoden hergestellt. Mit einer Berstdruckfestigkeit von bis zu 10.000 psi (abhängig von der Wandstärke) und thermischer Stabilität von -200 °C bis 1.800 °C sind sie ideal für Hochdruck-Sichtfenster, Halbleiterverarbeitung und Verteidigungsanwendungen.
Wesentliche Vorteile gegenüber Quarz oder polykristallinem Aluminiumoxid:
✔ 3-mal höhere mechanische Festigkeit (Biegefestigkeit: 600-800 MPa)
✔ Überlegene Temperaturwechselbeständigkeit (ΔT >500 °C)
✔ Keine Ausgasung in Vakuum-/UHV-Umgebungen
✔ Kundenspezifisches optisches Polieren (Ra <0,02 μm) für Laser-Transparenz


Hauptmerkmale von Saphirrohren


1. Saphirrohr Druckbeständigkeit

• Berstdruck: 5.000–10.000 psi (variiert je nach WT)
• Sicherer Betriebsdruck: 30–50 % des Berstdrucks
• Hydrostatisch geprüft: Jedes Rohr ist auf das 1,5-fache des Betriebsdrucks zertifiziert
•


2.Saphirrohr Materialexzellenz

• Einkristall α-Al₂O₃: C-Achsen- (0001) Ausrichtung Standard
• Reinheit: >99,995 % (4N5) mit <10 Defekten/cm²
• Dichte: 3,98 g/cm³


3. Saphirrohr Thermische Leistung

• Max. Temperatur: 1.800 °C (inert), 1.200 °C (oxidierend)
• Wärmeleitfähigkeit: 35 W/m·K bei 25 °C
• CTE: 5,3 × 10⁻⁶/°C (25–500 °C)


4. Saphirrohr Optische Klarheit

• Transmission: >85 % (200–5.500 nm)
• Oberflächenbearbeitungsoptionen:
  • Standardpolitur: Ra <0,02 μm
  • Laserpolitur: Ra <0,005 μm


5. Anpassung

• Durchmesser: 2" Standard (50,8 mm), andere Größen 0,5–8"
• Wandstärke: 0,04–1,0" (1–25 mm)
• Länge: Bis zu 60" (1.500 mm)
• Beschichtungen: AR/HR/DLC verfügbar

Anwendungen von Saphirrohren


1. Hochdrucksysteme

• Öl-/Gas-Downhole-Sensoren: Hält >5.000 psi bei 300 °C stand
• Reaktoren für überkritische Fluide: Korrosionsbeständig gegen CO₂/H₂S

2. Halbleiter & Vakuum

• Plasmaätzlinien: Erosionsbeständig für SiC/GaN-Verarbeitung
• MBE/UHV-Sichtfenster: Keine Ausgasung bei 10⁻¹⁰ Torr

3. Verteidigung & Luft- und Raumfahrt

• Raketenkuppel-Prototypen: Hypergeschwindigkeits-Schlagfestigkeit
• Tiefsee-ROV-Leuchten: 10.000 m Druckfestigkeit (1.100 atm)

4. Wissenschaftliche Forschung

• Diamantambosszellen-Komponenten: Für >1M atm Experimente
• Fusionsreaktor-Diagnostik: Neutronenstrahlungstolerant

5. Industrieller Prozess

• Hochdruck-Brennerrohre: Für 1.500 °C Verbrennung
• Chemische Injektionssonden: Beständig gegen HF/H₃PO₄

Spezifikationen

FAQ

Q1: Wie beeinflusst die Wandstärke die Druckfestigkeit?

• 0,1" WT: ~3.000 psi Betriebsdruck
• 0,25" WT: ~7.500 psi Betriebsdruck
• 0,4" WT: ~10.000 psi Berstdruck

Q2: Wie lange dauert die Vorlaufzeit für kundenspezifische Größen?

• Standard 2" Rohre: 4 Wochen
• Kundenspezifische WT/Länge: 6–8 Wochen
• Beschichtet/mit Gewinde: +2 Wochen

Q3: Wie vergleicht sich Saphir mit Quarz in Bezug auf den Druck?


Q4: Können Saphirrohre repariert werden, wenn sie Risse aufweisen?
Nein – Einkristall-Saphir kann nicht geschweißt/repariert werden.
