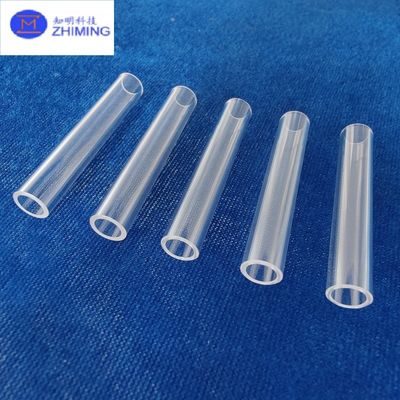

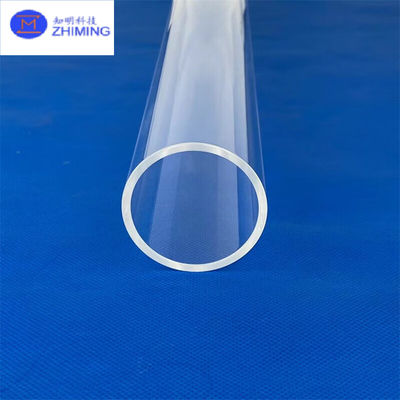

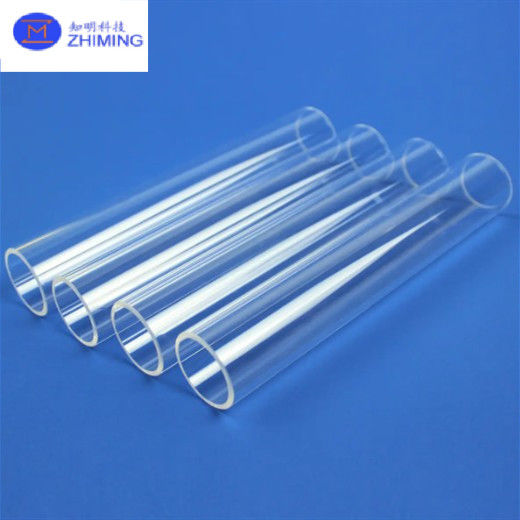

Anpassungsfähige Saphirröhrchen KY-Methode, 4 " poliert ohne Kratzer Hohe Härte

Anpassungsfähige Saphirröhrchen KY-Methode, 10 mm ≈ 100 mm poliert

Unsere in KY angebauten Saphirröhren stellen die Spitze der hochleistungsfähigen Keramikröhrenlösungen dar, die außergewöhnliche Materialeigenschaften mit Präzisionstechnik kombinieren.Diese Einkristall α-Al2O3-Röhren sind speziell für Anwendungen mit hoher Reinheit konzipiertDie Wachstumsmethode von Kyropoulos (KY) gewährleistet eine überlegene kristalline Struktur im Vergleich zu alternativen Herstellungstechniken.Während unser proprietäres Polierverfahren Oberflächenveredelungen liefert, die den strengsten optischen Anforderungen entsprechen (Ra < 00,02 μm).

Diese Rohre übertreffen herkömmliche Materialien wie Quarz und polykristallines Aluminiumoxid in mehreren Parametern: mit einer Mohs-Härte von 9 (nach dem Diamanten),Sie weisen eine 3-mal größere mechanische Festigkeit auf als Quarz.Der thermische Stabilitätsbereich (-200°C bis 1.800°C) übertrifft die meisten Ingenieurkeramikprodukte, und ihre chemische Trägheit macht sie ideal für korrosive Umgebungen.Die Kombination dieser Eigenschaften macht unsere Saphirröhrchen für fortschrittliche Anwendungen in der Halbleiterverarbeitung unverzichtbar., Hochleistungslasersysteme, wissenschaftliche Instrumente und industrielle Hochtemperaturverfahren.

Wesentliche Merkmale von Saphirröhren

1. Materiale Exzellenz

• Kristalline Perfektion: > 99,99% reine α-Al2O3-Einkristallstruktur mit kontrollierter C-Achsenorientierung
• Niedrige Defektdichte: < 10 Defekte/cm2 gemessen durch Ätzergrubeprüfung (ASTM F47)
• Optische Homogenität: Δn <5×10−6 über die gesamte Rohrlänge

2. Präzisionsfertigung

• Abmessungskontrolle: ID/OD-Toleranzen bis ±0,01 mm für kritische Anwendungen
• Längenkapazität: bis zu 500 mm in Einzelkristallform (weitere Längen durch spezielle Bindung)

3. Wärmeeffizienz

• Wärmeleitfähigkeit: 35 W/m·K bei 25 °C (6x höher als Quarz)
• Thermische Ausdehnung: 5,3×10−6/K (25-500°C), entspricht vielen Metalllegierungen
• Wärmeschlagfestigkeit: Widerstandsfähigkeit ΔT > 500°C (Wasserdämpfungstest nach ASTM C1525)

4. Mechanische Eigenschaften

• Biegfestigkeit: 600-800 MPa (3-Punkte-Bieg, ASTM C1161)
• Druckfestigkeit: > 2 GPa
• Young-Modul: 400 GPa

5. Optische Eigenschaften

• Breitbandübertragung
• Birefringenz: < 5 nm/cm (kompensiert für Laseranwendungen)

Anwendungen von Saphirröhren

1Weiterentwickelte Lasersysteme

• Laser-Gewinn-Medienröhren: Für Excimer-, CO2- und Glasfaserlaser mit geringem optischen Verlust
• Beam Delivery Components: Laser-Düsen-Liner, die 10 kW+ Leistungsdichten widerstehen
• Nichtlineare Optik: Frequenzumwandlungskristalle zur Erzeugung von UV-Strahlen

2. Halbleiterherstellung

• CVD-Reaktorkomponenten: Auskleidungen für SiC- und GaN-Epitaxialwachstumssysteme
• Plasma-Etch-Schilde: Erosionsbeständige Komponenten für dielektrische Ätzer
• Ionenimplantation: Beamline-Komponenten mit minimaler Partikelproduktion

3. Hochtemperaturindustrie

• Thermische Prozessröhren: Für Wachstumsöfen für Saphirkristalle (bis zu 2100 °C)
• Verarbeitung von geschmolzenem Metall: Thermocouple-Schutzrohre für die Verarbeitung von Aluminium/Superlegierung
• Verbrennungsanalyse: Flammenröhren für Prüfstände für Turbinenmotoren

4. Wissenschaftliche Instrumente

• Synchrotronstrahllinien: Röntgenfenster und Monochromatorkomponenten
• Kryogene Systeme: Niedertemperaturprobenhalter (Kompatibilität mit 4K)
• Hochdruckzellen: Diamantzellkomponenten für die Forschung über > 100 GPa

5. Medizintechnik

• Chirurgische Laserabgabe: Endoskopische Komponenten für Holmium-/YAG-Systeme
• Diagnosegeräte: mit MRT-Kompatibilität kompatible Sensorgehäuse
• Zahnhandstücke: Sterilisierbare Lagerbestandteile

Häufig gestellte Fragen

F1: Was sind die Grenzen der in KY angebauten Saphirröhrchen im Vergleich zu EFG?

Während KY-Wachstum hervorragende optische Qualitätskristalle erzeugt, hat es zwei Hauptbeschränkungen:

1. Längenbeschränkung: Die maximale Einzelkristalllänge beträgt typischerweise 500 mm aufgrund der thermischen Gradientenbeschränkungen im Wachstumsprozess
2. Wachstumsstreuungen: Für ultra-hohe Präzisionsoptiken können charakteristische Wachstumslinien eine zusätzliche Polierung erfordern

F2:Welche Verpackungsnormen gelten?

Wir verwenden Luft- und Raumfahrtverpackungen:

1. Primär: Vakuumversiegelte Säcke für Reinräume der Klasse 100
2. Sekundär: Sondertransitkästen mit Schaumstoffisolierung
