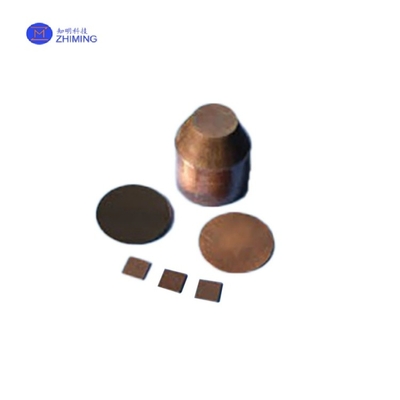

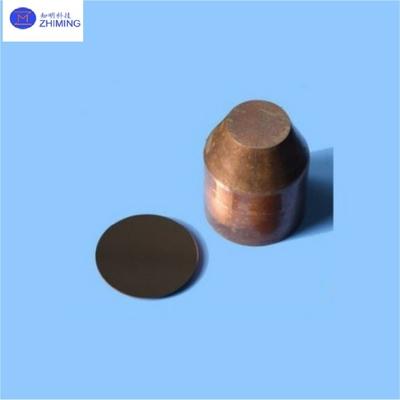

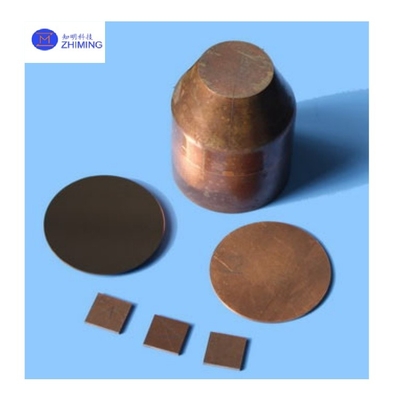

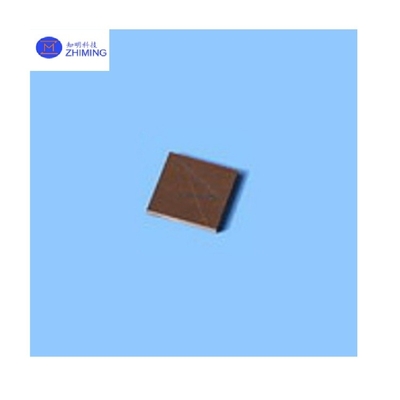

Kupfer Einkristall Substrat Reinheit 99,99% 5x5x0,5/1mm 10x10x0,5/1mm 20x20x0,5/1mm individuell

Ich bin online Chat Jetzt

Kupfer Einkristall Substrat Reinheit 99,99% 5x5x0,5/1mm 10x10x0,5/1mm 20x20x0,5/1mm individuell

Copper Single Crystal Substrate Purity 99.99% 5x5x0.5/1mm 10x10x0.5/1mm 20x20x0.5/1mm Custom
Copper Single Crystal Substrate Purity 99.99% 5x5x0.5/1mm 10x10x0.5/1mm 20x20x0.5/1mm Custom Copper Single Crystal Substrate Purity 99.99% 5x5x0.5/1mm 10x10x0.5/1mm 20x20x0.5/1mm Custom Copper Single Crystal Substrate Purity 99.99% 5x5x0.5/1mm 10x10x0.5/1mm 20x20x0.5/1mm Custom Copper Single Crystal Substrate Purity 99.99% 5x5x0.5/1mm 10x10x0.5/1mm 20x20x0.5/1mm Custom

Großes Bild :  Kupfer Einkristall Substrat Reinheit 99,99% 5x5x0,5/1mm 10x10x0,5/1mm 20x20x0,5/1mm individuell

Produktdetails:
Herkunftsort: China
Markenname: ZMSH
Zertifizierung: rohs
Modellnummer: Kupfer-Einkristall-Substrate
Zahlung und Versand AGB:
Lieferzeit: 2-4 Wochen
Zahlungsbedingungen: T/T
Ausführliche Produkt-Beschreibung
Materialien: Kupfer Einzelkristall Größe: 10 × 3, 10 × 5, 10 × 10, 15 × 15, 20 × 15, 20 × 20
Reinheit: > 4N Dichte: Dx=8,989(g/cm3);Dm=8,95(g/cm3)
Arbeitstemperatur: 1083 °C Kristallrichtung: Die Kommission hat die Kommission aufgefordert, die folgenden Maßnahmen zu treffen:
Toleranz: ±0.5° Stärke: 0.5 mm, 1.0 mm
Polstert: ssp oder dsp Oberflächenrauheit: Ra<5 nm ((5×5μm)
Anwendung: Unterlagen für elektronische Schaltungen
Hervorheben:

PCB Kupfer Einzelkristall Substrate

,

Anpassung Größe Kupfer Einzelkristall Substrate


Beschreibung des Produkts

Kupfer Einkristall Substrat Reinheit 99,99% 5x5x0,5/1mm 10x10x0,5/1mm 20x20x0,5/1mm individuell

Kupfer (Cu) Metallsubstrate haben eine ausgezeichnete elektrische Leitfähigkeit und sind nur nach Silber in der elektrischen Leitfähigkeit.und es ist die beste Wärmeleitfähigkeit unter den üblichen Metallen. Die Verarbeitungsleistung ist gut, und eine Vielzahl von metallurgischen Verarbeitungsverfahren durchgeführt werden kann. Die Korrosionsbeständigkeit ist gut, aber einige Schutzmaßnahmen sind noch erforderlich.Die relativen Kosten sind gering, und der Preis ist unter den Metallsubstratmaterialien wirtschaftlicher. Kupfermetallsubstrate werden in elektronischen Schaltkreisen, Wärmemanagement, elektromagnetischer Abschirmung und anderen Bereichen weit verbreitet,und haben aufgrund ihrer hervorragenden elektrischen Leitfähigkeit eine wichtige Stellung in vielen Industriezweigen, Wärmeleitfähigkeit und Verarbeitungseigenschaften.

Kupfer Einkristall Substrat Reinheit 99,99% 5x5x0,5/1mm 10x10x0,5/1mm 20x20x0,5/1mm individuell 0


Eigenschaften

- Ausgezeichnete elektrische Leitfähigkeit, nur nach Silber in elektrischer Leitfähigkeit.

- Sehr gute Wärmeleitfähigkeit, das beste aller gewöhnlichen Metalle.

- gute Verarbeitbarkeit, kann eine Vielzahl von metallurgischen Verarbeitungsprozessen durchführen.

- Gute Korrosionsbeständigkeit, aber trotzdem etwas Schutz.

- Relativ niedrige Kosten, der Preis ist unter den Metall-Substratmaterialien wirtschaftlicher.

Kupfer Einkristall Substrat Reinheit 99,99% 5x5x0,5/1mm 10x10x0,5/1mm 20x20x0,5/1mm individuell 1Kupfer Einkristall Substrat Reinheit 99,99% 5x5x0,5/1mm 10x10x0,5/1mm 20x20x0,5/1mm individuell 2


Technische Parameter

Kupfer Einkristall Substrat Reinheit 99,99% 5x5x0,5/1mm 10x10x0,5/1mm 20x20x0,5/1mm individuell 3


Anwendungen

1. Elektronische Schaltplatte: Ein Kupferfolie-Substrat, das als Leiterplatte (PCB) verwendet wird. Es wird für Hochdichte-Verbindungsplatten, flexible Leiterplatten usw. verwendet.Es hat eine gute elektrische Leitfähigkeit und Wärmeabbauleistung, und eignet sich für leistungsstarke elektronische Geräte.

2. Anwendungen für die thermische Verwaltung: als Wärmeabbau-Substrat für LED-Leuchten, Leistungselektronik usw.Herstellung verschiedener Komponenten für die thermische Bewirtschaftung, wie Wärmetauscher und Kühlkörper. Nutzen Sie die ausgezeichnete Wärmeleitfähigkeit von Kupfer, um Wärme effektiv zu leiten und zu zerstreuen.

3. Elektromagnetische Abschirmungsanwendungen: als Gehäuse und Maskierungsschicht für elektronische Geräte, die eine wirksame elektromagnetische Abschirmung bieten.Metallhülsen und innere Abschirmungen für elektronische Produkte wie Mobiltelefone und ComputerEs hat eine gute elektromagnetische Abschirmungsleistung und kann elektromagnetische Störungen blockieren.

4. Andere Anwendungen: als leitendes Kabelmaterial für das elektrische System von Gebäuden. Es wird bei der Herstellung verschiedener elektrischer Geräte, Motoren,Transformatoren und andere elektromagnetische KomponentenAls dekoratives Material nutzen Sie seine guten Verarbeitungseigenschaften.

Kupfer Einkristall Substrat Reinheit 99,99% 5x5x0,5/1mm 10x10x0,5/1mm 20x20x0,5/1mm individuell 4


Unsere Dienstleistungen

1- Fabrik-Direktfertigung und Verkauf.

2Schnelle, genaue Zitate.

3Wir antworten Ihnen innerhalb von 24 Arbeitsstunden.

4. ODM: kundenspezifisches Design ist erhältlich.

5Schnelligkeit und kostbare Lieferung.


Häufig gestellte Fragen

1. F: Wie zahlen?
A:100% T/T, Paypal, West Union, MoneyGram, sichere Zahlung und Handel
Sicherung bei und so weiter.

2.F: Wie ist die Lieferzeit?
A: (1) Für die Standardprodukte
Für Bestände: Die Lieferung erfolgt 5 Werktage nach Bestellung.
Für maßgeschneiderte Produkte: Die Lieferung erfolgt 2 oder 3 Wochen nach Bestellung.
(2) Für die speziell geformten Produkte beträgt die Lieferung 4 Werkwochen nach Ihrer Bestellung.

3.F: Kann ich die Produkte anhand meiner Bedürfnisse anpassen?
A: Ja, wir können das Material anpassen, Spezifikationen für Ihre optischen Komponenten
- auf der Grundlage Ihrer Bedürfnisse.
