N-GaAs Substrat VCSEL Epiwafer 6 Zoll Gallium-Arsenid-Wafer 2 Zoll < 100> < 110> Für optoelektronische Geräte

Produkt-Details

Place of Origin: China

Markenname: ZMSH

Model Number: N-GaAs Substrate

Zahlungs-u. Verschiffen-Ausdrücke

Delivery Time: 2-4 weeks

Payment Terms: T/T

Erhalten Sie besten Preis
Hervorheben:

2 Zoll Gallium-Arsenid-Wafer

,

VCSEL-Epiwafer mit N-GaAs-Substrat

,

6 Zoll Gallium-Arsenid-Wafer

Material:
Arsenid von Gallium
Größe:
2 Zoll
Stärke:
430um
Orientierung:
Der Wert der Verbrennungsmenge
Typ:
n-Art
Hohlraummodus Einheitlichkeit:
≤ 1%
Material:
Arsenid von Gallium
Größe:
2 Zoll
Stärke:
430um
Orientierung:
Der Wert der Verbrennungsmenge
Typ:
n-Art
Hohlraummodus Einheitlichkeit:
≤ 1%
N-GaAs Substrat VCSEL Epiwafer 6 Zoll Gallium-Arsenid-Wafer 2 Zoll < 100> < 110> Für optoelektronische Geräte

2 Zoll N-Gallium-Arsenid-Substrat, N-GaAs-VCSEL-Epitaxial-Wafer, Halbleiter-Epitaxial-Wafer, 2 Zoll N-GaAs-Substrat, GaAs-Einkristallwafer 2 Zoll 3 Zoll 4 Zoll N-GaAs-Substrate,mit einer Breite von mehr als 20 mm,, N-Gallium-Arsenid-Laser-Epitaxial-Wafer


Eigenschaften des N-GaAs-Substrats


- Verwendung von GaAs-Substraten zur Herstellung

- Unterstützung von maßgeschneiderten Modellen mit Design-Artwork

- direktes Bandgap, effizient Licht emittiert, in Lasern verwendet.

- im Wellenlängenbereich von 0,7 μm bis 0,9 μm, Quantenbrunnengebäude

- Verwendung von Techniken wie MOCVD oder MBE, Ätzung, Metallisierung und Verpackung zur Erzielung der endgültigen Form des Geräts



BeschreibungN-GaAs-Substrat
VCSEL (Vertical Cavity Surface Emitting Laser) epitaxial wafers based on N-GaAs (n-type gallium arsenide) substrates are a key optoelectronic material widely used in the fields of lasers and optical communications.
Das N-GaAs-Substrat besteht aus Gallium (Ga) und Arsen (As) und verwendet eine n-Typ-Doping-Technologie zur Erhöhung der Konzentration freier Elektronen.so die Leitfähigkeit und Elektronenmobilität verbessern.
Dieses Material hat eine Energiebandbreite von etwa 1,42 eV, die für die Laseremission geeignet ist und ausgezeichnete optoelektronische Eigenschaften aufweist.

Die Struktur von VCSEL umfasst in der Regel mehrere Quantenbrunnen und Reflectorschichten, die auf dem N-GaAs-Substrat angebaut werden, um eine effiziente Laserhöhle zu bilden.
Die Quantenbohrschicht ist für die Anregung und Ausstrahlung von Lasern verantwortlich, während der Reflektor die Ausgangswirksamkeit des Lasers erhöht.
Die ausgezeichnete thermische Stabilität und die elektrischen Eigenschaften des N-GaAs-Substrats sorgen für die hohe Leistungsfähigkeit und Stabilität des VCSEL und ermöglichen eine gute Leistung bei der Hochgeschwindigkeitsdatenübertragung.


VCSELs auf Basis von N-GaAs-Substraten werden in Bereichen wie Glasfaserkommunikation, Laserdrucker und Sensoren weit verbreitet.
Seine hohe Effizienz und sein geringer Stromverbrauch machen ihn zu einem wichtigen Bestandteil der modernen Kommunikationstechnologie.
Mit dem wachsenden Bedarf an Hochgeschwindigkeitsdatenübertragung wird die VCSEL-Technologie auf Basis von N-GaAs-Substraten allmählich zu einer wichtigen Richtung für die Entwicklung der Optoelektronik.Förderung des Fortschritts und der Innovation verschiedener Anwendungen.



Einzelheiten zum N-GaAs-Substrat

Parameter VCSEL
Zinssatz 25G/50G
Wellenlänge 850 nm
Größe 4 Zoll / 6 Zoll
Hohlraummodus Nachsicht Innerhalb von ± 3%
Hohlraummodus Einheitlichkeit ≤ 1%
Toleranz gegenüber Doping Innerhalb von ± 30%
Dopingspiegel Einheitlichkeit ≤ 10%
PL Wellenlänge-Einheitlichkeit Std.Dev besser als 2nm @inner 140mm
Einheitlichkeit der Dicke Besser als ± 3% @innere 140 mm
Molfraktion x Toleranz Innerhalb von ±0.03
Molbruchteil x Einheitlichkeit ≤ 003

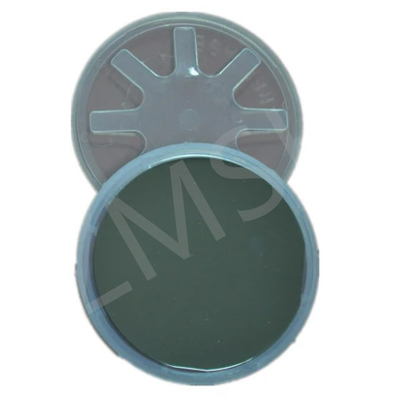

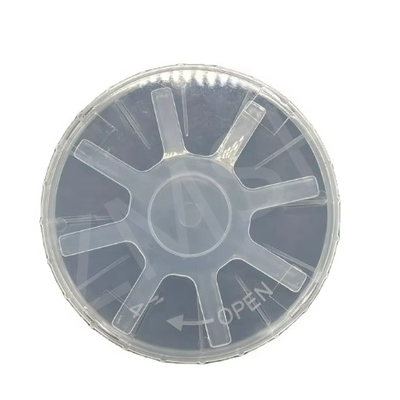

Weitere Proben von N-GaAs-Substrat
N-GaAs Substrat VCSEL Epiwafer 6 Zoll Gallium-Arsenid-Wafer 2 Zoll < 100> < 110> Für optoelektronische Geräte 0N-GaAs Substrat VCSEL Epiwafer 6 Zoll Gallium-Arsenid-Wafer 2 Zoll < 100> < 110> Für optoelektronische Geräte 1
* Wenn Sie die angepassten Anforderungen haben, können Sie uns bitte kontaktieren.


Über uns
Über uns
Unser Unternehmen, ZMSH, ist spezialisiert auf Forschung, Produktion, Verarbeitung und Verkauf von Halbleitersubstraten und optischen Kristallmaterialien.
Wir haben ein erfahrenes Engineering-Team, Management-Know-how, Präzisions-Verarbeitungsausrüstung und Testinstrumente,Wir haben eine sehr starke Fähigkeit zur Verarbeitung nicht-standardisierter Produkte..
Wir können nach Bedarf der Kunden verschiedene neue Produkte erforschen, entwickeln und entwerfen.
Das Unternehmen wird sich an das Prinzip "kundenorientiert, qualitätsorientiert" halten und sich bemühen, ein erstklassiges Hightech-Unternehmen im Bereich der optoelektronischen Materialien zu werden.


Empfehlungen für ähnliche Produkte
1.2" S Doped GaP Halbleiter EPI Wafer N Typ P Typ 250um 300um LeuchtdiodenN-GaAs Substrat VCSEL Epiwafer 6 Zoll Gallium-Arsenid-Wafer 2 Zoll < 100> < 110> Für optoelektronische Geräte 2


2.2" 3" FZ SiO2 Einzelkristall-IC-Chips 100um 200um Trockene nasse Oxidationsschicht 100nm 300nm
N-GaAs Substrat VCSEL Epiwafer 6 Zoll Gallium-Arsenid-Wafer 2 Zoll < 100> < 110> Für optoelektronische Geräte 3



Häufig gestellte Fragen
1. F: Was ist mit den Kosten von N-GaAs-Substraten im Vergleich zu anderenSubstrate?
A:N-GaAs-Substratesind in der Regel teurer als SiliziumSubstrateund einige andere Halbleitermaterialien.

2. F: Was ist mit der ZukunftsperspektiveN-GaAs-Substrate?
A: Die Zukunftsaussichten
N-GaAs-Substratesind sehr vielversprechend.
