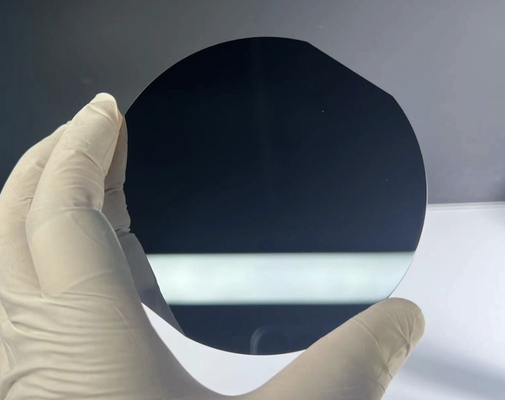

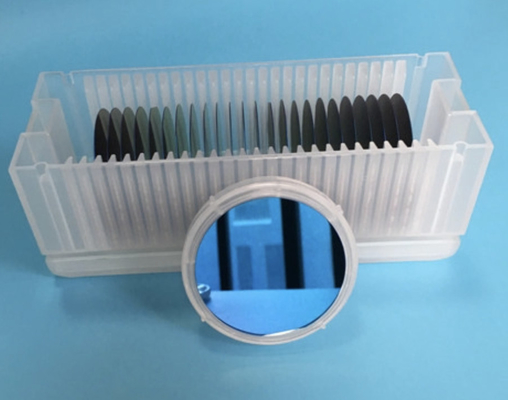

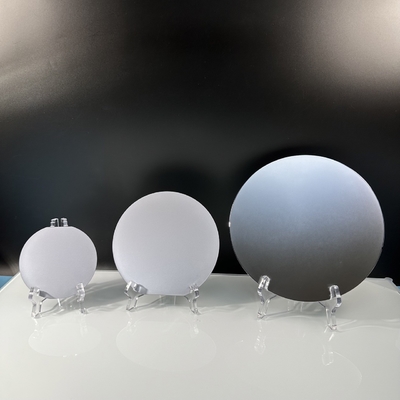

4' 6' AIN auf Siliziumsubstraten SSP DSP Halbleiter Wafer 100nm 200nm Schicht

Aluminiumnitrid auf Siliziumwafern ist eine neue Art von Halbleitermaterial, das einzigartige Eigenschaften bietet.Die Aluminiumnitridkeramik weist eine geringe dielektrische Konstante und ausgezeichnete mechanische Eigenschaften aufEs ist ungiftig und hat einen ähnlichen linearen Ausdehnungskoeffizienten wie Silizium.Diese Kombination von Eigenschaften macht Aluminiumnitrid zu einem idealen Werkstoff für viele elektronische AnwendungenEin dünner Film aus Aluminiumnitrid ist eine Form von Halbleitermaterial.Es ist auch gegen Elektromagnete beständig und hat einen hohen SiedepunktAls Ergebnis wird es häufig in Mobiltelefonen und anderen Elektronikprodukten verwendet.

Spezifikation:

• Nutzfläche: 90%
• Nominale AlN-Dicke: 200 nm ± 5%, auf einer Seite beschichtet, nicht doppeltes AlN-Film
• Vorderfläche: Erwachsen
• Rückseite: Silizium, wie empfangen
• Ausrichtung AlN: C-Ebene (001)
• Makrofehlerdichte: < 5 cm2
• Waferbasis: Silizium [111] N-Typ, 2" Durchmesser x0,5 mm, Widerstand: <5 Ohm-cm, eine Seite poliert

Anwendung:

• Aluminiumnitrid auf Siliziumwafern ist ein ideales Substratmaterial für viele Anwendungen. Es hat ähnliche thermische Ausdehnungseigenschaften wie Siliziumwafern und ist chemisch inert.Seine hohe Wärmeleitfähigkeit und sein geringer Widerstand machen es zu einem geeigneten Material für viele elektronische AnwendungenDas macht Aluminiumnitrid auf Silizium zur besten Wahl für Elektronik und ist umweltfreundlich.
• Aluminiumnitrid auf Silizium weist im Vergleich zu Silizium eine ausgezeichnete elektrische Leitfähigkeit und einen geringeren Wärmeausdehnungskoeffizienten auf.Zusätzlich zu Elektronik, ist es auch für die Umwelt sicher.
• Aluminiumnitrid auf Siliziumwafern ist eine ausgezeichnete Alternative zu Beryllioxid in Elektronik-Anwendungen.Dieses Halbleitermaterial kann auch in elektronischen Anwendungen verwendet werden.
• Das Material ist äußerst langlebig und für eine Vielzahl von elektronischen Anwendungen geeignet.Seine geringe Wärmeleitfähigkeit und hohe elektrische Isolierung machen es zu einem ausgezeichneten Material für elektronische GeräteIm Gegensatz zu Silizium ist es ungiftig und leicht herzustellen. Zusätzlich zu elektronischen Anwendungen hat es auch eine geringe dielektrische Konstante. Es ist auch ein ausgezeichneter Ersatz für Silizium in Hochgeschwindigkeitslasern.
