der Oblaten-Galliumarsenid-Substrate DSP N 4inch GaAs Art p-Art

4inch GaAs Wafers Gallium Arsenide Substrates DSP N type P type
4inch GaAs Wafers Gallium Arsenide Substrates DSP N type P type 4inch GaAs Wafers Gallium Arsenide Substrates DSP N type P type 4inch GaAs Wafers Gallium Arsenide Substrates DSP N type P type

Großes Bild :  der Oblaten-Galliumarsenid-Substrate DSP N 4inch GaAs Art p-Art

Produktdetails:
Herkunftsort: CHINA
Markenname: zmsh
Zertifizierung: ROHS
Modellnummer: Oblate 6INCH GaAs
Zahlung und Versand AGB:
Min Bestellmenge: 10pcs
Preis: by case
Verpackung Informationen: HAUSTIER-Film im Reinigungsraum mit 100 Graden
Lieferzeit: 1-4weeks
Versorgungsmaterial-Fähigkeit: 500PCS/Month
Ausführliche Produkt-Beschreibung
Material: Monokristall GaAs Industrie: semicondutor Oblate für ld oder geführt
Anwendung: Halbleitersubstrat, führte Chip, optisches Glasfenster, Gerätsubstrate Methode: CZ
Größe: 2inch~6inch Stärke: 0.425mm
Oberfläche: cmp/geätzt lackiert: Si-lackiert
MOQ: 10PCS Grad: Forschungsgrad/blinder Grad
Hervorheben:

Oblaten 4inch GaAs

,

DSP-Galliumarsenid-Substrate

,

Laser-Gerät GaAs-Oblaten

Oblaten-Galliumarsenid-Substrate DSP 4Inch GaAs
------------------------------------------------------------------------------------------------------------------------------

GaAs-Oblate

Galliumarsenid (GaAs) ist eins von den wichtigen und das reifⅢ - Ⅴ Verbindungshalbleitermaterialien, die auf dem Gebiet von Optoelektronik und von Mikroelektronik weitverbreitet ist. Galliumarsenidmaterialien werden hauptsächlich in zwei Kategorien unterteilt: halb-Isoliergalliumarsenidmaterialien und HalbleiterGalliumarsenidmaterialien. Halb-Isoliergalliumarsenidmaterialien werden hauptsächlich benutzt, um integrierte Schaltungen mit MESFET-, HEMT- und HBT-Strukturen zu produzieren. Hauptsächlich verwendet im Radar, Mikrowellen- und Millimeterwellenkommunikation, Ultrahochgeschwindigkeitscomputer und Kommunikation aus optischen Fasern und andere Felder. HalbleiterGalliumarsenidmaterialien werden hauptsächlich in den Halbleiter-Lasern (LD), in den Halbleiterleuchtdioden (LED), in den fast-Infrarotlasern, in den starken Lasern des Quantentopfs und in den Solarzellen der Hochleistungsfähigkeit benutzt.

Spezifikationsdetail
Art/Dopant 导电类型/掺杂元素 Halb-isoliert P-Type/Zn N-Type/Si N-Type/Si
Anwendung 应用 Mikro-Eletronic LED Laserdiode
Wachstums-Methode 长晶方式 VGF
Durchmesser 直径 2", 3", 4", 6"
Orientierung 晶向 (100) ±0.5°
Stärke 厚度 (µm) 350-625um±25um
OF-/IF参考边 US EJ oder Kerbe
Ladungsträgerdichte 载流子浓度 - (0.5-5) *1019 (0.4-4) *1018 (0.4-0.25) *1018
Widerstandskraft 电阻率 (Ohmcm) >107 (1.2-9.9) *10-3 (1.2-9.9) *10-3 (1.2-9.9) *10-3
Mobilität 电子迁移率 (cm2/V.S.) >4000 50-120 >1000 >1500
Ätzungs-Neigungs-Dichte 位错密度 (/cm2) <5000><5000><5000><500>
TTV-平整度 [P/P] (µm) <5>
TTV-平整度 [P/E] (µm) <10>
Verzerrung 翘曲度 (µm) <10>
Fertiges Oberflächen表面加工 P/P, P/E, E/E

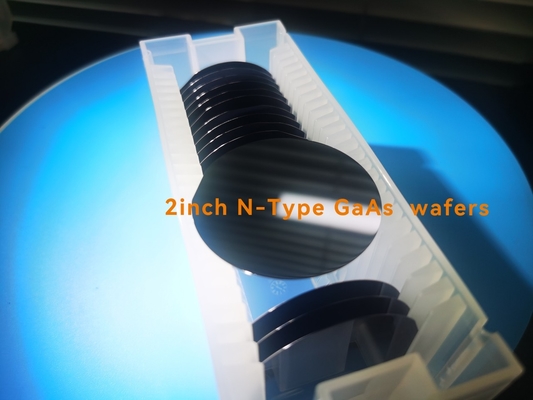

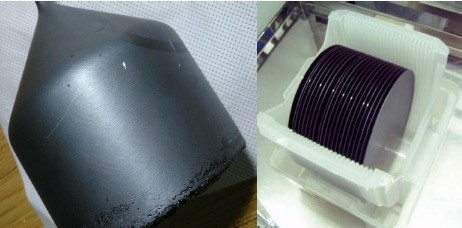

der Oblaten-Galliumarsenid-Substrate DSP N 4inch GaAs Art p-Art 0der Oblaten-Galliumarsenid-Substrate DSP N 4inch GaAs Art p-Art 1


ÜBER UNSER ZMKJ

ZMKJ findet in der Stadt von Shanghai, das die beste Stadt von China ist, und unsere Fabrik wird gegründet
in Wuxi-Stadt im Jahre 2014. Wir spezialisieren uns, auf, eine Vielzahl von Materialien zu den Oblaten, Substrate zu verarbeiten
und custiomized optisches Glas-parts.components, das in der Elektronik, Optik weitverbreitet ist,
Optoelektronik und viele anderen Felder. Wir auch haben nah mit vielen inländischen gearbeitet
und Überseeuniversitäten, Forschungsinstitutionen und Firmen, liefern kundengebundene Produkte
und Services für ihre R&D-Projekte.
Es ist unsere Vision zum Beibehalten eines guten Verhältnisses von Zusammenarbeit mit unseren allen Kunden durch unser
gute reputatiaons. so können wir einige andere Materialsubstrate als Gleiches auch zur Verfügung stellen:
Verwandte Produkte: GE-Oblate

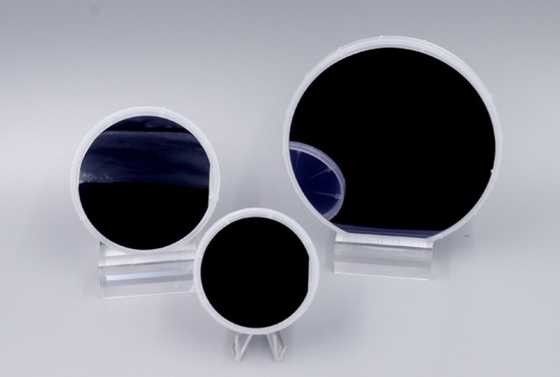

der Oblaten-Galliumarsenid-Substrate DSP N 4inch GaAs Art p-Art 2der Oblaten-Galliumarsenid-Substrate DSP N 4inch GaAs Art p-Art 3
Verpacken – Logistcs
Worldhawk-Interessen führt je vom Paket, die Reinigung einzeln auf, antistatisch, Schocktherapie.
Entsprechend der Quantität und der Form des Produktes, nehmen wir einen anderen Verpackenprozeß!
FAQ –
Q: Was können Sie Logistik und Kosten liefern?
(1) nehmen wir DHL, Fedex, TNT, UPS, EMS, SF und durch UHRKETTE an
und Lohnzustand von 50% Ablagerung, 50% vor Lieferung.
Q: Was ist die Lieferfrist?
Für Inventar: die Lieferung ist 5 Arbeitstage nach Auftrag.
Für kundengebundene Produkte: die Lieferung ist 2 oder 3 Arbeitswochen nach Auftrag.

Q: Was ist das MOQ?
(1) für Inventar, ist das MOQ 5pcs.
(2) für kundengebundene Produkte, ist das MOQ 10pcs-30pcs.
Q: Haben Sie Abnahmeprüfprotokoll für Material?
Wir können Detailbericht für unsere Produkte liefern.
