Einzelheiten zu den Produkten

Haus PRODUKTE

der Wachstums-Methode P 6Inch VGF Art GaAs-Oblaten GaAs-Substrate

Markenbezeichnung:	zmsh
Modellnummer:	Oblate 6INCH GaAs
MOQ:	10pcs
Preis:	by case
Lieferzeit:	1-4weeks

Einzelheiten

Produkt-Beschreibung

Einzelheiten

Herkunftsort:

CHINA

Zertifizierung:

ROHS

Material:

Monokristall GaAs

Industrie:

semicondutor Oblate für ld oder geführt

Anwendung:

Halbleitersubstrat, führte Chip, optisches Glasfenster, Gerätsubstrate

Methode:

Größe:

2inch~6inch

Stärke:

0.425mm

Oberfläche:

cmp/geätzt

gedopt:

Si-lackiert

MOQ:

10pcs

Grad:

Forschungsgrad/blinder Grad

Verpackung Informationen:

HAUSTIER-Film im Reinigungsraum mit 100 Graden

Versorgungsmaterial-Fähigkeit:

500PCS/Month

Hervorheben:

P-Art Galliumarsenid-Oblate

Oblaten 6inch GaAs

Halbleiter GaAs-Oblaten

Produkt-Beschreibung

6inch VGF Art GaAs-Oblaten GaAs-Substrate der Wachstums-Methoden-P

------------------------------------------------------------------------------------------------------------------------------

GaAs-Oblate

GaAs-Oblaten GaAs-Substrat-Oblaten GaAS-Substratoblaten GaAS ist ein Halbleitermaterial mit überlegenen Eigenschaften der Hochfrequenz, der hohen Elektronenwanderung, der hohen Elektronleistung, des niedrigen Speichel- Tones und der linearen Güte. Es ist in den Optoelektronik- und Mikroelektronikindustrien weitverbreitet. In der Optoelektronikindustrie können GaAS-Substratoblaten für die Herstellung von LED (lichtemittierendes Rohr), von LD (unterrichtender heller Garten), von photo-voltaischen Geräten, von etc. benutzt werden. Auf dem Gebiet der Mikroelektronikindustrie, kann er verwendet werden, um MESFET (Metallhalbleiter-Feldeffekt-Lederrohr), HEMT (hohen Elektronenbeweglichkeitstransistor), HBT (Heterojunctionsbipolar transistor), IC, Mikrowellendiode, Hallgerät, etc. zu machen.

Anwendung

Mikrowellendiode, Gunn-Diode, Varactordiode, etc.
Mikrowellentransistoren: Feldeffekttransistor (FET), hoher Elektronenbeweglichkeitstransistor (HEMT), Heterojunctionsbipolar transistor (HBT), etc.
Integrierte Schaltung: monolithische integrierte Schaltung der Mikrowelle (MMIC), Ultrahochgeschwindigkeitsintegrierte schaltung (VHSIC), etc.
Hall-Element

Spezifikationsdetail

GaAs (Galliumarsenid) für LED-Anwendungen
Einzelteil	Spezifikationen	Anmerkungen
Leitungs-Art	SC/n-type
Wachstums-Methode	VGF
Dopant	Silikon
Oblate Diamter	2, 3 u. 4 Zoll	Barren oder wie-geschnittenes verfügbares
Crystal Orientation	(100) 2°/6°/15° weg von (110)	Anderes misorientation verfügbar
VON	EJ oder US
Ladungsträgerdichte	(0.4~2.5) E18/cm3
Widerstandskraft an Funktelegrafie	(1.5~9) E-3 Ohm.cm
Mobilität	1500~3000 cm2/V.sec
Ätzung Pit Density	<500>
Laser-Markierung	auf Anfrage
Oberflächenende	P/E oder P/P
Stärke	220~350um
Epitaxie bereit	Ja
Paket	Einzelner Oblatenbehälter oder -kassette

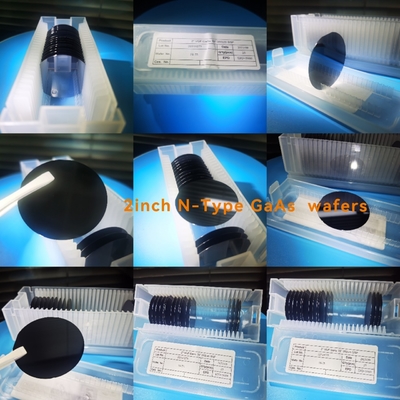

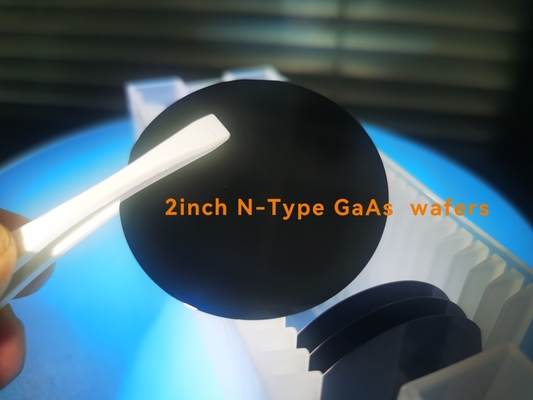

Produktanzeige

ÜBER UNSER ZMKJ

ZMKJ findet in der Stadt von Shanghai, das die beste Stadt von China ist, und unsere Fabrik wird gegründet

in Wuxi-Stadt im Jahre 2014. Wir spezialisieren uns, auf, eine Vielzahl von Materialien zu den Oblaten, Substrate zu verarbeiten

und custiomized optisches Glas-parts.components, das in der Elektronik, Optik weitverbreitet ist,

Optoelektronik und viele anderen Felder. Wir auch haben nah mit vielen inländischen gearbeitet

und Überseeuniversitäten, Forschungsinstitutionen und Firmen, liefern kundengebundene Produkte

und Services für ihre R&D-Projekte.

Es ist unsere Vision zum Beibehalten eines guten Verhältnisses von Zusammenarbeit mit unseren allen Kunden durch unser

gute reputatiaons. so können wir einige andere Materialsubstrate als Gleiches auch zur Verfügung stellen: Sic Oblate

Verpacken – Logistcs
Worldhawk-Interessen führt je vom Paket, die Reinigung einzeln auf, antistatisch, Schocktherapie.
Entsprechend der Quantität und der Form des Produktes, nehmen wir einen anderen Verpackenprozeß!

FAQ –
Q: Was können Sie Logistik und Kosten liefern?
(1) nehmen wir DHL, Fedex, TNT, UPS, EMS, SF und durch UHRKETTE an

und Lohnzustand von 50% Ablagerung, 50% vor Lieferung.

Q: Was ist die Lieferfrist?
Für Inventar: die Lieferung ist 5 Arbeitstage nach Auftrag.
Für kundengebundene Produkte: die Lieferung ist 2 oder 3 Arbeitswochen nach Auftrag.

Q: Was ist das MOQ?
(1) für Inventar, ist das MOQ 5pcs.
(2) für kundengebundene Produkte, ist das MOQ 10pcs-30pcs.
Q: Haben Sie Abnahmeprüfprotokoll für Material?
Wir können Detailbericht für unsere Produkte liefern.
