Produkt-Details
Herkunftsort: CHINA
Markenname: zmsh
Modellnummer: GaN-001
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1pcs
Preis: by case
Verpackung Informationen: einzelner Oblatenkasten im Reinigungsraum mit 100 Graden
Lieferzeit: 2-4weeks
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 10PCS/Month
Material: |
Einzelner Kristall GaN |
Industrie: |
Halbleiterwafer, LED |
Anwendung: |
Halbleiterbauelement, LD-Oblate, LED-Oblate, Forscherdetektor, Laser, |
Art: |
HVPE und Schablone |
Besonders angefertigt: |
O.K. |
Größe: |
allgemeines 2inchx0.35mmt |
Material: |
Einzelner Kristall GaN |
Industrie: |
Halbleiterwafer, LED |
Anwendung: |
Halbleiterbauelement, LD-Oblate, LED-Oblate, Forscherdetektor, Laser, |
Art: |
HVPE und Schablone |
Besonders angefertigt: |
O.K. |
Größe: |
allgemeines 2inchx0.35mmt |

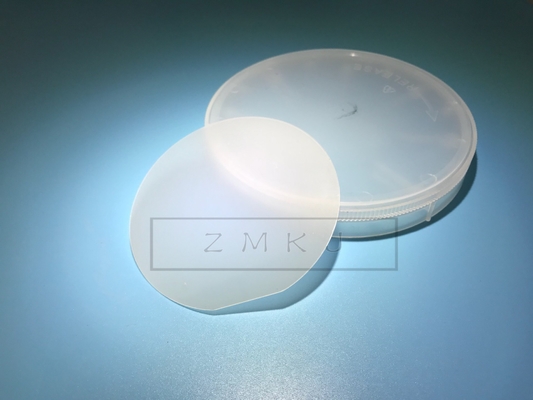

Gallium-Nitrid GaN-Oblate Methode 2inch HVPE, freie Stellung GaN-Substrate für LED-applicaion, 10x10mm Größe GaN-Chips, Oblate HVPE GaN
Über GaN Feature führen Sie ein
Die steigende Nachfrage nach den Hochgeschwindigkeits-, Hochtemperatur- und hohen macht-Behandlungsfähigkeiten hat die Halbleiterindustrie die Materialauswahl überdenken gelassen benutzt als Halbleiter. Zum Beispiel
so verschieden schneller und kleinere Datenverarbeitungsgeräte entstehen, der Gebrauch des Silikons macht es schwierig, Moores Gesetz zu stützen. Aber auch in der Leistungselektronik, so wird GaN-Halbleiterwafer heraus für den Bedarf gewachsen.
An seiner einzigartigen Durchbruchsspannung der Eigenschaften (hohes maximales gegenwärtiges, hohes und an hohen Schaltfrequenz), Gallium-Nitrid GaN liegt das einzigartige Material der Wahl, zum von Energieproblemen der Zukunft zu lösen. GaN basierte Systeme haben Leistungsfähigkeit der höheren Energie, folglich verringern Leistungsabfälle, Schalter bei höherer Frequenz und so verringerte Größe und Gewicht.
GaN-Technologie wird in den zahlreichen starken Anwendungen wie industrieller, Verbraucher- und Serverstromversorgung, Solar-, Wechselstrom-Antrieb und UPS-Invertern und Kreuzung und Elektroautos eingesetzt. Außerdem
GaN wird ideal für Rf-Anwendungen wie zelluläre Basisstationen, Radare und Kabelfernsehen entsprochen
Infrastruktur in der Vernetzung, Aerospace- und Verteidigungssektoren, dank seine hohe Zusammenbruchstärke, lärmarme Zahl und hohe Linearitäten.
Anwendungen
Spezifikationen für Grad GaN Substratess LED
|
|
2" GaN Substrates | |
| Einzelteil | GaN-Rumpfstation-n | |
| Maße | ± 1mm Ф 50.8mm | |
| Marco Defect Density | ||
| C-Niveau | > 2 cm2 | |
| Stärke | 330 ± 25 µm | |
| Orientierung | C-Achse (0001) ± 0.5° | |
| Orientierungs-Ebene | (1-100) ± 0.5°, ± 16,0 1.0mm | |
| Sekundärorientierungs-Ebene | (11-20) ± 3°, 8,0 ± 1.0mm | |
| TTV (Gesamtstärke-Veränderung) | µm ≤15 | |
| BOGEN | µm ≤20 | |
| Leitungs-Art | N-artig | |
| Widerstandskraft (300K) | < 0=""> | |
| Versetzungsdichte | Kleiner als cm2 5x106 | |
| Verwendbare Fläche | > 90% | |
| Polnisch | Front Surface: Ra < 0=""> | |
| Hintere Oberfläche: Feiner Boden | ||
| Paket | Verpackt in einer Reinraumumwelt der Klasse 100, in den einzelnen Oblatenbehältern, unter einer Stickstoffatmosphäre. | |
Makrodefekt quanlity ist <30pcs für LED-Gradoblatencommon (15-30pcs)
Unsere Dienstleistungen
1. Direkte Fertigung und Verkauf der Fabrik.
2. Schnell genaue Zitate.
3. Antworten Sie auf Sie innerhalb 24 Arbeitsstunden.
4. ODM: Kundengebundener Entwurf ist verfügbar.
5. Geschwindigkeit und kostbare Lieferung.
FAQ
Q: Gibt es irgendein oder Standardprodukt auf Lager?
: Ja allgemeine Größe als Standardgröße like2inch 0.3mm immer auf Lager.
Q: Wie über die Beispielpolitik?
: tut mir leid aber schlagen Sie vor, dass Sie ca. 10x10mm Größe für Test zurück kaufen können erstens.
Q: Wenn ich einen Auftrag jetzt vergeben, wie lang würde er sein, bevor ich Lieferung erhielt?
: Standardgröße auf Lager in 1weeks kann nach Zahlung ausgedrückt werden.
und unsere Zahlungsbedingung ist 50% Ablagerung und vor Lieferung links.
