Produkt-Details
Herkunftsort: China
Markenname: zmsh
Modellnummer: GaN-001
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1pcs
Preis: by case
Verpackung Informationen: einzelner Oblatenkasten im Reinigungsraum mit 100 Graden
Lieferzeit: 2-4 Wochen
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 10pcs/month
Material: |
Einzelner Kristall GaN |
Industrie: |
Halbleiterwafer, LED |
Anwendung: |
Halbleiterbauelement, LD-Oblate, LED-Oblate, Forscherdetektor, Laser, |
Art: |
HVPE und Schablone |
Besonders angefertigt: |
O.K. |
Größe: |
allgemeines 2inchx0.35mmt |
Material: |
Einzelner Kristall GaN |
Industrie: |
Halbleiterwafer, LED |
Anwendung: |
Halbleiterbauelement, LD-Oblate, LED-Oblate, Forscherdetektor, Laser, |
Art: |
HVPE und Schablone |
Besonders angefertigt: |
O.K. |
Größe: |
allgemeines 2inchx0.35mmt |

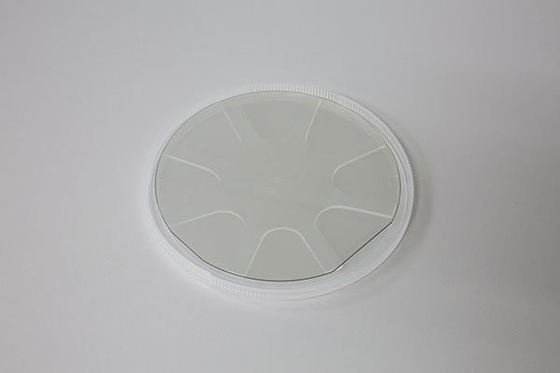

Gallium-Nitrid GaN-Oblate Methode 2inch HVPE, freie stehende GaN-Substrate für LED-applicaion, 10x10mm Größe GaN-Chips, Oblate HVPE GaN
Über GaN-Eigenschaft führen Sie ein
Die steigende Nachfrage nach den Hochgeschwindigkeits-, Hochtemperatur- und hohen macht-Behandlungsfähigkeiten lässt madethe Halbleiterindustrie die Materialauswahl überdenken benutzt als Halbleiter. Zum Beispiel,
während verschiedene schnellere und kleinere Datenverarbeitungsgeräte entstehen, macht der Gebrauch des Silikons es schwierig, Moores Gesetz zu stützen. Aber auch in der Leistungselektronik, also in GaN-Halbleiterwafer wird heraus für den Bedarf gewachsen.
An seiner einzigartigen Durchbruchsspannung der Eigenschaften (hohes maximales gegenwärtiges, hohes und an hohen Schaltfrequenz), Gallium-Nitrid GaN liegt das einzigartige Material der Wahl, zum von Energieproblemen der Zukunft zu lösen. GaN basierte Systeme haben Leistungsfähigkeit der höheren Energie, so schalten verringern Leistungsabfälle, bei höherer Frequenz und so verringern Größe und Gewicht.
GaN-Technologie wird in den zahlreichen starken Anwendungen wie industrieller, Verbraucher- und Serverstromversorgung, Solar-, Wechselstrom-Antrieb und UPS-Invertern und Kreuzung und Elektroautos eingesetzt. Außerdem,
GaN wird ideal für Rf-Anwendungen wie zelluläre Basisstationen, Radare und Kabelfernsehen entsprochen
Infrastruktur in der Vernetzung, Aerospace- und Verteidigungssektoren, dank seine hohe Zusammenbruchstärke, lärmarme Zahl und hohe Linearitäten.
Anwendungen
Spezifikationen für Grad GaN-Substrate LED
|
|
2" GaN-Substrate | |
| Einzelteil | GaN-Rumpfstation-n | |
| Maße | ± 1mm Ф 50.8mm | |
| Marco-Defekt-Dichte | ||
| C-Niveau | > 2 cm-2 | |
| Stärke | 330 ± 25 µm | |
| Orientierung | C-Achse (0001) ± 0.5° | |
| Orientierung flach | (1-100) ± 0.5°, ± 16,0 1.0mm | |
| Sekundärorientierung flach | (11-20) ± 3°, 8,0 ± 1.0mm | |
| TTV (Gesamtstärke-Veränderung) | µm ≤15 | |
| BOGEN | µm ≤20 | |
| Leitungs-Art | N-artig | |
| Widerstandskraft (300K) | < 0=""> | |
| Versetzungsdichte | Kleiner als 5x106 cm-2 | |
| Verwendbare Fläche | > 90% | |
| Polnisch | Vordere Oberfläche: Ra < 0=""> | |
| Hintere Oberfläche: Feiner Boden | ||

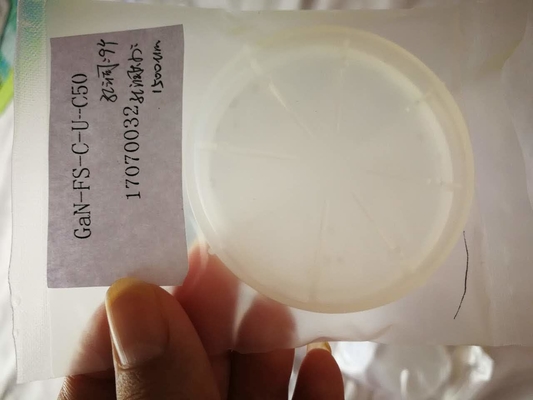

| Paket | Verpackt in einer Reinraumumwelt der Klasse 100, in den einzelnen Oblatenbehältern, unter einer Stickstoffatmosphäre. | |
Makrodefekt quanlity ist <30pcs für LED-Gradoblatencommon (15-30pcs)
Unsere Dienstleistungen
1. Direkte Fertigung und Verkauf der Fabrik.
2. Schnelle, genaue Zitate.
3. Antwort auf Sie innerhalb 24 Arbeitsstunden.
4. ODM: Kundengebundener Entwurf ist verfügbar.
5. Geschwindigkeit und kostbare Lieferung.
FAQ
Q: Gibt es irgendein Vorrat oder Standardprodukt?
A: Ja allgemeine Größe als Standardgröße like2inch 0.3mm immer auf Lager.
Q: Wie über die Beispielpolitik?
A: tut mir leid aber schlagen Sie vor, dass Sie ca. 10x10mm Größenrückseite für Test erstens kaufen können.
Q: Wenn ich einen Auftrag jetzt vergebe, wie lang würde er sein, bevor ich Lieferung erhielt?
A: Standardgröße auf Lager in 1weeks kann nach Zahlung ausgedrückt werden.
und unsere Zahlungsbedingung ist 50% Ablagerung und verließ vor Lieferung.
