Gallium-Nitrid GaN AlN 2inch 4Inch Schablonen-Oblate auf Saphir, Si-Substrate

Name: Gallium-Nitrid GaN AlN 2inch 4Inch Schablonen-Oblate auf Saphir, Si-Substrate
Brand: SHANGHAI FAMOUS TRADE CO.,LTD
SKU: 4inch AlN
Price: 150.00 USD
Availability: InStock

Produkt-Details

Herkunftsort: China

Markenname: zmkj

Modellnummer: 4inch AlN

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 2pc

Preis: by case

Verpackung Informationen: einzelner Oblatenkasten im Reinigungsraum mit 100 Graden

Lieferzeit: 2-4 Wochen

Zahlungsbedingungen: L / C, T / T

Erhalten Sie besten Preis

Produkt-Details

Produkt-Beschreibung

Hervorheben:
                                                                                                                                                                                                                                                gan Substrat, gan Schablone


Material:	AlN auf Oblate	Methode:	HVPE
Größe:	4inch	Stärke:	430+15um oder 650um
Industrie:	LD, geführt, Laser-Gerät, Detektor,	Oberfläche:	doppelte oder einfache Seite poliert

Material:	AlN auf Oblate
Methode:	HVPE
Größe:	4inch
Stärke:	430+15um oder 650um
Industrie:	LD, geführt, Laser-Gerät, Detektor,
Oberfläche:	doppelte oder einfache Seite poliert

Gallium-Nitrid GaN AlN 2inch 4Inch Schablonen-Oblate auf Saphir, Si-Substrate

Nitrid AlN-Schablonenoblate des Gallium-2inch, 4inch auf Saphir oder sic Substrate, HVPE-Gallium-Nitridoblate, AlN-Schablonen

III-Nitrid (GaN, AlN, Gasthaus)

Verbotene Abdeckung der Bandbreite (lichtemittierend und Absorption) das ultraviolette, das sichtbare Licht und das Infrarot.

Produkt

Film des Aluminium-Nitrids (AlN)

Produkt-Beschreibung:

AllN Epitxial schlug vorbildliche saphhire Hydrid-Dampfphasen-Epitaxie (HVPE)-Methode vor. Aluminium-Nitrid-Film ist auch kosteneffektive Weise, das Substrat des einzelnen Kristalles des Aluminium-Nitrids zu ersetzen. Willkommen des Niederlassungs-Kristalles herzlichst Ihre Untersuchung!

Technische Parameter:

Größe	50mm ± 2mm
Saphirsubstratorientierung	Cachse (0001) ± 1.0deg
Makrodefektdichte	<5cm-2>
Nutzflächebereich	90%
Oberflächenbehandlung vorher	Wie Epi-bereit gewachsen
Behälter	Einzelner Chip

Spezifikationen:

10x10x0.5mm, 10x10x1mm, dia2 „x1mm;

Kann entsprechend spezieller Orientierung und Größe der Kundennachfrage besonders angefertigt werden.

Standard-Verpacken:

saubere Tasche 1000 Reinraum, 100 oder einzelnes Kastenverpacken

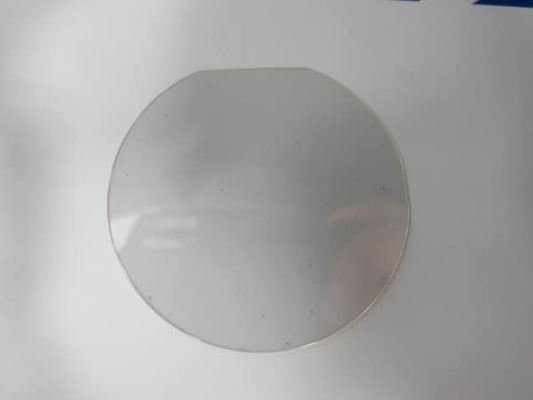

Gallium-Nitrid GaN AlN 2inch 4Inch Schablonen-Oblate auf Saphir, Si-Substrate 0

GaN kann in vielen Bereichen wie LED-Anzeige, energiereicher Entdeckung und Darstellung verwendet werden,
Laser-Projektions-Anzeige, Starkstromgerät, etc.

Spezifikationen:

	4" AlN-Schablonen	der Größe 2-4inch O.K. auch
Einzelteil	AlN-T
Maße	Ф 100±0.3mm
Substrat	Saphir sic GaN
Stärke	1000nm+/- 10% (AlN-Stärke)
Orientierung	C-Achse (0001) ± 1°
Leitungs-Art	Halb-Isolieren
Versetzungsdichte	XRD FWHM von (0002) < 200="" arcsec="">
	XRD FWHM von (10-12) < 1000="" arcsec="">
Verwendbare Fläche	> 80%
Polnisch	Standard: SSP
	Wahl: DSP
Paket	Verpackt in einer Reinraumumwelt der Klasse 100, in den Kassetten 25pcs oder einzelnen Oblatenbehältern, unter einer Stickstoffatmosphäre. oder einzelne Kassetten.

Anderes sortieren aslike 5x5mm, 10x10mm, 2inch, 3inch kann auch besonders angefertigt werden.

Über unser Team

ZMKJ findet in der Stadt von Shanghai, das die beste Stadt von China ist,

und unsere Fabrik wird in Wuxi-Stadt im Jahre 2014, aber im Halbleitermaterial gegründet,

haben Sie die gute Erfahrung für fast 10years.
Wir spezialisieren uns, auf, eine Vielzahl von Materialien zu den Oblaten, zu Substraten und zu custiomized optischem Glas parts.components zu verarbeiten, die in der Elektronik, in der Optik, in der Optoelektronik und in vieler anderer Felder weit verbreitet sind. Wir auch haben nah mit vielen inländischen gearbeitet und Überseeuniversitäten, Forschungsinstitutionen und Firmen, stellen kundengebundene Produkt und Service für ihre R&D-Projekte zur Verfügung.
Es ist unsere Vision zum Beibehalten eines guten Verhältnisses von Zusammenarbeit mit unseren allen Kunden durch unsere guten reputatiaons.

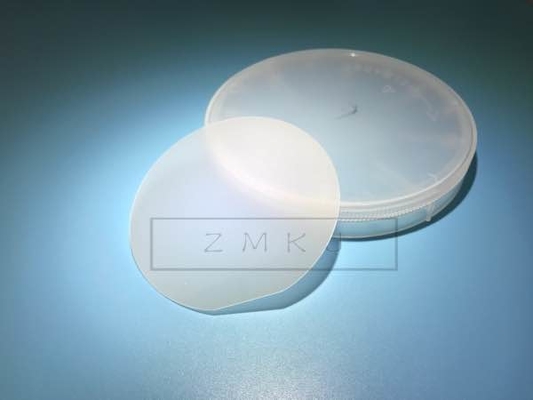

Gallium-Nitrid GaN AlN 2inch 4Inch Schablonen-Oblate auf Saphir, Si-Substrate 2
