Oblate LiNbO3
>
|
| Herkunftsort | China |
| Markenname | zmkj |
| Modellnummer | LT-3inch |
Oblatensubstrate des Lithium-Niobates LiNbO3 Tantalate LiTaO3 Lithium 3inch dia76.2mm,

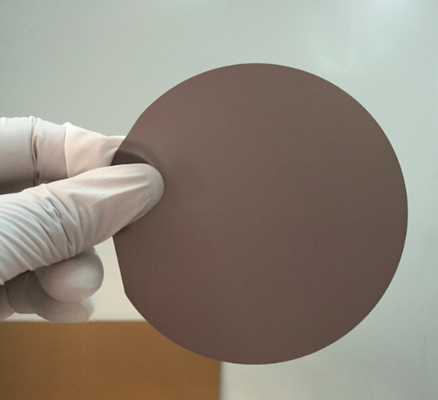

Schwarze LT- und LN-Oblate für sah, 3inch, 4inch, Oblate 6inch LiTaO3
Kristalle piezoelektrischer Kristall-Lithium Tantalate LT LiTaO3
Lithium Tantalate (LT, LiTaO3) hat einzigartige Eigenschaften, der als Material Gebrauch in den elektrooptischen und akustisch-optischen Anwendungen findet. Diese können sein: akustische Oberflächenwellengeräte, Massengeräte der akustischen Welle, piezoelektrische Wandler und piezoelektrische Sensoren. Die 36° und 42 ° Schnitte Lithium Tantalate haben weit verbreitete Annahme für den Telekommunikationshandy-Hörermarkt bei Frequenzen von 800 bis 2100 MHZ gezeigt. Diese Orientierungen zeigen einen optimierten Bandbreiten-/Einfügungsdämpfungskompromiß in der Leistung und beherrschen die stetig wachsenden Mobiltelefonverkäufe.
Spezifikation
|
Orientierung |
36°Y-cut±0.2° | 42°Y-cut±0.2° | X-cut±0.2° | |
| Durchmesser | 76.2±0.3mm, 100±0.3mm, 150±0.3mm | |||
| 1. der Ebene | 22±2mm, 32±2mm, 47.5±2mm Senkrechtes zu X-axis±0.2° | 22±2mm, 32±2mm, 47.5±2mm Senkrechtes zu 112°Y±0.2° | ||
| 2. der Ebene | 10±2mm CW270°from 1. VON | 10±2mm CW315°from 1. VON | 10±2mm CW315° oder 270°from 1. VON | |
| Stärke | 200~250±25um, 300-350±25um, 500±25um | |||
| Vordere Oberfläche | „+“, Ra<1nm, | |||
| Hintere Oberfläche | GC#1000, GC#2000 eingehüllt | |||
| LTV | <1um, at5x5mm-Zone | |||
| BOGEN | ≤25um | |||
Oblaten Opitcal-Grades LiTaO3/LiNbO3
X-geschnittenes Z-geschnittenes der Orientierungen
Durchmesser 76.2±0.3mm 76.2±0.3mm
Orientierung flach
(VON) Senkrechtes zu X±0.2°
Stärke 0.2-5mm
Oberflächenbeschaffenheitsdoppeltseite Polier-S/D 20/10,40/20
TTV <15um
BOGEN <30um
Curie-Temperatur 605±2°
Rouding Rand-Abschrägungsrand
Kristalle des Eigenschafts-piezoelektrischen Kristalles LiTaO3
| Ausgezeichnetes photoelektrisches Eigentum |
| Hohe Schaden-Schwelle |
| Hohe Curie-Temperatur |
Kristalle des piezoelektrischen Kristalles LiTaO3
| Spezifikation | Herkömmlich | Hohe Präzision |
| Materialien | LiTaO3 (LT) | LiTaO3 (LT) |
| Orientierung | X-112°Y, 36°Y, 42°Y±0.5° | X-112°Y, 36°Y, 42°Y±0.5° |
| Ähnlichkeit | 30 ″ | 10" |
| Senkrecht | 10 ′ | 5' |
| Oberflächenbeschaffenheit | 40/20 | 20/10 |
| Wellenfront-Verzerrung |
λ/4@632nm
|
λ/8@632nm
|
| Oberflächenflachheit |
λ/4@632nm
|
λ/8@632nm
|
| Klare Öffnung | >90% | >90% |
| Abschrägung | <0> | <0> |
| Stärke-/Durchmesser-Toleranz | ±0.1 Millimeter | ±0.1 Millimeter |
| Maximale Maße | dia150×50mm | dia150×50mm |
| Eigenschaften | LiTaO3 (LT) |
| Art des Materials | Einzelner Kristall |
| Kristallstruktur | Trigonal, a = 5,154, c = 13.784Å |
| Schmelzpunkt | 1650℃ |
| Curie-Temperatur | ℃ 607 |
| Sendebereich | 400 – 5000 Nanometer |
| Absorptionskante | 270nm |
| Absorptionsverlust | < 0=""> |
| Brechungskoeffizient | kein =2.176, N.O. =2.180 (bei 0,633 µm) kein =2.131, N.O. =2.134 (bei µm 1,2) |
| Dichte | 7,45g/cm3 |
| Wärmeleitfähigkeit | 8.78x 10-7 m2/sec |
| Optische Homogenität | ~10-5 |
| Härte (Mohs) | 5 |
| Elastischer Koeffizient | CER 11 2,33 (X 1011 N/m2) CER 33 2,77 (X 1011 N/m2) |
| Dielektrizitätskonstante | ε11/ε0 52,7 ε33/ε0 44,5 |
| Wasserlöslichkeit | unlöslich im Wasser |
| NLO-Koeffizienten | d33 = 13,8 pm/V |
| d22 = 2,4 pm/V | |
| d11 = 0,85 pm/V | |
| Galvano-Optikkoeffizienten | r31 =8.4 pm/V, @633nm |
| r22 =20 pm/V, @633nm | |
| r33 =30.5 pm/V, @633nm | |
| Schaden-Schwelle | 2 MW/cm2@532nm |
| Standarddurchmesser |
dia150x50mm |
FAQ
Q1. Ist Ihre Firma eine Fabrik oder eine Handelsfirma?
Wir haben eine Fabrik und wir auch exportieren durch uns selbst Handelsgesellschaft.
Wir sind die Saphirsubstrate Hersteller und können viele Art Kristall in Oblaten auch produzieren.
Q2. Konnten Sie Probe liefern?
Ja können wir Probe entsprechend der Anforderung des Kunden liefern.
Q3. Haben Sie irgendeinen Vorrat an Oblate oder Barren?
Wir verarbeiten viele Größenoblate und -linse entsprechend Kundenanforderung.
fast 3inch, Standardoblaten der stärke 4inch ist auf Lager.
So lassen wir wenige sortieren auf Lager, wenn es allgemeine Spezifikation ist.
Q4.Where wird Ihre Firma lokalisiert?
Unsere Firma gelegen in Shanghai, China. Fabrik ist in Wuxi-Stadt.
Q5. Wie lang nimmt, um die Produkte zu erhalten?
Im Allgemeinen dauert es 1-3 Wochen zum Prozess, Standardoblatengrößencommon kann in 2weeks deliveried
wenn kundengebundene Größe es ist, hängen Sie von der Quantität und von der Größe der Produkte ab.
