optische Linse des Saphirs, Al2O3 einzelnes Kristallglas, Barren des optischen Glases des Saphirs, optische Stangen des Saphirs, optischer Stock des Saphirs, einzelne Linse des Kristallglases Al2O3, Barren des optischen Glases durch Saphir, optische Stangen des Saphirs
Physikalische Eigenschaft des Saphirs
Saphirglas ist vom Saphir des einzelnen Kristalles (Al2O3) hergestellt und macht sie Ideal für fordernde Anwendungen (wie Laser-Systeme) wegen ihrer extremen Oberflächenhärte, hohe Wärmeleitfähigkeit, hohe Dielektrizitätskonstante und Widerstand zu den allgemeinen chemischen Säuren und zu den Alkalien. Saphir ist der zweite härteste Kristall nahe bei Diamanten und, wegen ihrer strukturellen Stärke, können Saphirfenster gemacht werden viel Verdünner als andere allgemeine dielektrische Fenster mit verbesserter Beförderung. Chemisch ist Saphir Aluminiumoxyd des einzelnen Kristalles (Al2O3), und ist in einem Sendebereich von 0,2 - 5.5µm nützlich.
Warum wählen Sie Saphirglas?
1- Dünneres und stärker als Standard- Glas-Windows
2- Mittelt die Wellenlängen über, die von UV Mittel-Infrarot reichen
3- Eigenschaften extreme Oberflächenhärte und Chemikalienbeständigkeit
---------------------------------------------------------------------------------------------------------------------------
2. Vergleich von optischen Fenstermaterialien
Materialeigenschafts-Anwendungen
BK7
Sendebereich: 330-2100nm
Brechungskoeffizient: 1.5164@588nm sichtbare und nahe IR-Spektrumanwendungen der am populärsten und niedrigsten Kosten
Fixiertes Silikon
Sendebereich: niedrige thermische Expansion 185-2500nm UV zu IR-Spektrum
Brechungskoeffizient: 1.4858@308nm-Koeffizient: 0,54 beste Wahl x 10-6K für thermischen Widerstand
Saphir
Sendebereich: beste Wahl der starken Härte 180-4500nm für Kratzfestigkeitsanwendungen
Brechungskoeffizient: dünnere Optik 1.755@1000nm breiter Sendebereich
Kalziumfluorid
Sendebereich: 170-7800nm wenige hygroskopische Anfälligkeit IR-Laser-Anwendungen
Koeffizient: 18,85 hohe thermische Expansion x 10-6K
Brechungskoeffizient: 1.399@5000nm
MgF2
Sendebereich: Anwendungen des UV-Lasers 120-7000nm
Brechungskoeffizient: 1.376@700nm
| Einzelteil |
B270 |
CaF2 |
GE |
MgF2 |
N-BK7 |
Saphir |
Si |
Fixiertes UVsillca |
ZnSe |
ZnS |
| Brechungskoeffizient (Nd) |
1,523 |
1,434 |
1,003 |
1,413 |
1,517 |
1,768 |
3,422 |
1,458 |
2,403 |
2,631 |
| Coeffcient der Streuung (Vd) |
58,5 |
95,1 |
N/A |
106,2 |
64,2 |
72,2 |
N/A |
67,7 |
N/A |
N/A |
| Dichte (g/cm3) |
2,55 |
3,18 |
5,33 |
3,18 |
2,46 |
3,97 |
2,33 |
2,20 |
5,27 |
5,27 |
| TCE (μm/m℃) |
8,2 |
18,85 |
6,1 |
13,7 |
7,1 |
5,3 |
2,55 |
0,55 |
7,1 |
7,6 |
| Erweichen Sie Temperatur (℃) |
533 |
800 |
936 |
1255 |
557 |
2000 |
1500 |
1000 |
250 |
1525 |
| Knoop-Härte (kg/mm2) |
542 |
158,3 |
780 |
415 |
610 |
2200 |
1150 |
500 |
120 |
120 |
3. allgemeine Größe für optische Teile des Saphirs
Durchmesser 0.2-300mm oder Kundenbezogenheit
Durchmessertoleranz +/-0.1mm oder +/-0.02mm
Stärke 0.10-100mm
Dickentoleranz ± 0.1mm oder +/-0.02mm
Oberflächenbeschaffenheit (Kratzer u. Grabung) 60/40, 40/20 oder besseres
Oberflächengenauigkeit λ/10, λ/2, λ
Klare Öffnung >85%, >90%
Parallelismus +/--3 ', +/--30“
Abgeschrägter Grad 0.1~0.3mm×45

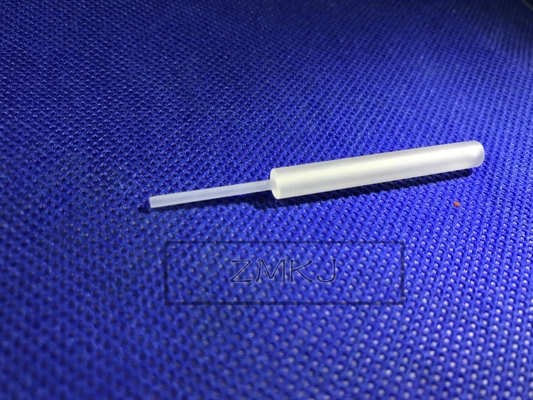

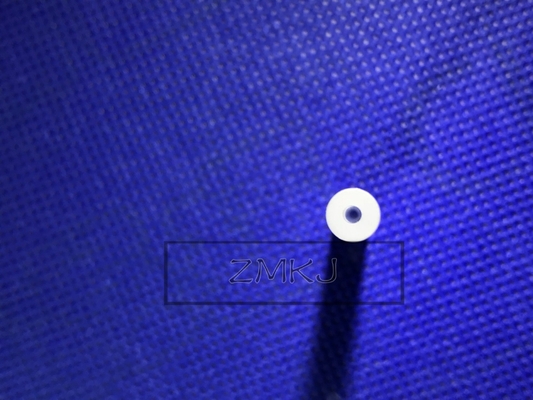

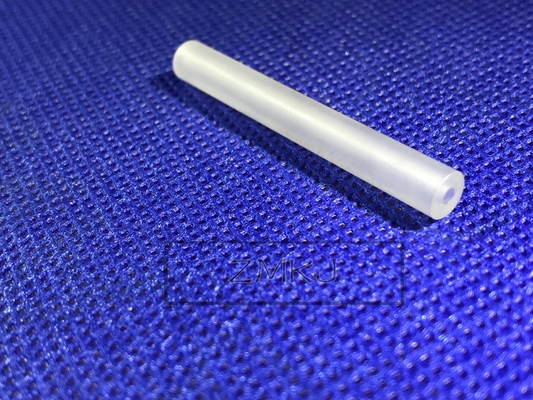

4,0 Beispielröhrchen ausführlich
5. Wir können Fachmann kundengebundene Dienstleistung in der Zeit erbringen und die Zusammenarbeit zur Verfügung stellen
und Unterstützung des Gerätes der der Entwicklung neuer Produkte und Technologie.
&delivery 6.packing
| Verpacken |
Produkte → HAUSTIER-Filme oder elektrostatisches Vinylpapier im Reinigungsraum |
| Anti-Vibrationskissenzwischenlage innerer Verpackung → Schaumstoffe für Paket |
| Äußeres Verpackung → fünf Schichten runzelte Kartonpapierkasten oder wie erforderlich |
| Versenden |
durch Luft → UPS, DHL, Fedex, TNT, EMS, SF, usw. |
| |
