2-4inch HVPE GaN Wafer Customized Size Free - stehender GaN Single Crystal Material

Markenbezeichnung:	zmkj
Modellnummer:	GaN-nicht-polar
MOQ:	1PC
Preis:	by case
Lieferzeit:	2-4 Wochen
Zahlungsbedingungen:	L / C, T / T

Einzelheiten

Produkt-Beschreibung

Einzelheiten

Herkunftsort:

China

Material:

Einzelner Kristall GaN

Methode:

HVPE

Größe:

10x10mm, 5x5mm

Stärke:

350um

Industrie:

LD, geführt, Laser-Gerät, Detektor,

Oberfläche:

singen Sie, oder doppelte Seite poliseed

Grad:

für LD

Art:

Apolarer freistehender GaN Substrates

Verpackung Informationen:

einzelner Oblatenkasten im Reinigungsraum mit 100 Graden

Hervorheben:

gan Substrat

gan Schablone

Produkt-Beschreibung

2-Zoll-GaN-Substrate-Vorlage, GaN-Wafer für LeD, halbleitender Galliumnitrid-Wafer für ld, GaN-Vorlage, mocvd-GaN-Wafer, freistehende GaN-Substrate nach kundenspezifischer Größe, kleiner GaN-Wafer für LED, mocvd-Galliumnitrid-Wafer 10 x 10 mm, 5 x 5 mm, 10 x 5 mm GaN Wafer, unpolare freistehende GaN-Substrate (a-Ebene und m-Ebene)

Eigenschaften des GaN-Wafers

Produkt

Galliumnitrid (GaN)-Substrate

Produktbeschreibung:

Das Saphhir-GaN-Template wird vorgestellt Epitxial Hydride Vapor Phase Epitaxy (HVPE)-Methode.Beim HVPE-Prozess wird die durch die Reaktion erzeugte GaCl-Säure, die wiederum mit Ammoniak zu Galliumnitrid umgesetzt wird, geschmolzen.Die epitaktische GaN-Schablone ist eine kostengünstige Möglichkeit, Galliumnitrid-Einkristallsubstrate zu ersetzen.

Technische Parameter:

Größe	2 "rund; 50 mm ± 2 mm
Produktplatzierung	C-Achse <0001> ± 1,0.
Leitfähigkeitstyp	N-Typ ＆ P-Typ
Widerstand	R <0,5 Ohm-cm
Oberflächenbehandlung (Ga-Fläche)	WIE gewachsen
Effektivwert	<1nm
Verfügbare Fläche	> 90 %

Spezifikationen:

GaN-Epitaxiefilm (C-Ebene), N-Typ, 2 "* 30 Mikrometer, Saphir;

GaN-Epitaxiefilm (C-Ebene), N-Typ, 2 "* 5 Mikrometer Saphir;

GaN-Epitaxiefilm (R Plane), N-Typ, 2 "* 5 Mikrometer Saphir;

GaN-Epitaxiefilm (M Plane), N-Typ, 2 "* 5 Mikrometer Saphir.

AL2O3 + GaN-Film (N-dotiertes Si);AL2O3 + GaN-Film (P-dotiertes Mg)

Hinweis: Je nach Kundenwunsch spezielle Steckerausrichtung und -größe.

Standardverpackung:

1000 Reinräume, 100 Säcke oder Einzelverpackungen

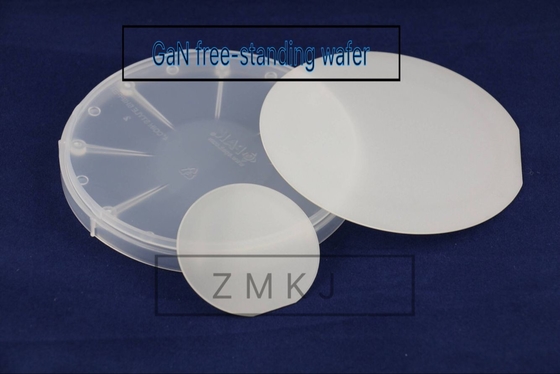

2-4inch HVPE GaN Wafer Customized Size Free - stehender GaN Single Crystal Material 0

Anwendung

GaN kann in vielen Bereichen wie LED-Anzeigen, Hochenergieerkennung und Bildgebung eingesetzt werden,
Laserprojektionsanzeige, Leistungsgerät usw.

Laserprojektionsanzeige, Leistungsgerät usw.
Datumsspeicherung
Energieeffiziente Beleuchtung
Vollfarbiges Fla-Display
Laserprojektionen
Hocheffiziente elektronische Geräte
Hochfrequenz-Mikrowellengeräte
Hochenergetische Erkennung und Vorstellung
Neue Energie-Solar-Wasserstoff-Technologie
Umwelterkennung und biologische Medizin
Lichtquelle Terahertzband

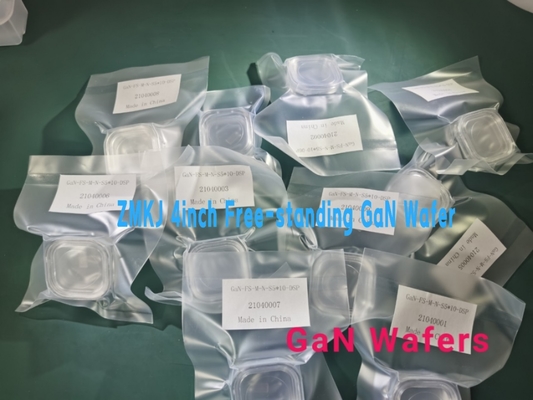

2-4inch HVPE GaN Wafer Customized Size Free - stehender GaN Single Crystal Material 1

Spezifikationen:

GaN-Vorlagenspezifikation

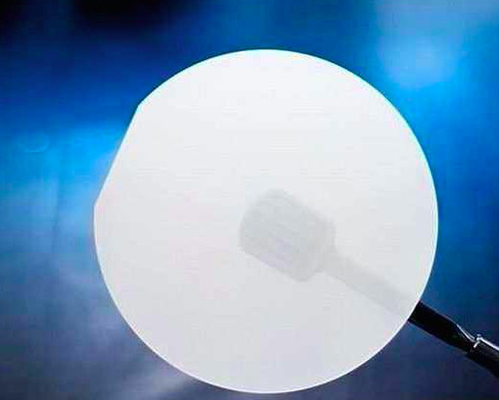

2-4inch HVPE GaN Wafer Customized Size Free - stehender GaN Single Crystal Material 2

2~4 Zoll freistehende GaN-Spezifikationsdatei

Artikel	GaN-FS-CU-C50	GaN-FS-CN-C50	GaN-FS-C-SI-C50
Maße	e 50,8 mm ± 1 mm
Dicke	350 ± 25 Uhr
Nutzfläche	> 90 %
Orientierung	C-Ebene (0001) Abweichungswinkel zur M-Achse 0,35° ± 0,15°
Orientierung flach	(1-100) ±0,5°, 16,0 ±1,0 mm
Sekundäre Orientierungsebene	(11-20) ±3°, 8,0 ±1,0 mm
TTV (Gesamtdickenvariation)	< 15 Uhr
BOGEN	< 20 Uhr
Leitungstyp	N-Typ	N-Typ	Halbisolierend (Fe-dotiert)
Widerstand (3O0K)	< 0,1 Q・cm	< 0,05 Q・cm	>106 Q・cm
Versetzungsdichte	Von 1x105 cm-2 bis 3x106 cm-2
Polieren	Vorderseite: Ra < 0,2 nm (poliert);oder < 0,3 nm (poliert und Oberflächenbehandlung für Epitaxie)
	Rückseite: 0,5 ~ 1,5 Uhr;Option: 1~3 nm (fein geschliffen);< 0,2 nm (poliert)
Paket	Verpackt in einer Reinraumumgebung der Klasse 100, in Einzelwaferbehältern, unter einer Stickstoffatmosphäre.

Größe	4”GaN-Substrate
Artikel	GaN-FS-N
Abmessungen Größe	Ф 100,0 mm ± 0,5 mm
Dicke des Substrats	450 ± 50 µm
Ausrichtung des Substrats	C-Achse (0001) in Richtung M-Achse 0,55 ± 0,15 °
Polieren	SSP oder DSP
Methode	HVPE
BOGEN	<25UM
TTV	<20 um
Rauheit	<0,5nm
Widerstand	0,05 Ohm.cm
Dotierstoff	Si
(002) FWHM&(102) FWHM	<100 Bogen
Anzahl und maximale Größe der Löcher und Gruben	Produktionsgrad ≤23@1000 um; Forschungsgrad ≤68@1000 um
Anzahl und maximale Größe der Löcher und Gruben	Dummy-Qualität ≤112@1000 um
Nutzfläche	P-Niveau > 90 %;R-Level > 80 %: D-Level > 70 % (Ausschluss von Rand- und Makrodefekten)

	Unpolare freistehende GaN-Substrate (a-Ebene und m-Ebene)
Artikel	GaN-FS-a	GaN-FS-m
Maße	5,0 mm × 5,5 mm
	5,0 mm × 10,0 mm
	5,0 mm × 20,0 mm
	Kundenspezifische Größe
Dicke	330 ± 25 µm
Orientierung	a-Ebene ± 1°	m-Ebene ± 1°
TTV	≤15 µm
BOGEN	≤20 µm
Leitungstyp	N-Typ
Widerstand (300K)	< 0,5 Ω·cm
Versetzungsdichte	Weniger als 5 x 106 cm-2
Nutzfläche	> 90 %
Polieren	Vorderseite: Ra < 0,2 nm.Epi-ready poliert
	Rückseite: Fein geschliffen

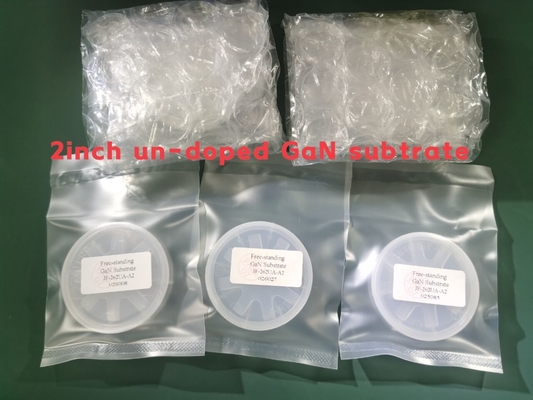

Paket	Verpackt in einer Reinraumumgebung der Klasse 100, in Einzelwaferbehältern, unter einer Stickstoffatmosphäre.

2.ZMKJ liefert GaN-Wafer für die Mikroelektronik- und Optoelektronikindustrie mit Durchmessern von 2" bis 4".

GaN-Epitaxiewafer werden durch HVPE- oder MOCVD-Verfahren gezüchtet und können als ideales und ausgezeichnetes Substrat für Hochfrequenz-, Hochgeschwindigkeits- und Hochleistungsgeräte verwendet werden.Derzeit können wir GaN-Epitaxiewafer für die Grundlagenforschung und die Produktentwicklung von Geräten anbieten, einschließlich GaN-Template, AlGaN

und InGaN.Neben Standardwafern auf GaN-Basis können Sie gerne Ihre Epi-Schichtstruktur besprechen.

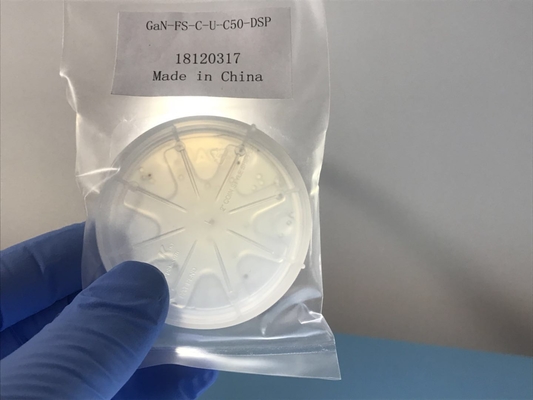

2-4inch HVPE GaN Wafer Customized Size Free - stehender GaN Single Crystal Material 4
