4 Zoll-Galliumarsenid-Wafer, Gaas-Substrat für niedrige Temperatur-Legierungen

Ich bin online Chat Jetzt

4 Zoll-Galliumarsenid-Wafer, Gaas-Substrat für niedrige Temperatur-Legierungen

4 Inch Gallium Arsenide Wafer , Gaas Substrate For Low Temperature Alloys
4 Inch Gallium Arsenide Wafer , Gaas Substrate For Low Temperature Alloys 4 Inch Gallium Arsenide Wafer , Gaas Substrate For Low Temperature Alloys

Großes Bild :  4 Zoll-Galliumarsenid-Wafer, Gaas-Substrat für niedrige Temperatur-Legierungen

Produktdetails:
Herkunftsort: China
Markenname: zmsh
Zertifizierung: no
Modellnummer: GaAs-4inch
Zahlung und Versand AGB:
Min Bestellmenge: 5X
Preis: by case
Verpackung Informationen: casstle 25pcs im Reinigungsraum mit 100 Graden
Lieferzeit: 1-4weeks
Versorgungsmaterial-Fähigkeit: 1000pcs/month
Ausführliche Produkt-Beschreibung
Material: Substrate einzelnen Kristalles GaAs Industrie: semicondutor Oblate
Anwendung: Halbleitersubstrat, geführter Chip, optisches Glasfenster, Gerätsubstrate Methode: VFG
Größe: Common 2-6inch
Hervorheben:

Indiumarsenmetalloblate

,

Substrat laalo3

Substrate 4inch GaAs, GaAs-Oblate für geführt, Galliumarsenid-Kristallscheiben, Si-/Zndopant GaAs-Oblate

(A-Mittel der Elemente Gallium und Arsen. Es ist ein III-V direkter Bandlückehalbleiter mit einer Kristallstruktur der Zinkblende)

--------------------------------------------------------------------------------------------------------------

Über GaAs-Kristall

Produkt-Name: Galliumarsenid-(GaAs)-Kristallsubstrat
Technische Parameter:
Monokristallin Galliumarsenid (GaAs)
Lackieren Kein; Si; Cr; Te; Zn
Leitfähigkeitsart SI; N; Si; N; P
Ladungsträgerdichte cm -3 /> 5x10 17/| 2x10 18> 5x10 18
Versetzungsdichte cm -2 <5x10 5="">
Wachstumsmethode und die maximale Größe LEC U. HB Ø3 „
Spezifikationen:

Leitbild: <100>: <110>: <111>:

Standardgröße: Ø3 „x 0.5mm; Ø2“ x 0.5mm; Ø4 „x 0.5mm;

Anmerkung: entsprechend den Anforderungen und der Größe der Kunden der entsprechenden Richtung.

Anwendung:

1. Hauptsächlich verwendet in der Elektronik, Legierungen der niedrigen Temperatur, Galliumarsenid.

2. Die Primär-chemische Verbindung des Galliums in der Elektronik, wird in den Mikrowellenstromkreisen, in den Hochgeschwindigkeitsschaltungsstromkreisen und in den Infrarotstromkreisen benutzt.

3. Gallium-Nitrid und Indium-Gallium-Nitrid, denn Halbleitergebrauch, produziert die blauen und violetten Leuchtdioden (LEDs) und die Diodenlaser.

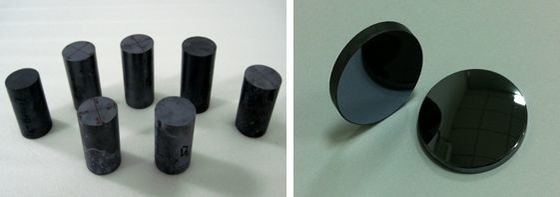

4 Zoll-Galliumarsenid-Wafer, Gaas-Substrat für niedrige Temperatur-Legierungen 0

Spezifikation

GaAs-Oblaten für LED-Anwendungen

Einzelteil Spezifikationen Anmerkungen
Leitungs-Art SC/n-type SC/p-type mit der Znschmiere verfügbar
Wachstums-Methode VGF
Dopant Silikon Zn verfügbar
Oblate Diamter 2, 3 u. 4 Zoll Barren oder wie-geschnittenes verfügbares
Kristallrichtung (100) 20/60/150 weg von (110) Anderes misorientation verfügbar
VON EJ oder US
Ladungsträgerdichte (0.4~2.5) E18/cm3
Widerstandskraft an Funktelegrafie (1.5~9) E-3 Ohm.cm
Mobilität 1500~3000cm2/V.sec
Ätzungs-Gruben-Dichte <5000>2
Laser-Markierung auf Anfrage
Oberflächenende P/E oder P/P
Stärke 220~450um
Epitaxie bereit Ja
Paket Einzelner Oblatenbehälter oder -kassette

(GaAs) Galliumarsenid-Oblaten für LD-Anwendungen

Einzelteil Spezifikationen Anmerkungen
Leitungs-Art SC/n-type
Wachstums-Methode VGF
Dopant Silikon
Oblate Diamter 2, 3 u. 4 Zoll Barren oder wie-geschnittenes verfügbares
Kristallrichtung (100) 20/60/150 weg von (110) Anderes misorientation verfügbar
VON EJ oder US
Ladungsträgerdichte (0.4~2.5) E18/cm3
Widerstandskraft an Funktelegrafie (1.5~9) E-3 Ohm.cm
Mobilität 1500~3000 cm2/V.sec
Ätzungs-Gruben-Dichte <500>2
Laser-Markierung auf Anfrage
Oberflächenende P/E oder P/P
Stärke 220~350um
Epitaxie bereit Ja
Paket Einzelner Oblatenbehälter oder -kassette

(GaAs) Galliumarsenid-Oblaten, Halb-isolierend für Mikroelektronik-Anwendungen

Einzelteil Spezifikationen Anmerkungen
Leitungs-Art Isolieren
Wachstums-Methode VGF
Dopant Undoped
Oblate Diamter 2, 3 u. 4 Zoll Barren verfügbar
Kristallrichtung (100) +/- 0,50
VON EJ, US oder Kerbe
Ladungsträgerdichte n/a
Widerstandskraft an Funktelegrafie >1E7 Ohm.cm
Mobilität >5000 cm2/V.sec
Ätzungs-Gruben-Dichte <8000>2
Laser-Markierung auf Anfrage
Oberflächenende P/P
Stärke 350~675um
Epitaxie bereit Ja
Paket Einzelner Oblatenbehälter oder -kassette

4 Zoll-Galliumarsenid-Wafer, Gaas-Substrat für niedrige Temperatur-Legierungen 1

FAQ –
Q: Was können Sie Logistik und Kosten liefern?
(1) nehmen wir DHL, Fedex, TNT, UPS, EMS, SF und etc. an.
(2) wenn Sie Ihre eigene Eilzahl haben, ist sie groß.
Wenn nicht, könnten wir Sie unterstützen, um zu liefern. Freight=USD25.0 (das erste Gewicht) + USD12.0/kg

Q: Was ist die Lieferfrist?
(1) für die Standardprodukte wie Balllinse, Powell-Linse und Kollimatorlinse:
Für Inventar: die Lieferung ist 5 Arbeitstage nach Auftrag.
Für kundengebundene Produkte: die Lieferung ist 2 oder 3 Arbeitswochen nach Auftrag.
(2) für die aus-Standardprodukte, ist die Lieferung 2 oder 6 Arbeitswochen, nachdem Sie den Auftrag vergeben.

Q: Wie man zahlt?
T/T, Paypal, Westverband, MoneyGram, sichere Zahlung und Handels-Versicherung auf und ETC….

Q: Was ist das MOQ?
(1) für Inventar, ist das MOQ 5pcs.
(2) für kundengebundene Produkte, ist das MOQ 5pcs-20pcs.
Es hängt von der Quantität und von den Techniken ab

Q: Haben Sie Abnahmeprüfprotokoll für Material?
Wir können Detailbericht für unsere Produkte liefern.

Verpacken – Logistcs
Worldhawk betrifft jedes Details des Pakets, die Reinigung, antistatisch, Schocktherapie. Entsprechend der Quantität und der Form des Produktes, nehmen wir einen anderen Verpackenprozeß!

4 Zoll-Galliumarsenid-Wafer, Gaas-Substrat für niedrige Temperatur-Legierungen 2
