N - Schreiben Sie Galliumarsenid-Wafer GaAs einzelner Kristall-Substrate 2 - 6 Zoll

N - Type Gallium Arsenide Wafer GaAs Single Crystal Substrates 2 - 6 Inch
N - Type Gallium Arsenide Wafer GaAs Single Crystal Substrates 2 - 6 Inch N - Type Gallium Arsenide Wafer GaAs Single Crystal Substrates 2 - 6 Inch

Großes Bild :  N - Schreiben Sie Galliumarsenid-Wafer GaAs einzelner Kristall-Substrate 2 - 6 Zoll

Produktdetails:
Herkunftsort: China
Markenname: zmsh
Zertifizierung: no
Modellnummer: GaAs-3inch
Zahlung und Versand AGB:
Min Bestellmenge: 5X
Preis: by case
Verpackung Informationen: casstle 25pcs im Reinigungsraum mit 100 Graden
Lieferzeit: 1-4weeks
Versorgungsmaterial-Fähigkeit: 1000pcs/month
Ausführliche Produkt-Beschreibung
Material: Substrate einzelnen Kristalles GaAs Industrie: semicondutor Oblate
Anwendung: Halbleitersubstrat, geführter Chip, optisches Glasfenster, Gerätsubstrate Methode: VFG
Größe: Common 2-6inch
Hervorheben:

Indiumarsenmetalloblate

,

Substrat laalo3

Substrate 3inch GaAs, GaAs-Oblate für geführt, Galliumarsenid-Kristallscheiben, Si-/Zndopant GaAs-Oblate

(A-Mittel der Elemente Gallium und Arsen. Es ist ein III-V direkter Bandlückehalbleiter mit einer Kristallstruktur der Zinkblende)

--------------------------------------------------------------------------------------------------------------

GaAs-) Galliumarsenid-Oblaten

wir entwickeln und stellen Verbindungshalbleitersubstrate her

die Fabrik hat Verfahrenstechnik moderne Kristallwachstumstechnologie, vertikalen Steigungsfrost (VGF) und GaAs-Oblate benutzt, eine Fertigungsstraße vom Kristallwachstum, der Ausschnitt herstellte und gerieben zur Polierverarbeitung und errichtete einen Reinraum mit 100 Klassen für Oblatenreinigung und -verpacken.

Unser GaAs-Wafer schließen den 2~6-Zoll-Barren/-Wafers für LED, LD und Mikroelektronikanwendungen mit ein.

Wir werden immer eingeweiht, um die Qualität von Teilstaaten z.Z. zu verbessern und große Substrate zu entwickeln.

Anwendung:

1. Hauptsächlich verwendet in der Elektronik, Legierungen der niedrigen Temperatur, Galliumarsenid.

2. Die Primär-chemische Verbindung des Galliums in der Elektronik, wird in den Mikrowellenstromkreisen, in den Hochgeschwindigkeitsschaltungsstromkreisen und in den Infrarotstromkreisen benutzt.

3. Gallium-Nitrid und Indium-Gallium-Nitrid, denn Halbleitergebrauch, produziert die blauen und violetten Leuchtdioden (LEDs) und die Diodenlaser.

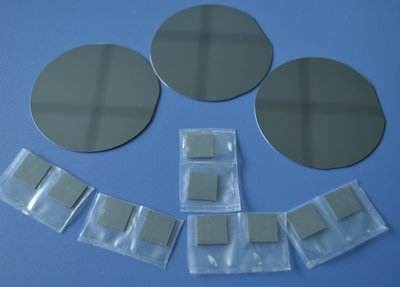

N - Schreiben Sie Galliumarsenid-Wafer GaAs einzelner Kristall-Substrate 2 - 6 Zoll 0

Spezifikation

Parameter Garantierte/tatsächliche Werte UOM
Wachstums-Methode: VGF
Führungs-Art: SÜNDE
Dopant: Undoped
Durchmesser: 76.2± 0,2 Millimeter
Orientierung: (100) 00±0,50
Vom Standort/von der Länge: ± 0,50/22±2 EJ [0-1-1]
WENN Standort/Länge: ± 0,50/11±2 EJ [0-1 1]
Widerstandskraft: Minute: 1E8 Maximal: 1.03E8 Ω·cm
Mobilität: Minute: 5613 Maximal: 6000 cm2/v.s
EPD: Minute: 700 Maximal: 800 Maximal:
Stärke: 625±20 µm
Rand-Rundung: 0,375 mmR
Laser-Markierung: N/A
TTV: N/A µm
Oberflächenendfront: Polier
Oberflächenende – hinter: Geätzt
Epi-bereit:

Ja

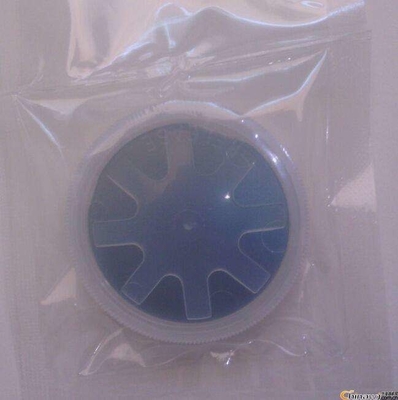

N - Schreiben Sie Galliumarsenid-Wafer GaAs einzelner Kristall-Substrate 2 - 6 Zoll 1N - Schreiben Sie Galliumarsenid-Wafer GaAs einzelner Kristall-Substrate 2 - 6 Zoll 2

FAQ –
Q: Was können Sie Logistik und Kosten liefern?
(1) nehmen wir DHL, Fedex, TNT, UPS, EMS, SF und etc. an.
(2) wenn Sie Ihre eigene Eilzahl haben, ist sie groß.
Wenn nicht, könnten wir Sie unterstützen, um zu liefern. Freight=USD25.0 (das erste Gewicht) + USD12.0/kg

Q: Was ist die Lieferfrist?
(1) für die Standardprodukte wie Balllinse, Powell-Linse und Kollimatorlinse:
Für Inventar: die Lieferung ist 5 Arbeitstage nach Auftrag.
Für kundengebundene Produkte: die Lieferung ist 2 oder 3 Arbeitswochen nach Auftrag.
(2) für die aus-Standardprodukte, ist die Lieferung 2 oder 6 Arbeitswochen, nachdem Sie den Auftrag vergeben.

Q: Wie man zahlt?
T/T, Paypal, Westverband, MoneyGram, sichere Zahlung und Handels-Versicherung auf und ETC….

Q: Was ist das MOQ?
(1) für Inventar, ist das MOQ 5pcs.
(2) für kundengebundene Produkte, ist das MOQ 5pcs-20pcs.
Es hängt von der Quantität und von den Techniken ab

Q: Haben Sie Abnahmeprüfprotokoll für Material?
Wir können Detailbericht für unsere Produkte liefern.

Verpacken – Logistcs
Worldhawk betrifft jedes Details des Pakets, die Reinigung, antistatisch, Schocktherapie. Entsprechend der Quantität und der Form des Produktes, nehmen wir einen anderen Verpackenprozeß!

N - Schreiben Sie Galliumarsenid-Wafer GaAs einzelner Kristall-Substrate 2 - 6 Zoll 3
