Angeflanschte Sapphire Glass Viewports For Vacuum-Ausrüstung der Härte-9,0 CF

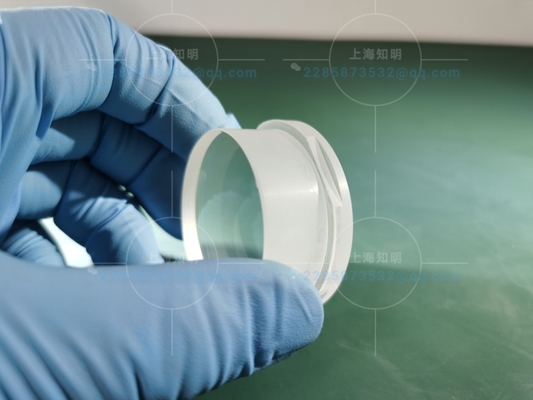

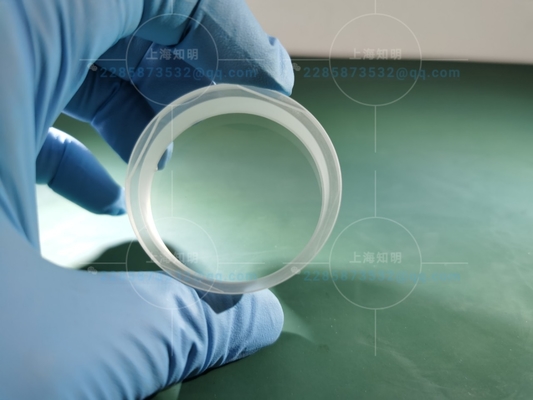

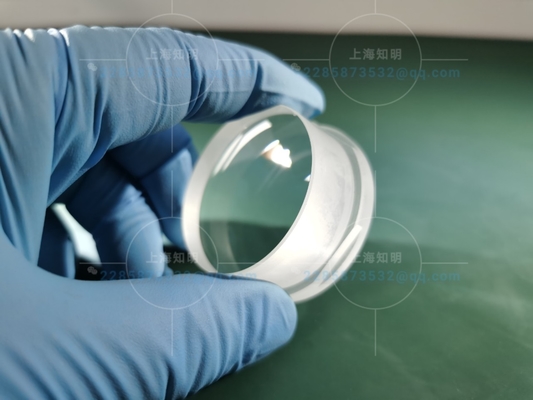

Saphirglas ist eine Anwendung des synthetischen Saphirs im Allgemeinen produziert, indem es Aluminiumoxydpulver unter extremer Hitze und Druck unterwirft. Vor der Verarbeitung zu den Feinblechen fördern Sie Wärmebehandlung entfernt interne Drücke. Der resultierende Ertrag ist ein transparentes Material, das dauerhafter als Standardglas ist. Nehmen Sie Kenntnis, dass ein synthetischer Saphir die gleichen physikalischen Eigenschaften wie natürlich vorkommender Saphir hat.

VORTEILE DES SAPHIR-GLASES

Obgleich Saphire in der Farbe blau sind, ist ein Saphirglas zu den Wellenlängen des Lichtes zwischen 150 Nanometern und 5500 Nanometern in hohem Grade transparent. Diese Strecke gibt dem Material ein sehr breites Lichtwellenleiterübertragungsband vom ultravioletten zu fast-Infrarot.

Es ist wert, zu erwähnen, dass das menschliche Auge Wellenlängen zwischen 380 Nanometern und 750 Nanometern nur erkennen kann. Das heißt, führt ein Saphirglas den Grundbedarf eines idealen Schirmes: Licht sollte durch es überschreiten, und eine Einzelperson sollte es offenbar durch sehen.

Aber der wirkliche Vorteil von Saphirglaslügen in seiner außerordentlichen Härte. Das Material ist fast zweimal als Standardglas so hart, und es ist fast so hart wie ein Diamant. Als ein Schnellnachweis hat der Saphir einen Wert von 9, während ein Diamant einen Wert von 10 unter der Mohs-Skala von Mineralhärte hat. Dies heißt, dass Saphirglas fast beständig ist zu verkratzen, es sei denn, dass es in direkten und harten abschleifenden Kontakt mit einem Diamanten kommt.

WIE ES TUT ARBEIT?

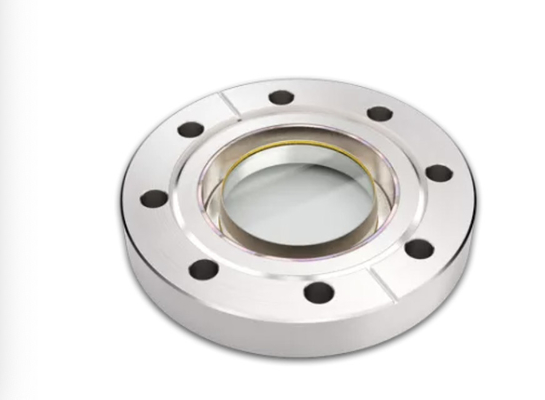

Glassaphirfenster lassen das Fenster zur Kammer als relativ mögliches so nah angebracht werden und den klarsten Zugang von der Fensteroberfläche auf der Luftseite erlauben. Diese Fenster sind zu Kovar®-Ärmeln mit Silberlot hartgelötet. Sie werden in Edelstahlrohrschweißungsadapter und IN CF-Art Flansche für Gebrauch unter 1x10-11 oder ISO-Art Kwik-Flange® angebracht. Optionale Flanschschweißstücke sind als Sonderauftrag verfügbar.

Sapphire Window-Oberflächen, die extrem hart sind und beständiges Angebot des Kratzers ein Minimum Verzerrung und stellen das maximale helle Getriebe zur Verfügung, das für die meisten Anwendungen passend ist. UVgraddarstellungsfelder haben eine 90° Kristallrichtung, die zur optischen Achse normal ist.

Eigenschaften:

• Bietet größeren Verzerrung-freien Ansichtbereich an
• ¾“ und 1" sind UVgrad.
• Magnetischer Kovar®-Inhalt nur 1% bis 3%
• >80% Getriebe von 250nm (UVgrad) zu 4000nm
• CF- und Schweißungsberg bakeable zu 450°C, Steigung 25°C/Min
• Kwik-Flange® bakeable zu 200°C

Wir können „Sapphire Viewports“, die in der Reihe Standardgrößen von 3/4 Zoll bis 2 Zoll mit einer Vielzahl von Flanschwahlen anbieten verfügbar ist. Maße sind in den Zoll wenn nicht anders vermerkt.

VORSICHT: Obgleich Saphir eine angemessene Wärmeleitfähigkeit, zur Sicherheit hat, empfehlen wir stark, dass kein Darstellungsfeld einer Temperaturrampe von größerem als 2-3°C pro Minute ausgesetzt wird und dass kein Darstellungsfeld herausgestellt wird, um Wärmestrahlung zu verweisen. Um thermische Steigungen zu begrenzen wenn wir Darstellungsfelder erhitzen, empfehlen wir das Sendegebiet und der Flansch wird mit vielen Schichten Aluminiumfolie bedeckt um als ein reflektierendes Schild aufzutreten.
