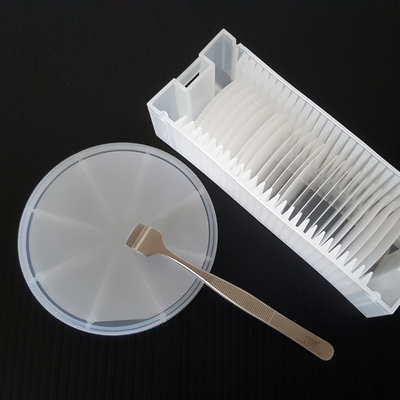

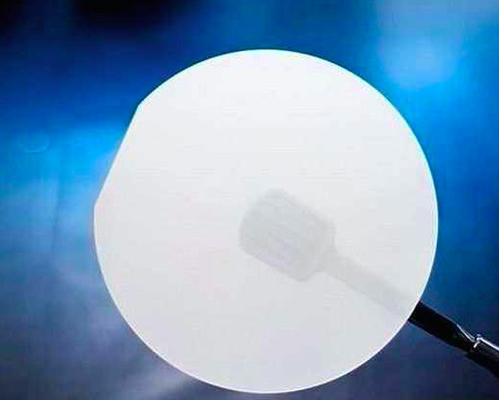

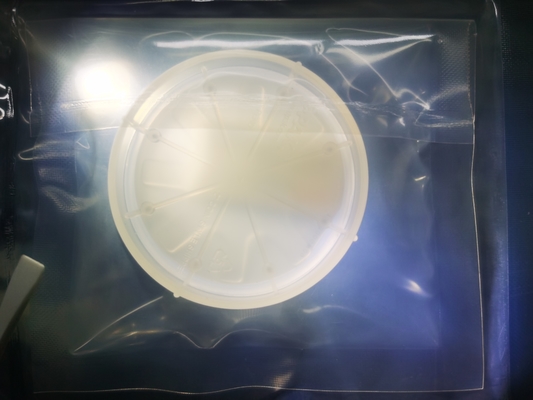

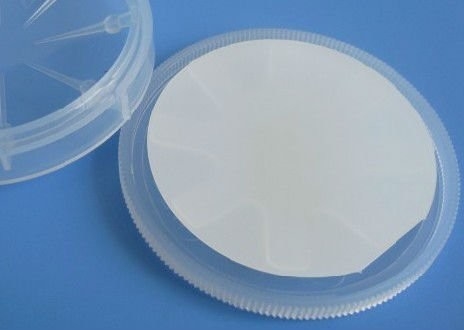

2 Zoll-Gallium-Nitrid-Wafer Sapphire Template Epi Wafers
  • 2 Zoll-Gallium-Nitrid-Wafer Sapphire Template Epi Wafers
  • 2 Zoll-Gallium-Nitrid-Wafer Sapphire Template Epi Wafers
  • 2 Zoll-Gallium-Nitrid-Wafer Sapphire Template Epi Wafers
  • 2 Zoll-Gallium-Nitrid-Wafer Sapphire Template Epi Wafers

2 Zoll-Gallium-Nitrid-Wafer Sapphire Template Epi Wafers

Herkunftsort China
Markenname ZMSH
Zertifizierung rohs
Modellnummer 2inch GaN-AUF-Saphir GaN Template
Produkt-Details
Material:
GaN-AUF-Saphirepioblaten
Substrat:
Saphir
Größe:
2-6inch
Oberfläche:
SSP/DSP
OEM-MOQ:
8pcs
Stärke:
430um für 2inch
epi Stärke:
1-5um
Anwendung:
Epitaxial- hEMT
Besonders angefertigt:
O.K.
Markieren:

Schablone Epi-Oblaten

,

Epi-Galliumarsenid-Oblate

,

Gallium-Nitrid Sapphire Substrates

Produkt-Beschreibung





Blau GaN-AUF-Saphir 2inch 4inch 6inch führte grüne LED-epioblate PSS Oblaten



Schablonenepioblaten 2inch 4inch uGaN/nGaN/pGaN-on-Sapphire



Als führender Hersteller und Lieferant von epi GaN (Gallium-Nitrid) Wafers, bieten wir 2-6inch GaN auf Saphir epi Wafers für Mikrowellenelektronikanwendungen mit einer Stärke von 2 auf Zoll der C-Flächensaphir-Substrate 430um, 4 Zoll 520um, 650um an und 6 Zoll 1000-1300um, der normale Wert der GaN-Pufferschicht ist 2-4um; wir können kundengebundene Strukturen und Parameter entsprechend Kundenanforderungen auch zur Verfügung stellen.





GaN auf Sapphire Templates



GaN auf Saphirschablonen sind in den Durchmessern von 2" bis 6" verfügbar und bestehen aus einer Dünnschicht von kristallenem GaN gewachsen durch HVPE auf einem Saphirsubstrat. Epi-bereite Schablonen jetzt verfügbar

Als führender Hersteller und Lieferant von epi GaN (Gallium-Nitrid) Wafers, bieten wir 2-6inch GaN auf Saphir epi Wafers für Mikrowellenelektronikanwendungen mit einer Stärke von 2 auf Zoll der C-Flächensaphir-Substrate 430um, 4 Zoll 520um, 650um an und 6 Zoll 1000-1300um, der normale Wert der GaN-Pufferschicht ist 2-4um; wir können kundengebundene Strukturen und Parameter entsprechend Kundenanforderungen auch zur Verfügung stellen.



Spezifikt. für uGaN/nGaN/pGaN-on-Sapphire Schablone
ZMKJ-Halbleiter wird festgelegt, um Materialien der hohen Qualität uGaN/nGaN/pGaN auf planarem zu produzieren
Saphirsubstrate oder PSS mit mannigfaltiger Wafergröße von 2 Zoll zu 6inch. Die Waferqualität trifft
folgende Spezifikt.:
Einzelteile


2 Zoll-Gallium-Nitrid-Wafer Sapphire Template Epi Wafers 0





Zu mehr Information besichtigen Sie bitte unsere Website andere Seite;
schicken Sie uns E-Mail bei eric-wang@galliumnitridewafer.com

ZMSH ist ein führender Hersteller des Halbleitermaterials in China. ZMSH entwickelt moderne Kristallwachstums- und Epitaxietechnologien, Herstellungsverfahren, ausgeführte Substrate und Halbleiterbauelemente. Unsere Technologien ermöglichen höherer Leistung und preiswerterer Herstellung des Halbleiterwafers.

Sie können unseren freien Technologieservice von Untersuchung zu nach dem Service erhalten, der auf unseren Erfahrungen 10+ in der Halbleiterlinie basiert.
